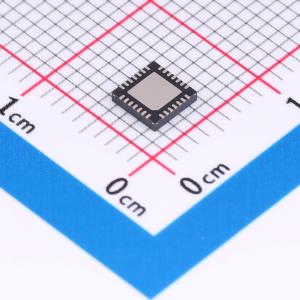

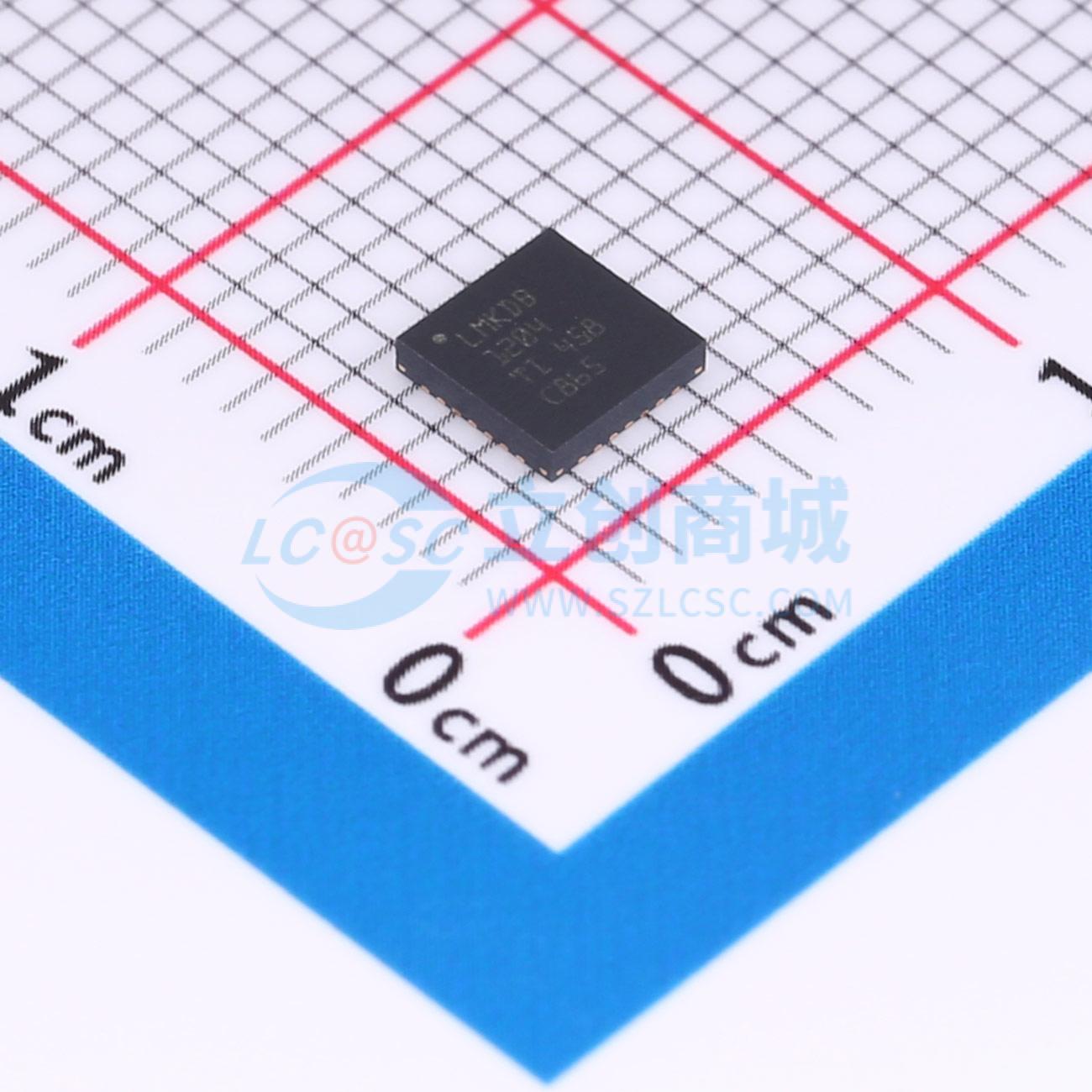

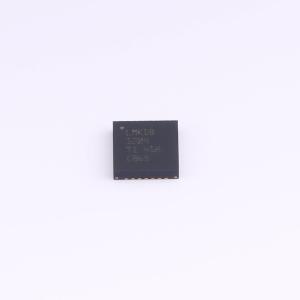

LMKDB1204REXR
LMKDB1204REXR
- 描述
- LMKDB 器件是一系列超低抖动 LP-HCSL 缓冲器和多路复用器，支持 PCIe 第 1 代到第 6 代并符合 DB2000QL 规格。该器件提供灵活的上电序列、失效防护输入、单独的输出使能和禁用引脚、输入信号丢失(LOS) 检测和自动输出禁用功能，以及出色的电源噪声抑制性能。 支持 1.8V 和 3.3V 电源电压。对于 LMKDB1120，使用 1.8V 电源可比 3.3V 电源节省 250mW 功耗。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMKDB1204REXR
- 商品编号
- C38416342
- 商品封装
- VQFN-28-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
参数完善中
商品概述
LMKDB 器件是一系列超低抖动 LP-HCSL 缓冲器和多路复用器，支持 PCIe 第 1 代到第 6 代并符合 DB2000QL 规格。该器件提供灵活的上电序列、失效防护输入、单独的输出使能和禁用引脚、输入信号丢失(LOS) 检测和自动输出禁用功能，以及出色的电源噪声抑制性能。支持 1.8V 和 3.3V 电源电压。对于 LMKDB1120，使用 1.8V 电源可比 3.3V 电源节省 250mW 功耗。
商品特性
- LP-HCSL 时钟缓冲器和时钟多路复用器支持 PCIe 第 1 代到第 6 代
- CC（通用时钟）和 IR（独立基准）PCIe 架构
- 带或不带 SSC 的输入时钟
- 所有器件均符合 DB2000QL 规格
- LMKDB1120 与 DB2000QL 引脚兼容
- 极低的附加抖动：在 156.25MHz 下具有 31fs 的最大 12kHz 至 20MHz RMS 附加抖动
- PCIe 第 4 代的最大附加抖动为 13fs
- PCIe 第 5 代的最大附加抖动为 5fs
- PCIe 第 6 代的最大附加抖动为 3fs
- 失效防护输入
- 灵活的上电序列
- 自动输出禁用
- 独立输出使能
- 用于启用或禁用高速输出的 SBI（边带接口）
- LOS（信号丢失）输入检测
- 85Ω 或 100Ω 输出阻抗
- 1.8V/3.3V±10% 电源
- -40°C 至 105°C 环境温度
应用领域
- 高性能计算服务器主板
- NIC/SmartNIC
- 硬件加速器
