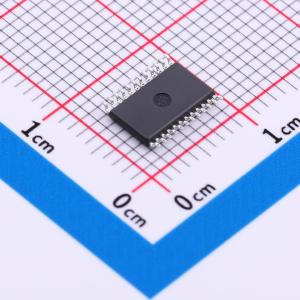

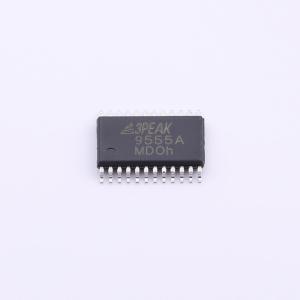

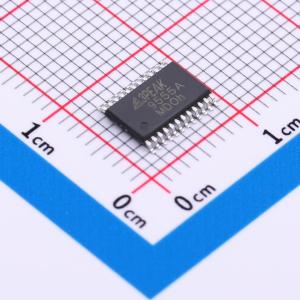

温馨提醒：图片仅供参考，商品以实物为准
TPT29555A-TS5R
I²C到16位GPIO扩展器，带中断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款16位GPIO扩展器，带有中断和弱上拉电阻，适用于I²C总线应用。电源电压范围为1.65V至5.5V，允许与1.8V微控制器互连。包含两组8位配置、输入、输出和极性反转寄存器。开漏中断（INT）输出在任何输入状态与其相关寄存器状态不同时会改变，用于向系统主设备指示输入状态已改变
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29555A-TS5R
- 商品编号
- C38394777
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽 | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 680nA | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 功能特性 | 复位功能；级联与地址扩展 | |
| 工作电压 | 1.65V~5.5V | |
| 工作温度 | -40℃~105℃；-40℃~125℃ |
商品概述
TPT29555A是一款用于I²C总线应用的16位GPIO扩展器，具备中断功能和弱上拉电阻。其电源电压范围为1.65 V至5.5 V，使其能够与1.8 V微控制器互连。该器件包含两对8位配置、输入、输出和极性反转寄存器组。开漏中断输出会在任何输入状态与其相关寄存器状态相比发生变化时被激活，用于向系统主控制器指示输入状态已改变。该中断输出可连接至微控制器的中断输入。通过在此线路上发送中断信号，远程I/O可以通知微控制器其端口是否有输入数据，而无需通过I²C总线进行通信。因此，TPT29555A可以保持为简单的从设备。上电复位功能将寄存器设置为默认值并初始化器件状态机。所有输入/输出引脚均具有内部弱上拉电阻，无需外部元件。三个硬件引脚用于选择固定的I²C总线地址，允许多达八个器件共享同一I²C总线。TPT29555A提供TSSOP24和QFN24封装，工作温度范围为-40℃ 到 +125℃。
商品特性
- I²C总线转16位GPIO扩展器
- 工作电源电压范围：1.65 V 到 5.5 V
- 低待机电流消耗：5 V Vcc时典型值为3.0 μA；3.3 V Vcc时典型值为1.5 μA
- 400-kHz快速模式I²C总线
- 5 V耐压I/O端口
- 开漏有效低电平中断输出
- 可通过3个地址引脚配置从机地址
- 内部上电复位
- 上电时所有通道配置为带弱上拉电阻的输入
- 闩锁性能超过JESD 78标准规定的200 mA
- ESD保护超过JESD 22标准：4000 V人体模型；1500 V充电器件模型
应用领域
- 服务器/存储设备
- 路由器
- 个人计算机
