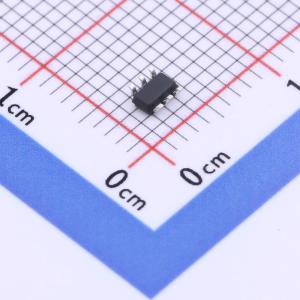

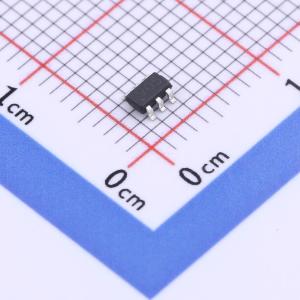

温馨提醒：图片仅供参考，商品以实物为准
ESDALD05UD4X
ESD 5V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDALD05UD4旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。具有出色的钳位能力、低泄漏和快速响应时间。ESDALD05UD4适用于USB 2.0、火线、DVI和千兆以太网接口。
- 品牌名称
- WeEn(瑞能)
- 商品型号
- ESDALD05UD4X
- 商品编号
- C3445816
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 88W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
ESDALD05UD4旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。具有出色的钳位能力、低泄漏和快速响应时间。ESDALD05UD4适用于USB 2.0、火线、DVI和千兆以太网接口。
商品特性
- 8/20μs波形下的峰值脉冲功率为88W
- 保护四条I/O线和一条VCC线
- 符合IEC 61000 - 4 - 2（ESD）标准：±15kV（空气放电），±8kV（接触放电）
- 符合IEC 61000 - 4 - 5（雷击）标准：5.5A（8/20μs）
- 低电容
- 低泄漏电流
- 低钳位电压
- 符合MSL 1级标准
- 无卤且符合RoHS标准
应用领域
- USB 2.0
- 数字视频接口（DVI）
- IEEE 1394火线端口
- 笔记本电脑和手持设备
- 投影电视和显示器
- 机顶盒
- 平板显示器
- PCI Express
