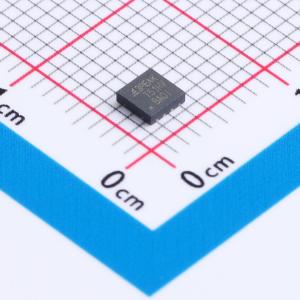

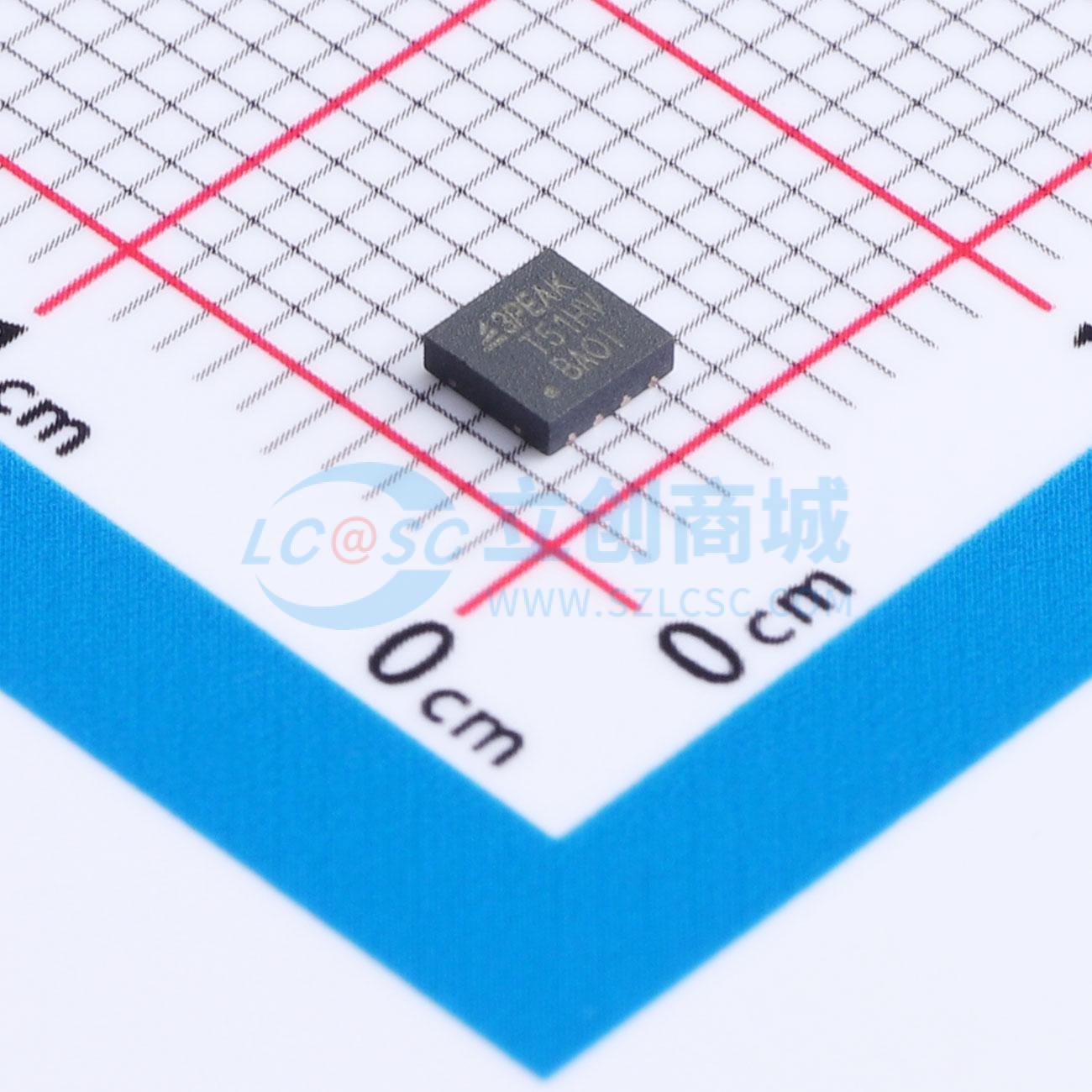

温馨提醒：图片仅供参考，商品以实物为准
TPT1051HV-DF6R-S
故障保护高速CAN FD收发器，具备静默模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1051HV-DF6R-S
- 商品编号
- C38377400
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | - | |
| 功能特性 | 短路保护；静默模式；热关断保护；欠压保护；集成电平移位；ESD保护；TXD占优超时；总线故障保护 |
商品概述
TPT1051 是一款符合 ISO11898 高速控制器局域网物理层标准的 CAN 收发器。该器件设计用于速率高达 5 Mbps 的 CAN FD 网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。该器件设计具有从 -70V 到 +70V 的交叉布线、过压和接地丢失保护，过温关断，以及 -30V 到 +30V 的共模输入电压范围。TPT1051V 具有一个辅助电源输入，用于对输入引脚阈值和 RXD 输出电平进行 I/O 电平转换。该系列器件具有静默模式，通常也称为只听模式。此外，所有器件均包含许多保护功能，以增强器件和网络的鲁棒性。TPT1051 和 TPT1051V 提供 SOP8 和 DFN3X3-8L 封装，工作温度范围为 -40℃ 到 +125℃。
商品特性
- 符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 物理层标准
- 支持 CAN FD 及高达 5 Mbps 的数据速率
- 短传播延迟时间和快速环路时间
- 5V 电源，I/O 电压范围支持 2.8V 到 5.5V 的 MCU 接口
- 未上电时对 CAN 总线呈理想无源行为
- 共模输入电压：±30 V
- 保护特性：IEC 61000-4-2 ESD 保护高达 ±15 kV，总线故障保护：±70 V，VCC 和 VIO 欠压保护，TXD 显性超时功能和总线显性超时功能，热关断保护
- 提供 SOP8 封装和无引线 DFN3X3 封装
应用领域
- 支持高负载 CAN 网络的所有设备
- 现场工业自动化、传感器和驱动系统
- 楼宇、安防控制系统
- 储能系统
- 电信基站状态与控制
