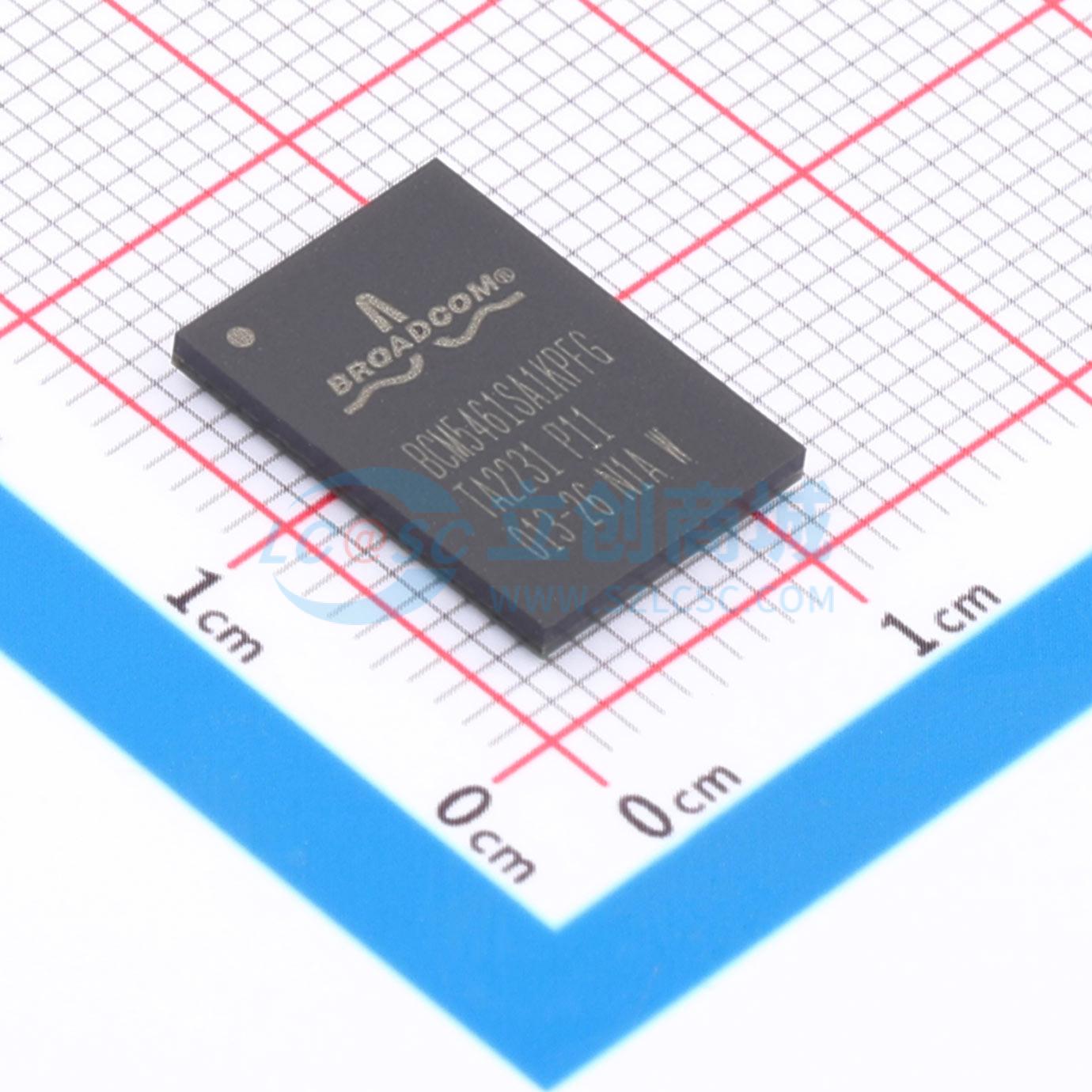

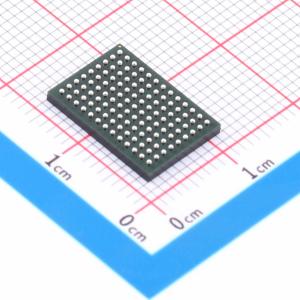

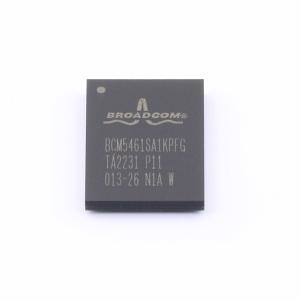

BCM5461SA1KPFG
10/100/1000BASE-T 千兆铜缆收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款完全集成的以太网收发器，针对低功耗和小尺寸进行了优化，适用于背板和上行链路应用。通过降低系统成本和近30%的功耗，可实现一类具有成本效益的以太网设备，推动以太网带宽到桌面。基于数字信号处理器的架构和先进的电源管理技术，可在现有的CAT 5双绞线上实现强大而低功耗的运行。还支持多种MAC接口，能够支持铜缆和光纤网络。该设备具有链路质量指示灯LED，可即时通知布线工厂在所需速度下运行的任何问题。此外，它还具有超过典型行业标准的ESD耐受性，可防止在制造过程和现场发生ESD损坏。
- 品牌名称
- Broadcom(博通)
- 商品型号
- BCM5461SA1KPFG
- 商品编号
- C38353904
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | 以太网收发器 | |
| MAC接口 | SerDes；RGMII；GMII；RTBI；SGMII；MII |
| 属性 | 参数值 | |
|---|---|---|
| 以太网速率标准 | 1000BASE-T；10BASE-T；100BASE-TX | |
| 数据速率 | 10Mbit/s；1Gbit/s；100Mbit/s | |
| 功耗 | 700mW |
商品特性
- 完全集成的10BASE-T/100BASE-TX/1000BASE-T千兆以太网收发器
- GMII、RGMII、SGMII、SerDes、RTBI和MII MAC接口选项
- 片上低压调节器
- 每端口功耗低于700 mW
- 支持局域网唤醒
- 高级电源管理
- 匹配输出阻抗
- 线侧回环
- 低电磁干扰发射
- 电缆线路诊断
- 电缆线路分析功能可检测电缆线路故障
- 链路质量指示LED
- 自动检测并纠正线对交换、线对偏斜和线对极性
- 在所有速度下自动MDI/MDIX交叉
- 强大的CESD耐受性
- 简化系统和板设计
- 通过RGMII（超过50%）、SGMII（超过75%）和SerDes（超过80%）减少I/O引脚需求
- 可调整时钟定时，以消除RGMII规范要求的板迹延迟
- 适用于铜缆或光纤应用的灵活性
- 降低系统BOM成本并简化系统设计
- 提供与IEEE标准设备在10 Mbps、100 Mbps和1000 Mbps半双工和全双工模式下的互操作性
- 无需气流或散热片
- 符合PCI 2.2和PC99/PC2000标准
- 简化系统级调试
- 减少系统设计限制以满足EMI发射标准
- 电缆诊断功能表征电缆线路状况并立即指示电缆问题
- 防止因不良电缆线路而导致错误的设备退回
- 防止因不良电缆线路导致制造失败
- 高CESD耐受性防止设备损坏和退货
- 支持更大的数据包，以支持更广泛的数据包协议并提高效率
- 通过JTAG支持、简化的电源供应和多个MAC接口简化制造
