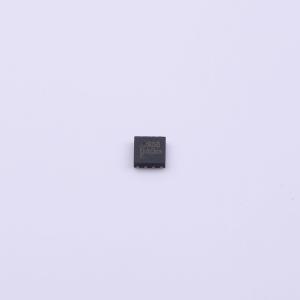

温馨提醒：图片仅供参考，商品以实物为准
TPA6582-DF4R
5V 轨到轨输入/输出、10MHz 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA6582-DF4R
- 商品编号
- C38347102
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 8V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
TPA658x 系列是一组采用 CMOS 工艺的单通道、双通道和四通道轨到轨输入/输出运算放大器，具有低偏移电压、低功耗和稳定的高频响应特性。该系列采用专有设计技术，实现了高性能交流特性，具备 10 MHz 带宽、8 V/μs 压摆率以及低失真，同时每个放大器的静态电流仅为 1.2 mA。即使在输入引脚存在信号的情况下，该系列器件在断电时也能实现隔离，因为其输入引脚与正电源引脚之间没有 ESD 二极管。
商品特性
- 电源电压：2.7 V ~ 5.5 V
- 偏移电压：±1.5 mV（最大值）
- 单位增益带宽：10 MHz
- 压摆率：8 V/μs
- 低功耗：每通道 1.2 mA
- 轨到轨输入和输出
- 低 1/f 噪声：在 1 kHz 频率下为 10 nV/√Hz
- 在电源开启和关闭期间无明显输出毛刺
- 工作温度范围：-40 °C ~ 125 °C
应用领域
- 仪器仪表
- 音频设备
- 电机控制
- 工业控制
