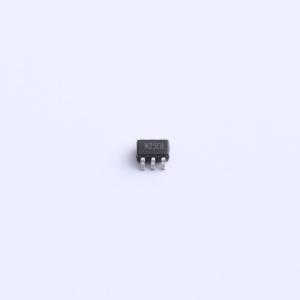

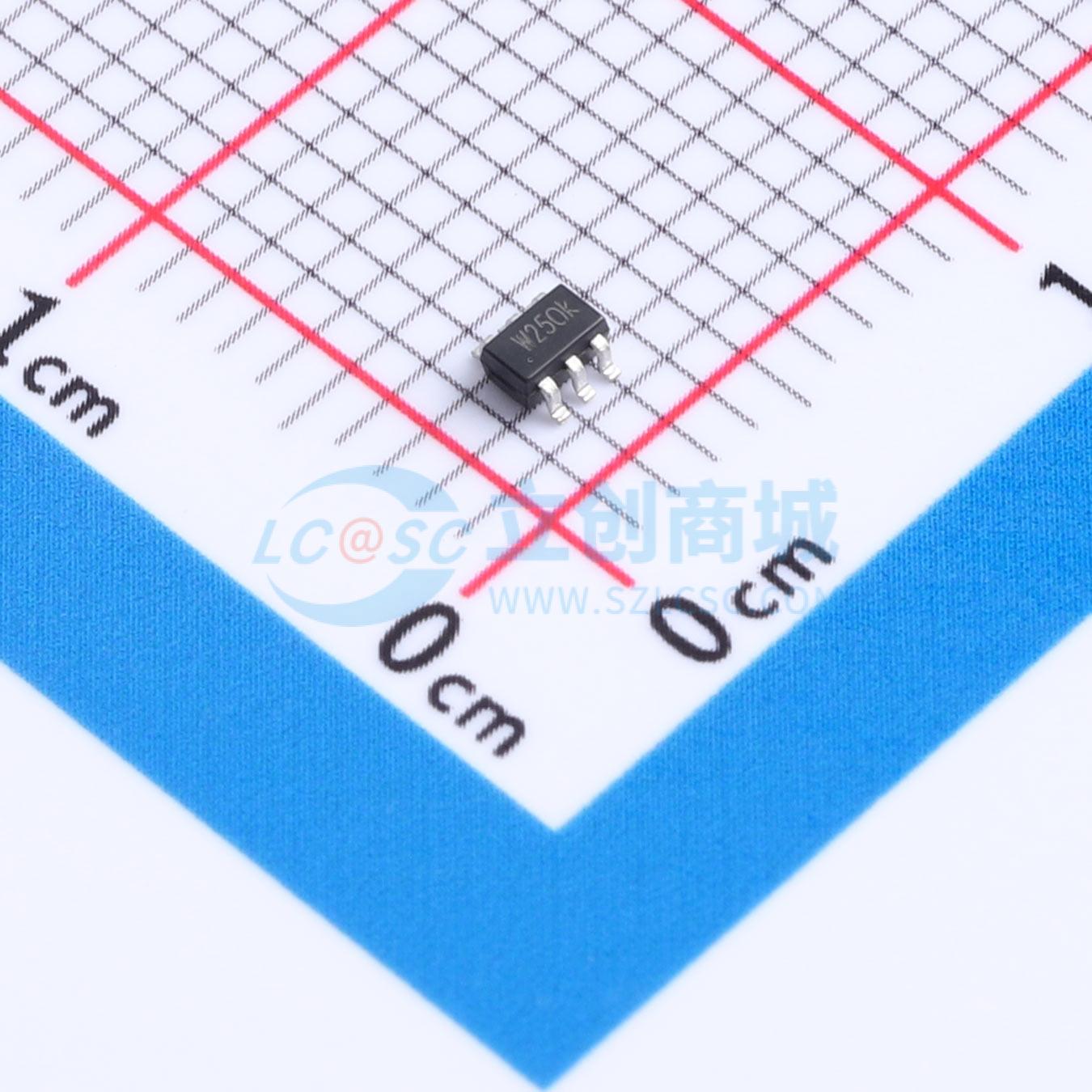

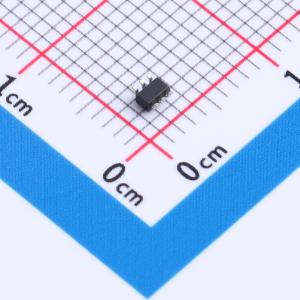

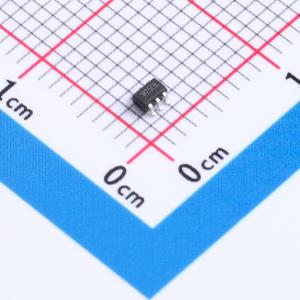

温馨提醒：图片仅供参考，商品以实物为准
TPW3125L1-SC6R-S
低压6引脚单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW3125L1-SC6R-S
- 商品编号
- C38338902
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 导通电阻(Ron) | 6Ω@4.5V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 40pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 100ns | |
| 关闭时间(toff) | 100ns | |
| 带宽 | 250MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 5ns | |
| 功能特性 | 无毛刺切换 |
商品概述
高性能单刀双掷模拟开关，具备超低导通电阻，在4.5V VCC下最大值为6Ω，工作电压范围宽，为1.65V至5.5V。即使在控制电压低于VCC电源时，静态电流也极低，此特性非常适合便携式应用，允许直接与处理器通用I/O接口，当VCC电源在4.75V至5.25V范围内时，其选择输入可耐受1.8V CMOS逻辑电平。
商品特性
- 抗闩锁性能超过JESD 78 Class II标准规定的600 mA
- 电源电压：1.65V至5.5V
- 低导通电阻：在Vs = 4.5V时，典型值为4Ω
- 带宽：250 MHz
- 快速开关时间：tON = 100 ns， tOFF = 100 ns
- 先断后通开关切换
- 开关打开和关闭时无过冲和欠冲
- 工作温度范围：-40℃至125℃
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 便携式仪器和移动设备
