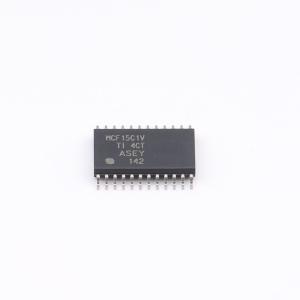

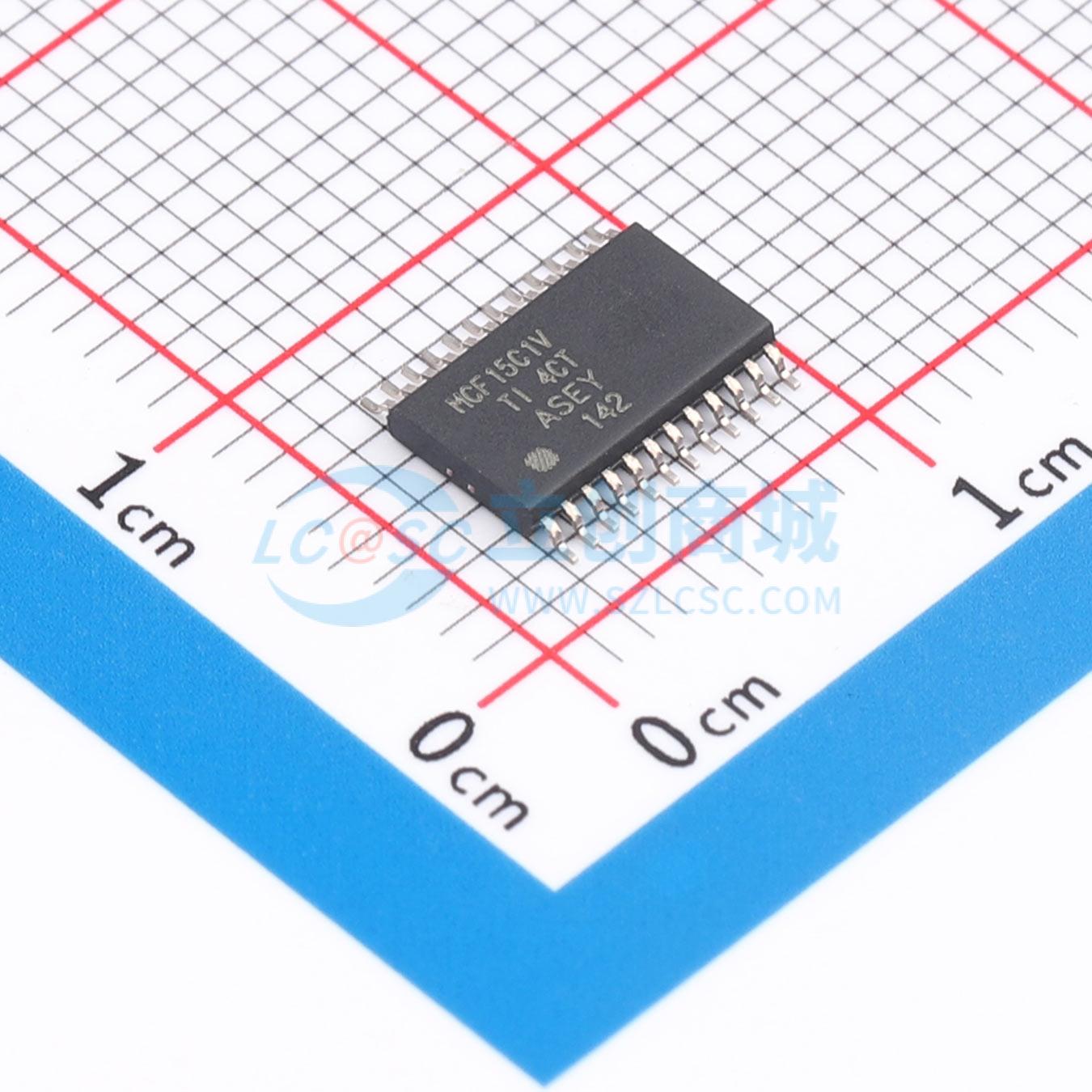

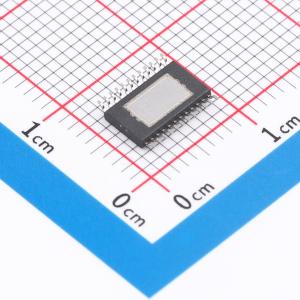

MCF8315C1VPWPR

无传感器磁场定向控制（FOC）集成式FET BLDC驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 为驱动峰值电流高达4A的速度受控型12V至24V无刷直流电机（BLDC）或永磁同步电机(PMSM)提供了一个单芯片、无代码、无传感器FOC解决方案。集成了三个12桥，具有40V的绝对最大电压和250/265mΩ的低RDS(ON)（高侧 + 低侧FET）。集成了电源管理电路，包括可用于为外部电路供电的电压可调节降压稳压器(3.3V/5V，170mA）和LDO(3.3V/20mA)。FOC算法配置可存储在非易失性EEPROM中，从而允许器件在配置后独立运行
品牌名称: TI(德州仪器)
商品型号: MCF8315C1VPWPR
商品编号: C38302061
商品封装: HTSSOP-24
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	导通电阻	265mΩ
	静态电流(Iq)	5uA
	接口类型	I2C；PWM
	工作温度	-40℃~+125℃
	功能特性	软开关；马达卡锁保护；交错导通保护；马达转速指示

商品概述

MCF8315C 为驱动峰值电流高达 4A 的速度受控型12V 至 24V 无刷直流电机 (BLDC) 或永磁同步电机(PMSM) 的客户提供了一个单芯片、无代码、无传感器FOC 解决方案。MCF8315C 集成了三个 ½ 桥，具有40V 的最大电压和 250/265mΩ 的低 RDS(ON)（高侧 + 低侧 FET）。MCF8315C 集成了电源管理电路，包括可用于为外部电路供电的电压可调节降压稳压器（3.3V/5V，170mA）和 LDO (3.3V/20mA)。FOC 算法配置可存储在非易失性 EEPROM 中，从而允许器件在配置后独立运行。该器件通过 PWM 输入、模拟电压、可变频率方波或 I2C 命令接收速度命令。MCF8315C 集成了多种保护特性，可在出现故障事件时保护该器件、电机和系统。MCF8315C 采用两种封装 - 32 引脚 6mm x 4mm QFN(RRY) 和 24 引脚 7mm x 8mm x 6.4mm HTSSOP(PWP)

商品特性

采用集成无传感器电机控制算法的三相 BLDC 电机驱动器
无代码场定向控制 (FOC)
使用电机参数提取工具 (MPET) 离线测量电机参数
5 点可配置速度配置文件支持
通过正向重新同步和反向驱动支持风力机
模拟，PWM，频率或基于 I2C 的速度输入
可配置的电机启动和停止选项
抗电压浪涌 (AVS) 保护
通过自动死区时间补偿提高了声学性能
通过 DACOUT 引脚进行变量监控
4.5V 至 35V 工作电压（最大值 40V）
高输出电流能力:4A 峰值
低 MOSFET 导通状态电阻
RRY:TJ=25℃ 时的 RDS(ON)(H+L):250mΩ（典型值）
PWP:TJ=25℃ 时的 RDS(ON)(H+L):265mΩ（典型值）
低功耗睡眠模式
VVM = 24V , TA = 25℃ 时为 5μA（最大值）
速度环路精度:3% 使用内部时钟，1% 使用外部时钟参考
用于存储器件配置的客户可配置非易失性存储器(EEPROM)
支持高达 60kHz 的 PWM 频率，以支持低电感电机
不需要外部电流检测电阻；使用内置电流检测功能
内置 3.3V，20mA LDO 稳压器
内置 3.3V/5V、170mA 降压稳压器
专用 DRVOFF 引脚以禁用（高阻态）输出
展频和压摆率，用于降低 EMI
整套集成保护特性
电源欠压锁定 (UVLO)
电源过压保护 (OVP)
电机锁定检测（5 种不同类型）
过流保护 (OCP)
热警告和热关断 (OTW/TSD)
故障条件指示引脚 (nFAULT)
可选择通过 I2C 接口进行故障诊断

应用领域

无刷直流 (BLDC) 电机模块
住宅和起居风扇
空气净化器和加湿器风扇
洗衣机和洗碗机泵
汽车风扇和风机
CPAP 呼吸机

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	峰值电流	4A
	工作电压	4.5V~35V
