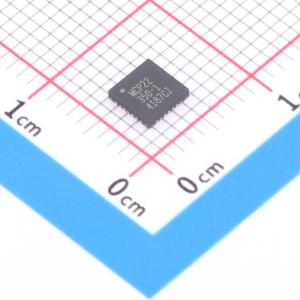

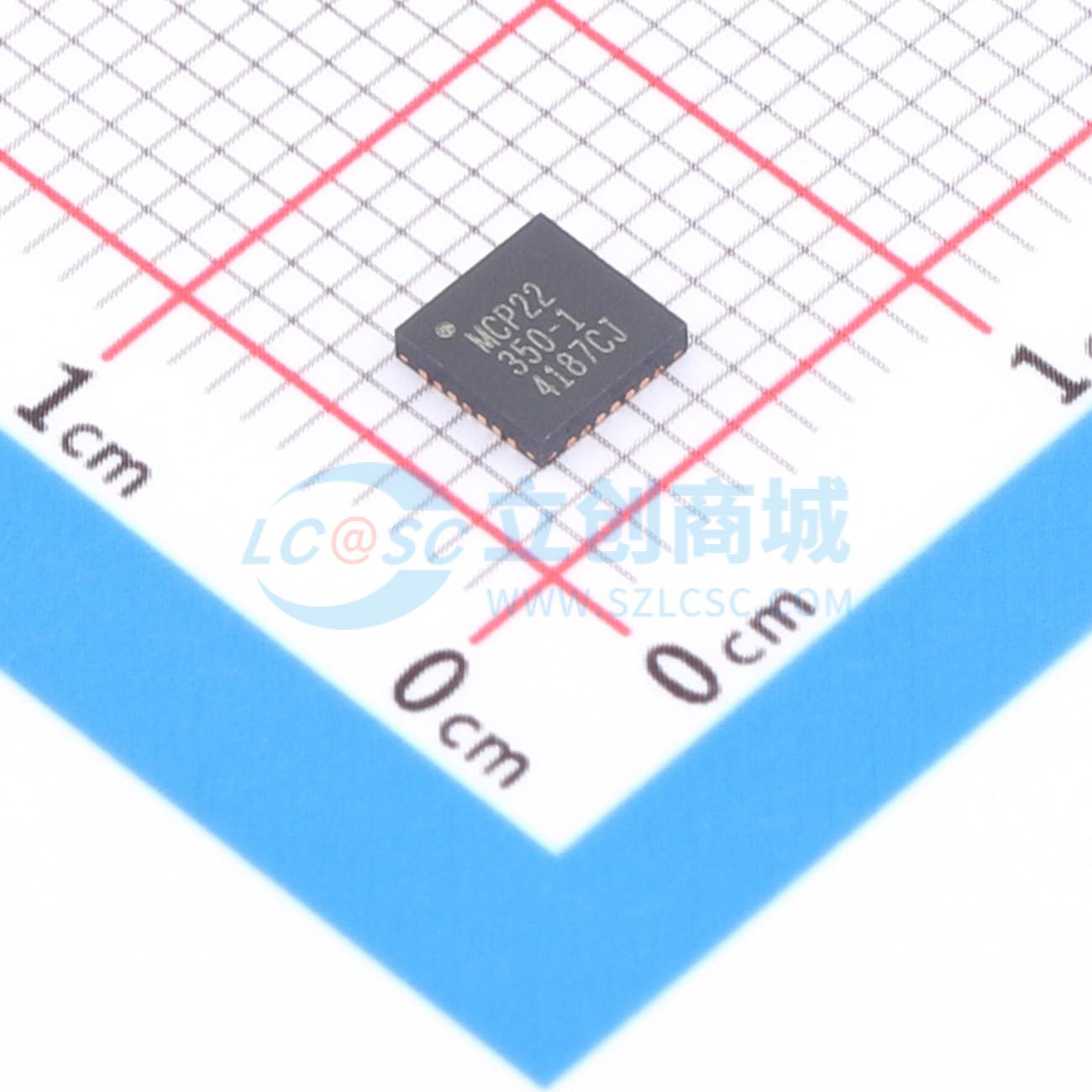

MCP22350T-1I/Q8X
高度集成小尺寸USB Type-C电源传输端口控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：小型QFN封装。集成模拟分立元件，减少物料清单和设计占位面积。符合USB Power Delivery 3.1的MAC。支持USB Type-C连接器，具备连接检测和控制功能。应用：笔记本电脑。一体机/台式电脑
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP22350T-1I/Q8X
- 商品编号
- C38282575
- 商品封装
- QFN-8(4x4)
- 包装方式
- 编带
- 商品毛重
- 2.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
MCP22350是一款高度集成、小尺寸的USB Type-C电源传输端口控制器，设计遵循USB Type-C电缆与连接器规范以及USB电源传输3.1规范。该器件为USB Type-C插座提供电缆插入方向和检测功能，并通过集成的USB电源传输3.1媒体访问控制器实现与配对USB Type-C设备的基础通信。MCP22350设计用作外部微控制器或片上系统的配套电源传输控制器，通过集成SPI接口进行通信。该器件能够使用外部电源设备控制电源传输的电流和电压。 MCP22350集成了USB Type-C电源传输应用所需的许多模拟分立元件，包括两个带Rp/Rd切换功能的VCONN场效应晶体管、一个电源开关以及用于过压/过流检测的电流和电压感应电路。通过集成这些元件，MCP22350为消费电子和工业应用提供了低成本、低功耗、小尺寸的解决方案。 为了有效支持电池耗尽用例，该器件集成了一个电源开关，可在两个外部3.3V电源之间进行选择，从而实现无需外部处理器干预的连接检测和系统唤醒。MCP22350能够通过USB Type-C连接器使用电源传输3.1协议协商备用模式，支持通过USB Type-C连接器进行DisplayPort操作以及其他主要协议。
商品特性
- 作为微控制器或片上系统的配套电源传输控制器
- 采用小尺寸QFN封装
- 集成模拟分立元件，减少物料清单和设计占用空间
- 符合USB电源传输3.1规范的媒体访问控制器
- 支持USB Type-C连接器，具备连接检测与控制功能
- 提供用于与中央处理器或片上系统通信的SPI接口
- 支持USB Type-C备用模式
- 支持双角色端口和快速角色交换功能，并具备双角色端口卸载模式
- 集成模拟分立元件，包括带Rp/Rd切换功能的VCONN场效应晶体管、用于电池耗尽情况的Rd端接、用于过流情况的可编程电流检测以及用于过压情况的电压检测
- 集成3.3V电源开关，可提供电池耗尽支持，并能在VBUS和主+3.3V电源之间自动切换
- 集成USB电源传输媒体访问控制器，符合USB电源传输规范3.1版，支持电源传输数据包成帧、循环冗余校验检查与生成、4B/5B编码/解码、双相标记码编码/解码、电源传输帧的帧尾包/起始包生成、起始包检测与起始包头处理、独立的接收/发送先进先出队列、自动良好循环冗余校验消息生成、自动重试生成、错误处理以及低待机功耗支持
- 集成USB Type-C电缆检测逻辑，支持自动电缆连接和方向检测、根据检测到的方向将基带通信路由至相应的配置通道引脚、为有源电缆提供VCONN电源控制、可配置的下行端口和上行端口模式、充电电流能力检测以及调试附件模式和音频适配器附件模式检测
- SPI接口支持通过微控制器或片上系统进行通信与配置
- 支持备用模式，包括DisplayPort和其他主要协议
- 提供配置选择引脚用于选择器件模式
- 集成1.8V电压调节器
- 提供8个可配置的通用输入/输出引脚
- 采用28引脚QFN封装，尺寸为4.0mm×4.0mm
- 工作温度范围为工业级，-40℃至+85℃
应用领域
- 笔记本电脑
- 一体机/台式电脑
- 智能手机
- 平板电脑
- 显示器
- 扩展坞
- 高清电视
- 打印机
- 多端口充电器
