温馨提醒：图片仅供参考，商品以实物为准

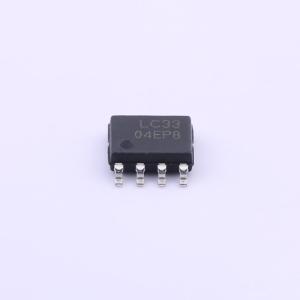

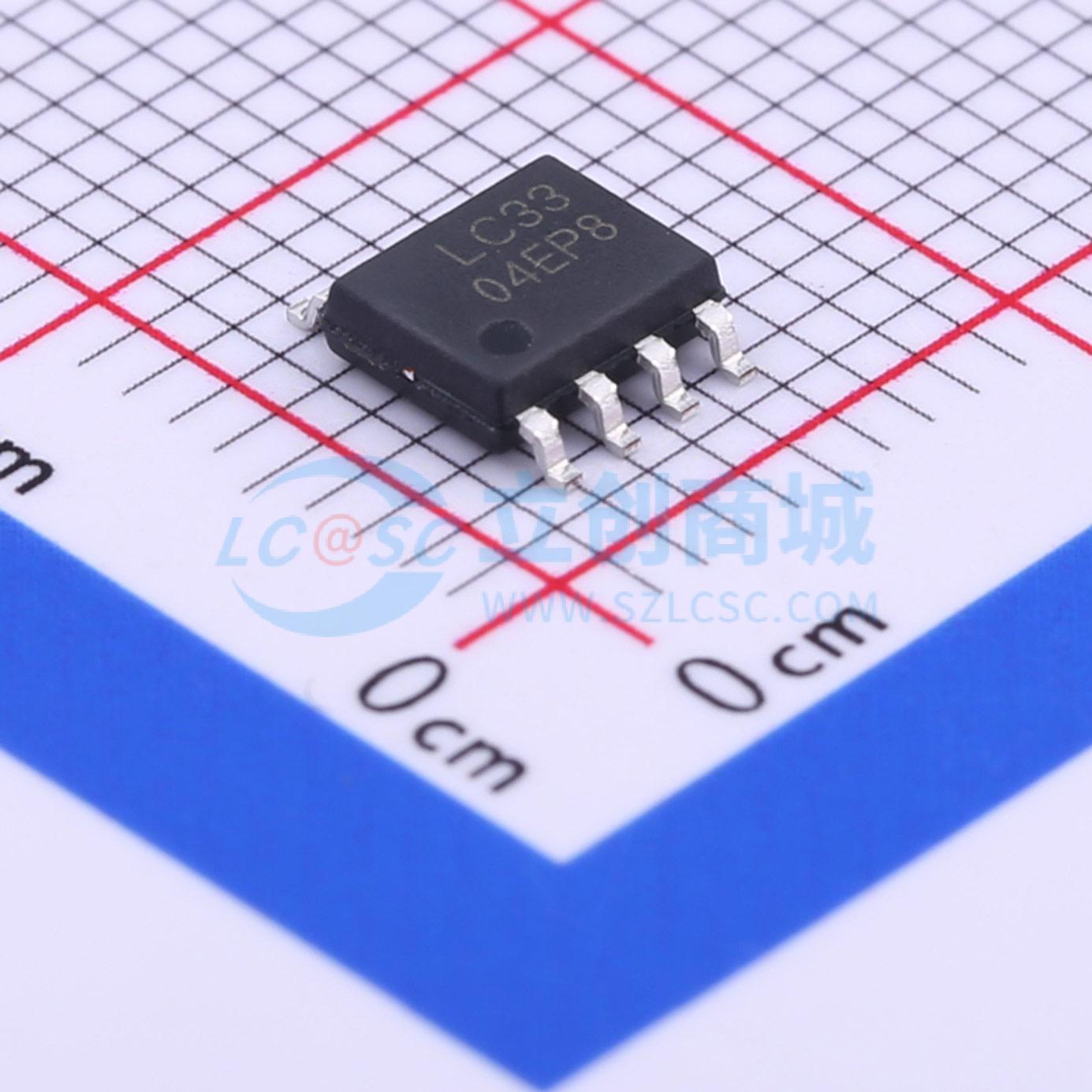

BV-3304P8
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8脚低容ESD器件，常用于网口变压器后级防护保护PHY芯片，防止静电和浪涌的影响
- 品牌名称
- Bencent(槟城)
- 商品型号
- BV-3304P8
- 商品编号
- C409435
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.8V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压 | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 2pF |
商品特性
- IEC 61000-4-2(ESD) ±30KV(空气放电)，±30KV(接触放电) — 一对
- 符合 IEC61000-4-5(浪涌) 25A，8/20μS — 一对
- IEC 61000-4-4(电快速瞬变脉冲群) 40A (5/50nS)
- 450 瓦峰值脉冲功率 (tp = 8/20μS)
- 低反向电流
- 低结电容
- 湿度敏感度等级：1 级
