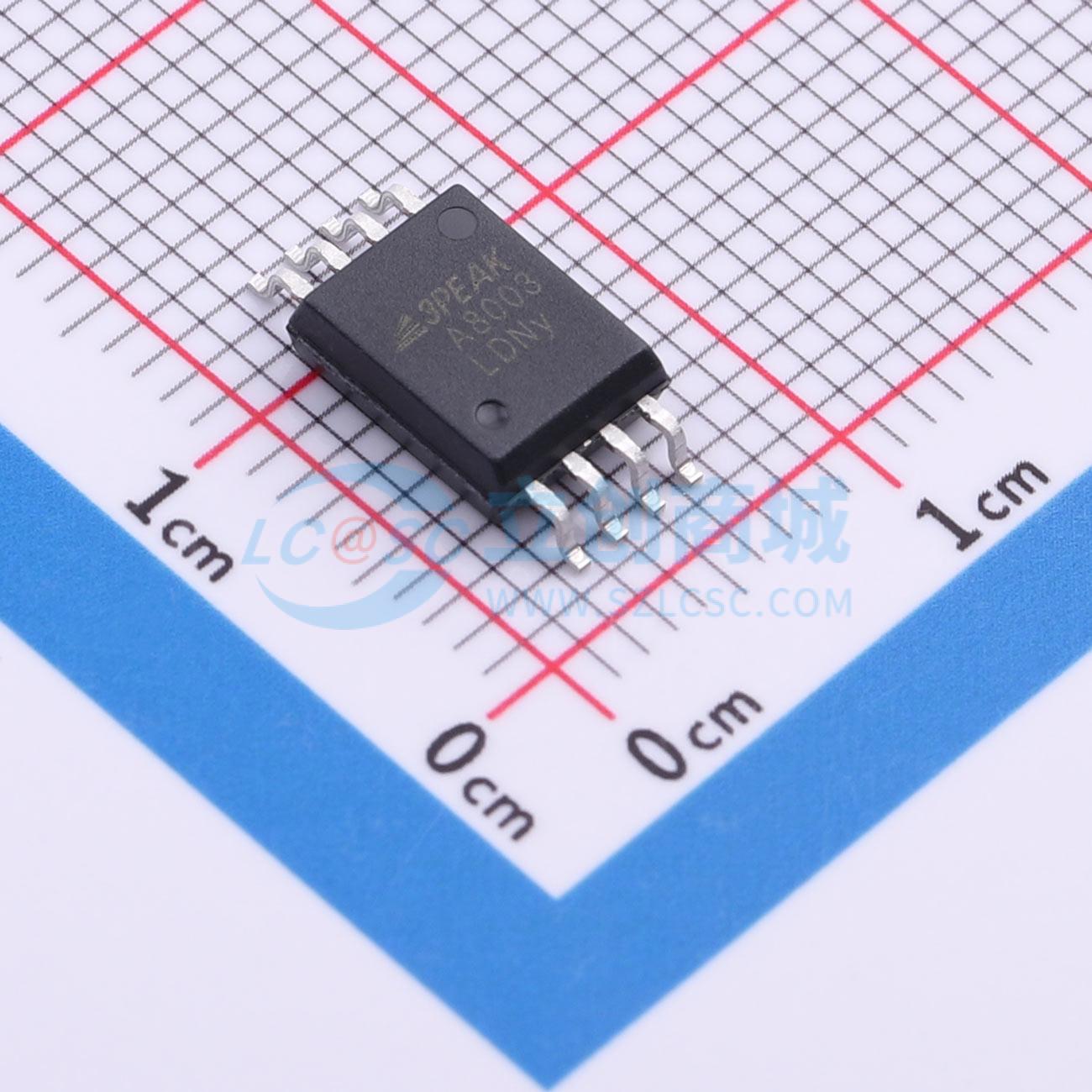

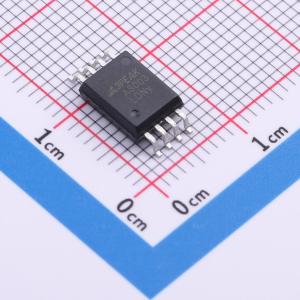

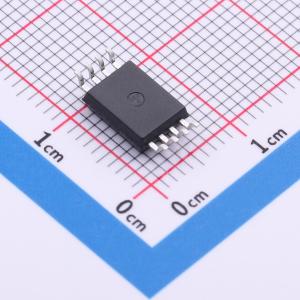

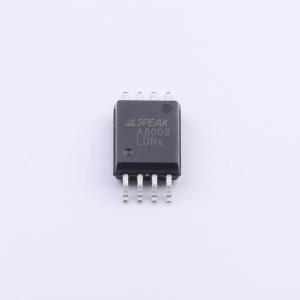

TPA8003-SOAR
TPA8003-SOAR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款精密隔离放大器，其输出通过电容式二氧化硅绝缘屏障与输入电路分离。该屏障经认证，根据UL 1577标准可提供高达5000 VRMS的隔离。通过创新的电路设计和优化的结构，显著增强了共模瞬态抗扰度（CMTI）。输入为高阻抗，可连接到高阻抗电阻分压器或其他高阻抗电压信号源。该器件的出色性能支持电机控制或其他应用中的总线电压。具备检测高端电源电压是否缺失的功能，简化了系统级诊断。该器件采用WSOP8封装，工作温度范围为 -40℃至 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA8003-SOAR
- 商品编号
- C38199553
- 商品封装
- WSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.321429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | - | |
| 带宽(-3db) | 300kHz | |
| 增益 | 1 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 400uV | |
| 输入偏置电流(Ib) | 3nA | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 100kV/us | |
| 共模抑制比(CMRR) | - | |
| 功能特性 | 故障检测；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPA8003是一款精密的隔离放大器，其输出通过电容性二氧化硅绝缘屏障与输入电路隔离。该屏障根据UL 1577标准认证可提供高达5000 VRMS的隔离。通过创新的电路设计和优化的结构，该器件的共模瞬态抗扰度得到显著增强。TPA8003的输入为高阻抗，可连接至高阻抗电阻分压器或其他高阻抗电压信号源。该器件的优异性能支持电机控制或其他应用中的总线电压监测。其具备检测高侧电源电压是否缺失的功能，简化了系统级诊断。该器件采用WSOP8封装，工作温度范围为-40°C至+125°C。
商品特性
- 共模瞬态抗扰度：100 kV/μs
- 输入电压范围：2.2 V
- 固定增益：1
- 低失调误差：在25°C时最大值为1.5 mV
- 极低的增益误差：在25°C时最大值为0.3%
- 宽温度范围：-40°C至+125°C
- 通过AEC-Q100可靠性测试，符合汽车应用要求
- 已完成的安全相关认证：符合UL 1577的5000 VRMS隔离等级、符合GB 4943.1的CQC认证、CB认证、CSA和TUV认证
- 正在进行的安全相关认证：符合DIN VDE V 0884-17 (IEC60747-17)的VDE认证
应用领域
- 电机控制
- 电源
- 汽车车载充电器
