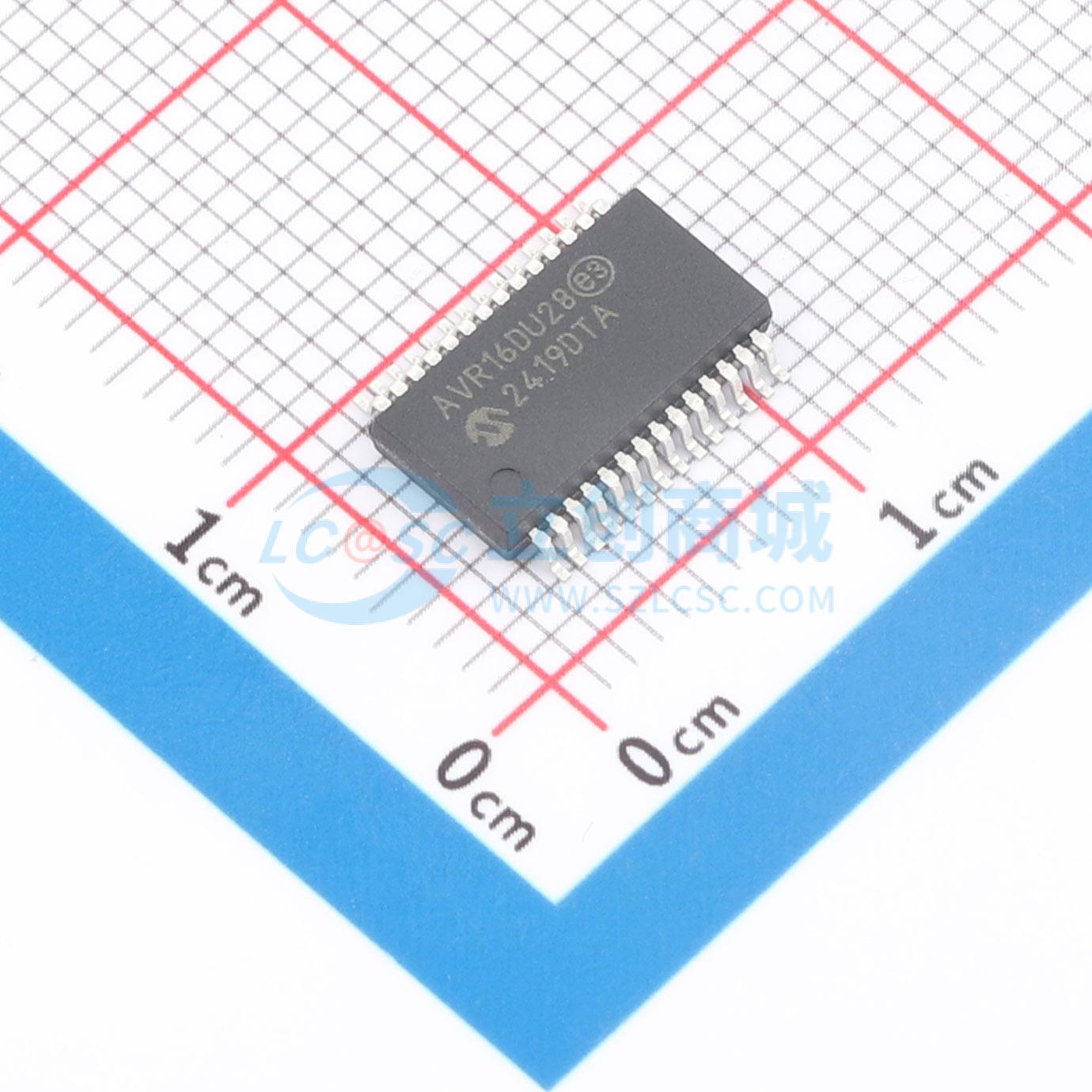

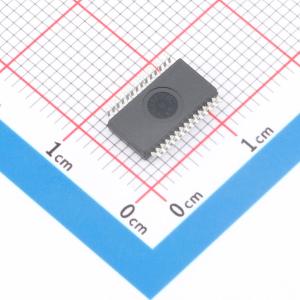

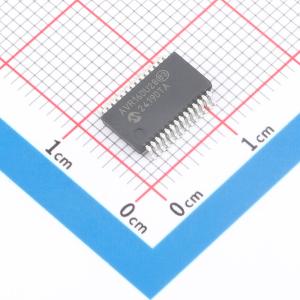

AVR16DU28-I/SS

这些微控制器集成了模拟功能、核心独立外设和通信外设，并结合了超低功耗技术，适用于广泛的通用和低功耗应用场景。这些28引脚器件配备了一个带计算的10位模数转换器，可自动化电容分压技术，用于高级触摸感应、平均、滤波、过采样和执行自动阈值比较。它们还提供了一套核心独立外设，例如互补波形发生器、窗口看门狗定时器、循环冗余校验/存储器扫描、过零检测和外设引脚选择，从而提高了设计灵活性并降低了系统成本。

• C编译器优化的精简指令集架构
• 工作速度：直流至64 MHz时钟输入，最小指令周期62.5 ns
• 可编程2级中断优先级
• 31级深度硬件堆栈
• 三个带硬件限制定时器的8位定时器
• 四个16位定时器
• 低电流上电复位
• 上电定时器
• 欠压复位
• 低功耗欠压复位选项
• 窗口看门狗定时器：可在看门狗清除事件间隔过长或过短时产生复位，具有可变预分频器和窗口大小选择，所有源均可通过硬件或软件配置
• 高达32 KB的程序闪存
• 高达2048字节的数据静态随机存取存储器
• 256字节的数据电可擦可编程只读存储器
• 可编程代码保护
• 直接、间接和相对寻址模式
• 工作电压范围：1.8V至3.6V（低电压型号），2.3V至5.5V（标准电压型号）
• 温度范围：工业级-40°C至85°C，扩展级-40°C至125°C
• 省电运行模式：打盹模式、空闲模式、休眠模式
• 外设模块禁用：可选择性地禁用硬件模块以最小化未使用外设的动态功耗
• 超低功耗模式：典型休眠电流500 nA @ 1.8V，带看门狗定时器的休眠电流900 nA @ 1.8V
• 超低功耗特性：典型休眠模式电流50 nA @ 1.8V，典型窗口看门狗定时器电流500 nA @ 1.8V，典型32 kHz辅助振荡器电流500 nA，典型工作电流8 μA @ 32 kHz，1.8V，典型工作电流32 μA/MHz @ 1.8V
• 互补波形发生器：具有上升沿和下降沿死区控制，支持全桥、半桥、单通道驱动，多信号源
• 两个捕捉/比较/脉宽调制模块：捕捉/比较模式为16位分辨率，脉宽调制模式为10位分辨率
• 两个10位脉宽调制器
• 串行通信：一个增强型通用同步异步收发器，支持自动波特率检测、起始位自动唤醒、RS-232、RS-485、LIN兼容；串行外设接口；I²C、系统管理总线、电源管理总线兼容
• 最多25个输入/输出引脚和一个输入引脚：独立可编程上拉、压摆率控制、所有引脚支持电平变化中断、输入电平选择控制
• 带存储器扫描的可编程循环冗余校验：用于故障安全操作（例如B级）的可靠数据/程序存储器监控，可计算闪存或电可擦可编程只读存储器任意部分的校验值，支持高速或后台操作
• 带硬件限制定时器的定时器：硬件监控和故障检测
• 外设引脚选择：支持数字输入/输出的引脚重映射
• 数据信号调制器
• 带计算的10位模数转换器：24个外部通道，可在休眠期间转换，4个内部模拟通道，内部和外部触发选项，输入信号的自动化数学功能（平均、滤波计算、过采样和阈值比较），8位硬件采集定时器
• 硬件电容分压支持：8位预充电定时器，可调采样保持电容阵列，保护环数字输出驱动
• 过零检测：检测引脚上交流信号过零点的时刻
• 5位数模转换器：外部可用输出，可编程5位电压，内部连接到比较器和模数转换器
• 两个比较器：四个外部输入，通过外设引脚选择实现外部输出
• 固定电压基准模块：1.024V、2.048V和4.096V输出电平，两个缓冲输出：一个用于数模转换器/比较器，一个用于模数转换器
• 时钟结构：高精度内部振荡器模块，频率最高可选64 MHz，校准后精度±1%；32 kHz低功耗内部振荡器；外部32 kHz晶体振荡器；外部高频振荡器模块：三种晶体/谐振器模式，数字时钟输入模式，带外部源的4倍锁相环；故障安全时钟监控器：允许在外部时钟停止时安全关闭；振荡器启动定时器
• 编程/调试功能：通过两个引脚实现在线串行编程，通过两个引脚和三个断点实现在线调试，片上集成调试功能
