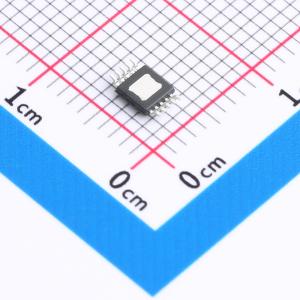

温馨提醒：图片仅供参考，商品以实物为准
TPF605A-VR
带集成电荷泵的3V均方根音频线路驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3PEAK的TPF632A/605A/607A是无噗声的3-VRMS立体声线路驱动器，其集成了电荷泵，可产生负电源轨，从而无需使用输出隔直电容。这些器件在单5V电源电压下，能够向2.5kΩ负载提供3-VRMS的驱动能力。TPF632A具有差分输入，TPF605A/607A支持单端输入，且所有型号均可使用外部电阻进行灵活的增益设置
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF605A-VR
- 商品编号
- C38157433
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
3PEAK TPF632A/605A/607A是3-VRMS无噗声立体声线路驱动器，集成电荷泵可产生负电源轨，从而无需输出隔直电容。这些器件在单5V电源电压下，能够向2.5kΩ负载提供3-VRMS的驱动能力。TPF632A具有差分输入，TPF605A/607A支持单端输入，且都可使用外部电阻进行灵活的增益设置。
3PEAK TPF632A/605A/607A内置使能/关断控制功能，可实现无噗声的开启/关闭控制。TPF632A/605A具备外部欠压检测器，当监测到的电压降至设定值以下时，会使输出静音。与传统的产生3-VRMS输出的方法相比，在音频产品中使用TPF632A/605A/607A可显著减少元件数量。
该器件仅需单5V电源即可产生8.5-VPP输出，而传统运算放大器则需要双电源供电才能达到相同效果。该器件非常适合对尺寸和成本有严格设计要求的单电源电子设备。
商品特性
- 5V电源下，向2.5kΩ负载提供3-VRMS输出
- 3.3V电源下，向2.5kΩ负载提供2-VRMS输出
- 集成电荷泵产生负电源轨
- 增强信噪比
- PVDD电源关断延迟功能
- 低总谐波失真加噪声（THD+N）：0.001%
- 可稳定驱动600Ω负载和220pF容性负载
- 无噗声欠压保护（TPF632A/605A）
- 无噗声使能控制
- 工作温度范围：-40℃至85℃
- 所有引脚具备8kV（输出引脚）人体模型（HBM）静电放电（ESD）防护能力
- 具备2kV带电器件模型（CDM）静电放电（ESD）防护能力
- 环保、通用型封装
应用领域
- 机顶盒
- 蓝光和高清DVD播放器
- PDP电视和LCD电视
