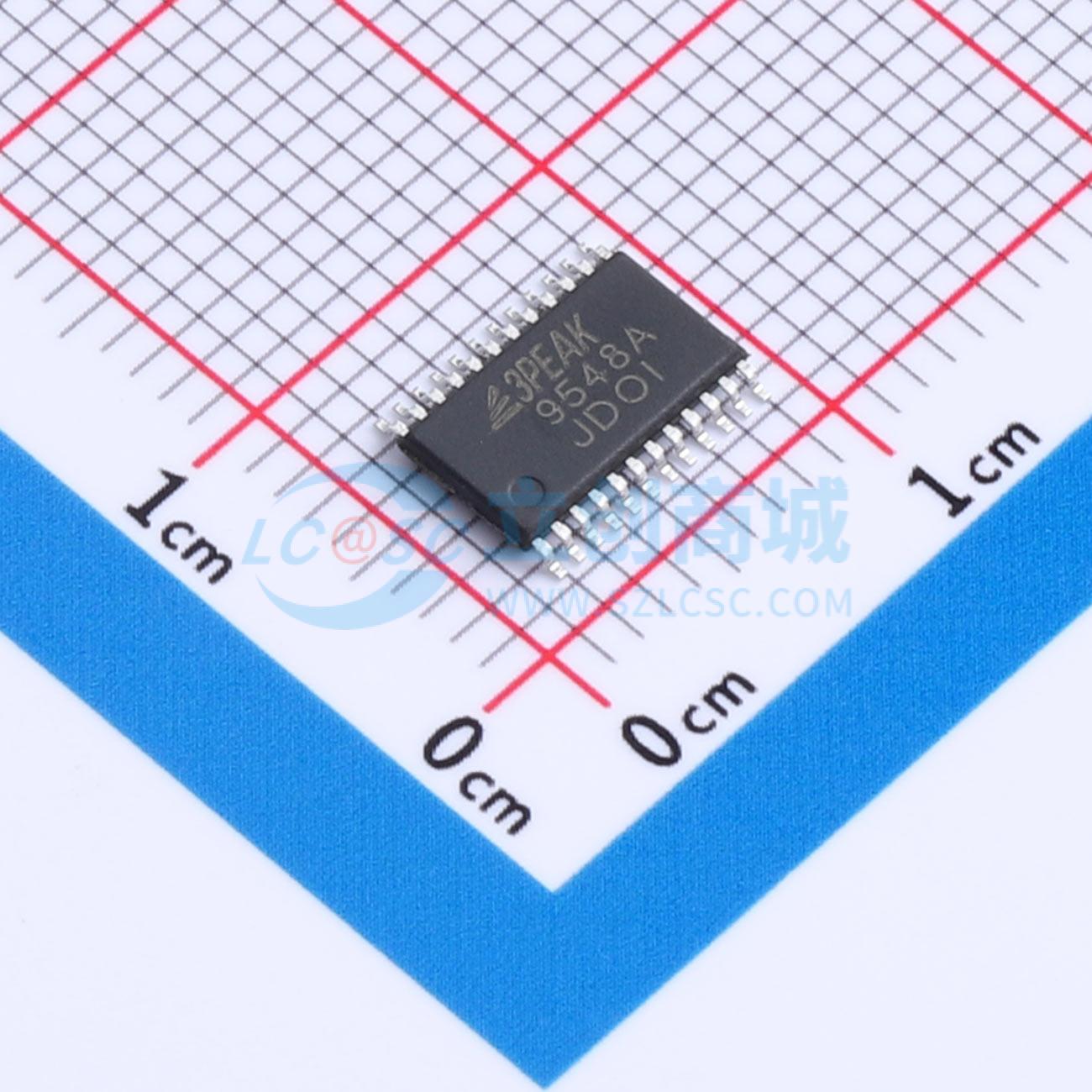

温馨提醒：图片仅供参考，商品以实物为准
TPT29548A-TS5R
8通道带复位功能的I²C开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是1:8双向转换I²C开关。SCL/SDA上游对扇出到八个下游通道。可通过可编程控制寄存器选择任何单个SCn/SDn通道或通道组合。若下游I²C总线之一处于低电平状态，低电平有效复位(RESET)输入可帮助恢复。将RESET拉低可复位I²C状态机，并使所有通道取消选择，如同内部上电复位功能。开关的传输门构造使VCC端子可限制最大高电压。允许每对使用不同总线电压，使2.5V或3.3V部件可与5V部件通信，无需额外保护。外部上拉电阻将总线拉至每个通道所需电压电平。所有I/O端子耐压5.5V。提供TSSOP24和QFN24L封装，工作温度范围为 -40℃至 +85℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29548A-TS5R
- 商品编号
- C38150430
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | - | |
| 是否有中断输出 | - | |
| 输出类型 | - | |
| 灌电流(IOL) | 3mA | |
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 功能特性 | 复位功能；级联与地址扩展；IO电平可配置 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
