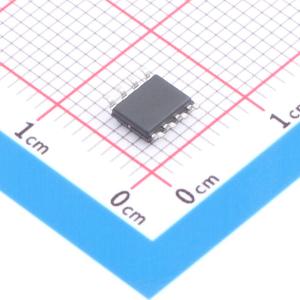

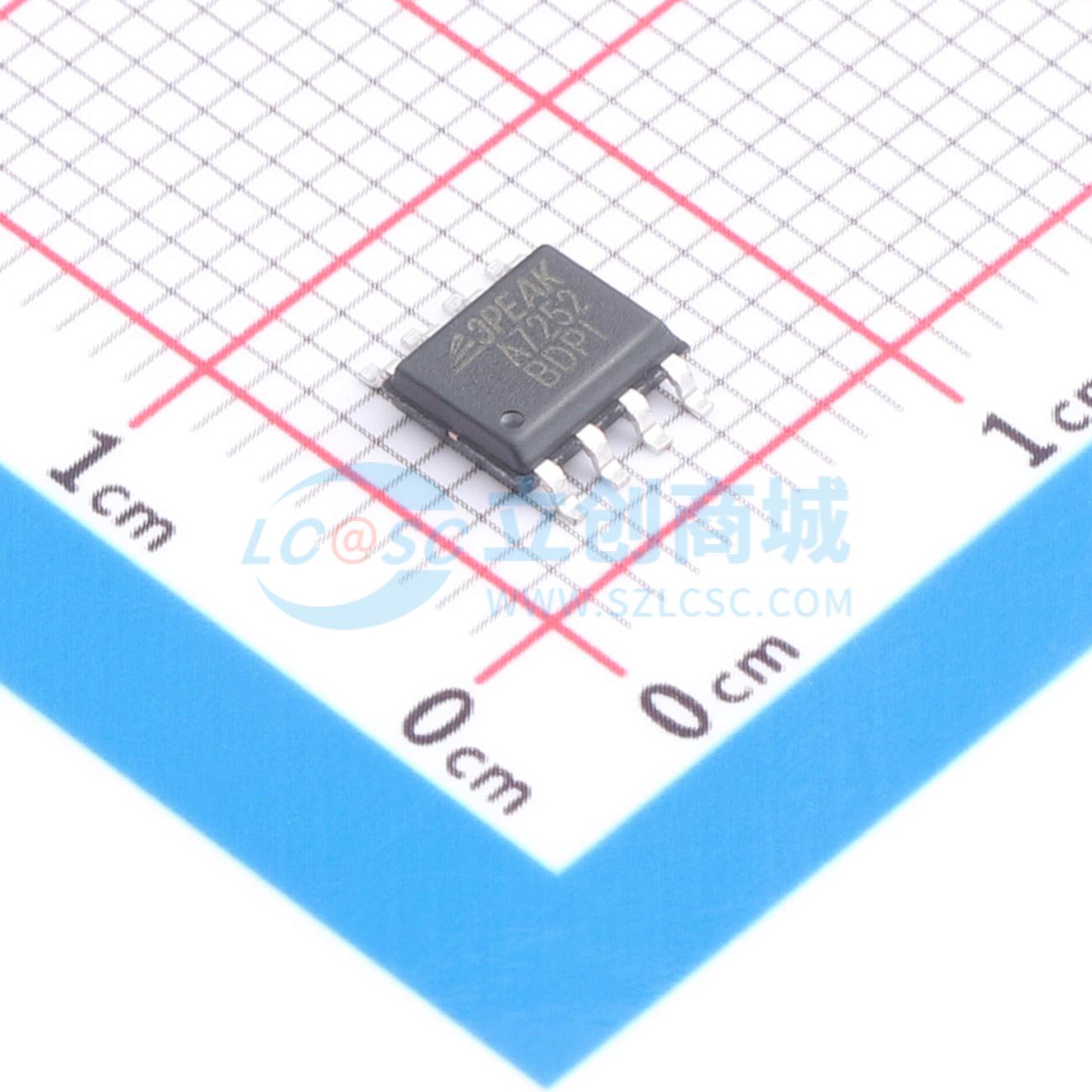

温馨提醒：图片仅供参考，商品以实物为准
TPA7252-SO1R
3V~36V 110uA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备结合了双运算放大器和固定2.5V并联电压基准，常用于电源的控制电路中。运算放大器A的同相输入端内部连接到用于电压控制环路的并联基准。运算放大器B独立于电流控制环路。该设备的电源电流为220μA（不包括基准电流），基准的最小工作电流为50μA，可用于低功耗应用。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA7252-SO1R
- 商品编号
- C38093542
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.757333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 900V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
该器件集成了一个双运算放大器和一个固定的2.5V并联基准电压源，常用于电源的控制电路中。运算放大器A的同相输入端内部连接至并联基准电压源，用于电压控制环路。运算放大器B独立，用于电流控制环路。该器件（不包括基准电压源电流）的电源电流为220μA，基准电压源的最小工作电流为50μA，适用于低功耗应用。
商品特性
- 运算放大器：电源电压范围：3 V 至 36 V
- 运算放大器：低电源电流：220 μA（最大值）
- 运算放大器：输入范围包含负电源轨，输出轨到轨
- 运算放大器：优异的高频电源抑制比：100 kHz 时为 65 dB
- 运算放大器：TPA7252/7252A 失调电压：25°C 时 ±4 mV（最大值）
- 运算放大器：TPA7253/7253A 失调电压：25°C 时 ±2 mV（最大值）
- 基准电压源：2.5V 输出，在无负载至 1 μF 负载下保持稳定
- 基准电压源：TPA7252/7253：初始精度 1%
- 基准电压源：TPA7252A/7253A：初始精度 0.4%
- 工作温度范围：-40°C 至 125°C
应用领域
- 电源模块
- 适配器
- LED照明
