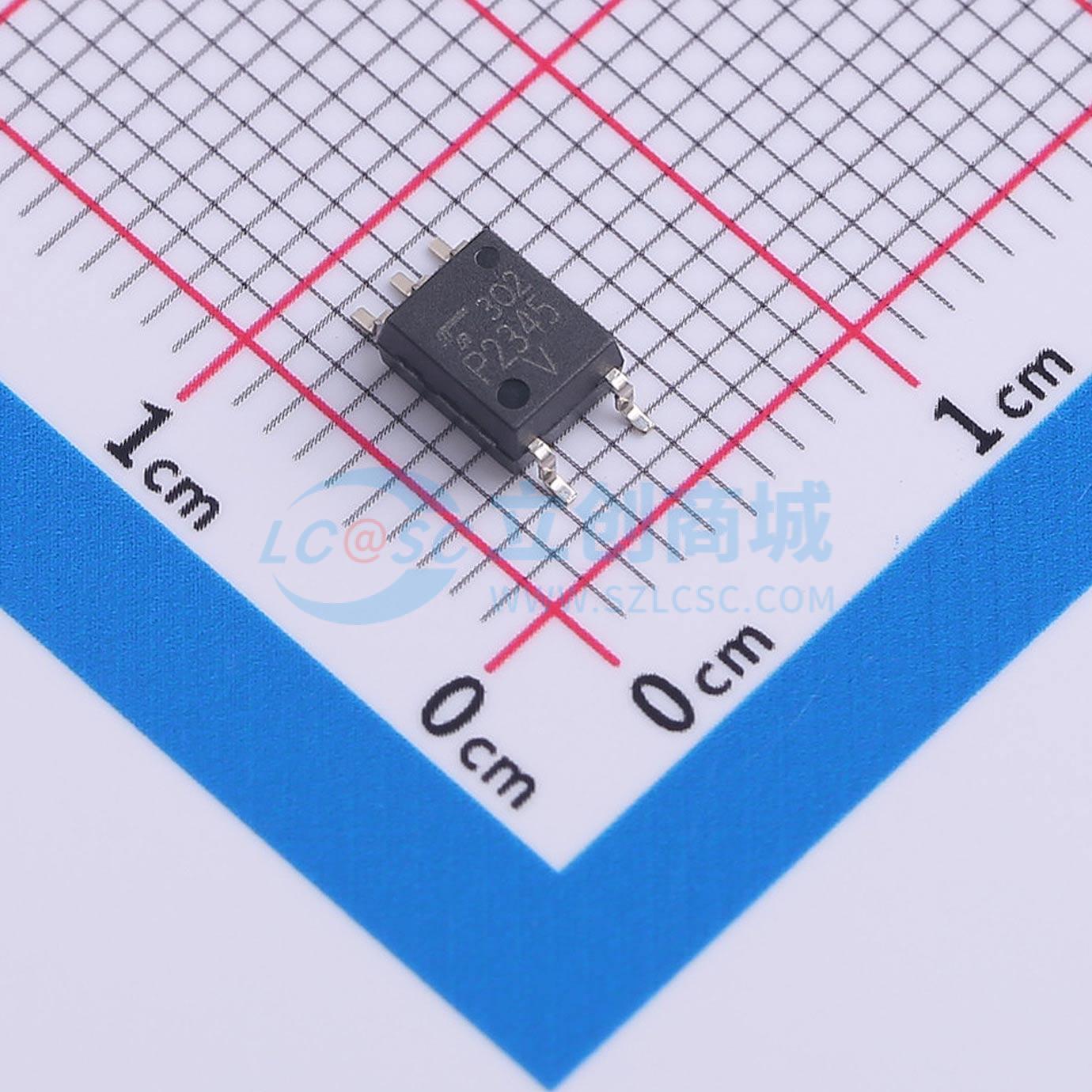

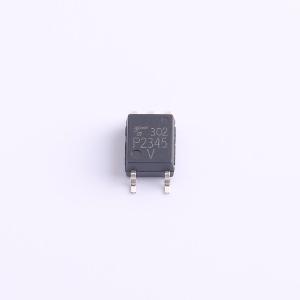

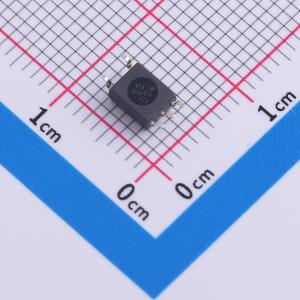

TLP2345(V4-TPL,E
TLP2345(V4-TPL,E(T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由高输出红外 LED 与高增益、高速光电探测器耦合组成，采用 SO6 封装。可在 4.5V 至 30V 电源电压下工作，最高工作温度为 110℃。具有 3mA 低电源电流和 1.6mA 低阈值输入电流，有助于设备节能，可由微电脑直接驱动。探测器具有图腾柱输出级，具有电流源和吸收能力。内部有法拉第屏蔽，保证共模瞬态抗扰度为 ±30kV/μs，有缓冲输出，也有反相器输出版本。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2345(V4-TPL,E
- 商品编号
- C38084587
- 商品封装
- SO-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+110℃ | |
| 传播延迟 tpLH | 120ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 120ns | |
| 输入阈值电流(FH) | 1.6mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA | |
| 功能特性 | - |
商品概述
东芝TLP2345由高输出红外LED与高增益、高速光电探测器耦合而成，采用SO6封装。该产品可在4.5V至30V的电源电压下工作，最高工作温度为110℃。由于TLP2345保证了3mA的低电源电流（ICCl / ICCH）和1.6mA的低阈值输入电流（IFLH），有助于设备节能，可由微计算机直接驱动以实现低输入电流。探测器具有图腾柱输出级，具备电流源和吸收能力。TLP2345有一个内部法拉第屏蔽，可保证±30kV/μs的共模瞬态抗扰度。TLP2345具有缓冲输出，也有反相器输出版本TLP2348。
商品特性
- 缓冲逻辑类型（图腾柱输出）
- 封装：SO6
- 工作温度：-40至110℃
- 电源电压：4.5至30V
- 阈值输入电流：1.6mA（最大值）
- 电源电流：3mA（最大值）
- 传播延迟时间：120ns（最大值）
- 脉冲宽度失真：40ns（最大值）
- 共模瞬态抗扰度：±30kV/μs（最小值）
- 隔离电压：3750V/rms（最小值）
- 安全标准 UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN 60747 - 5 - 5，EN 62368 - 1
应用领域
- 智能功率模块信号隔离
- 可编程逻辑控制器（PLC）
- 仪器仪表和控制设备的高速数字接口
