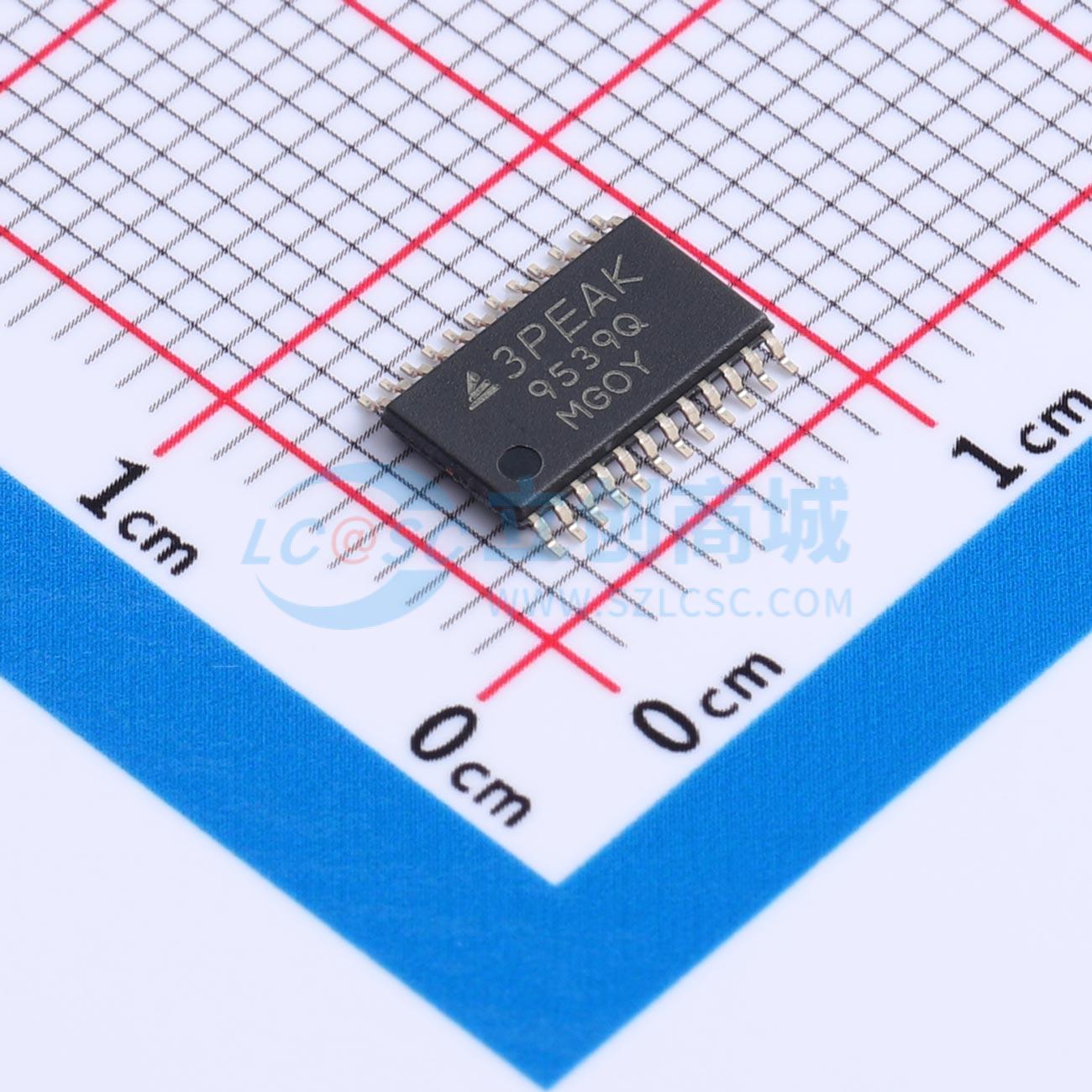

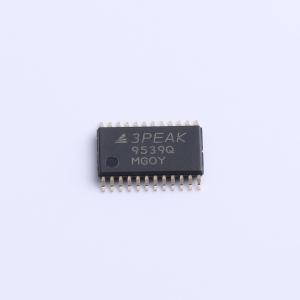

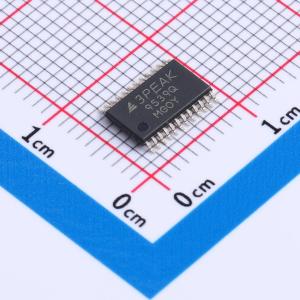

TPT29539Q-TS5R-S
汽车用带中断和复位功能的I²C转16位GPIO扩展器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29539Q-TS5R-S
- 商品编号
- C38019660
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽 | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 600nA | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 功能特性 | 复位功能；级联与地址扩展 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPT29539Q是一款用于I²C总线应用的、带中断和弱上拉电阻的16位GPIO扩展器。其电源电压范围为1.65 V至3.6 V，使其能够与1.8 V微控制器互连。该器件包含16位输入和输出。当任何输入状态与其相关寄存器状态相比发生变化时，开漏中断输出会相应改变，用于向系统主控制器指示输入状态已发生改变。该中断输出可连接至微控制器的中断输入。TPT29539Q可保持为简单的从设备。上电复位功能将寄存器设置为默认值并初始化器件状态机。该器件还具备一个硬件中断引脚，用于将器件复位至默认状态。所有输入/输出引脚均无内部上拉电阻，因此在与外部I/O通信时可降低功耗。两个硬件引脚用于选择固定的I²C总线地址，允许多达八个器件共享同一I²C总线。TPT29539Q采用TSSOP24封装，工作温度范围为-40℃至+125℃，以满足汽车应用要求。
商品特性
- I²C总线转16位GPIO扩展器
- 工作电源电压范围：1.65 V 至 3.6 V
- 低待机电流消耗：1.5 μA（典型值，在3.3 V VCC条件下）
- 400 kHz快速模式I²C总线
- 5 V耐压I/O
- 内部上电复位
- 开漏有效低电平中断输出
- 可通过2个地址引脚配置从机地址
- 闩锁性能超过200 mA（依据JESD 78标准）
- ESD保护性能超过JESD 22标准
- ±4000 V人体放电模型
- ±1500 V带电器件模型
- AEC Q100汽车级1认证
应用领域
- 汽车车身电子系统
- 服务器/存储设备/路由器
