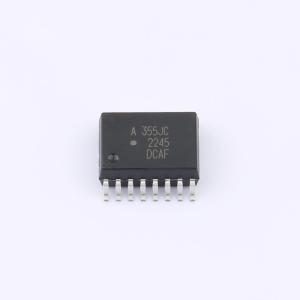

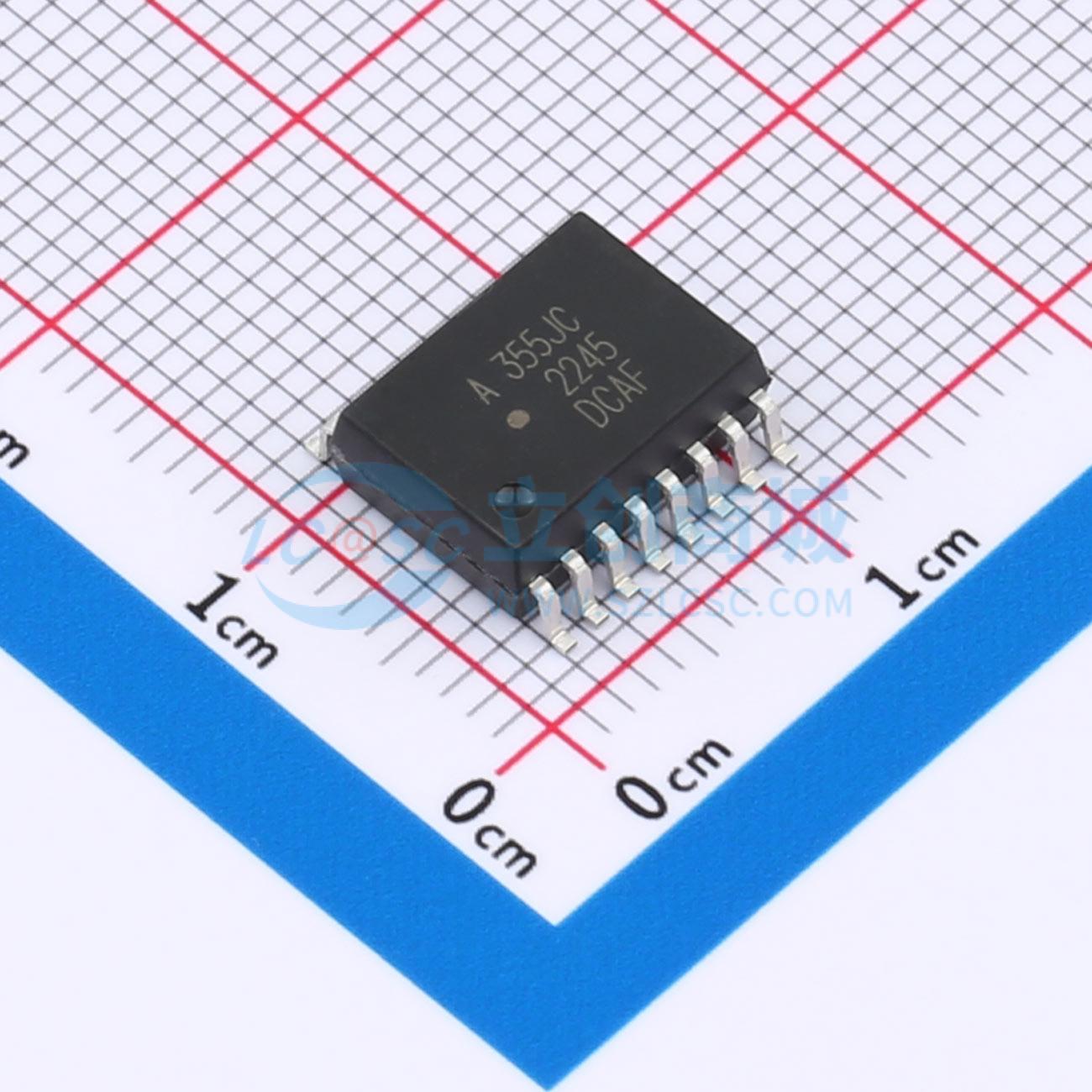

ACPL-355JC-500E
具备集成过流检测、故障和欠压锁定（UVLO）状态反馈功能的10A IGBT和碳化硅（SiC）MOSFET栅极驱动光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款10A智能栅极驱动光耦合器。高峰值输出电流和宽工作电压范围使其非常适合在电机控制和逆变器应用中直接驱动IGBT或SiC MOSFET。该器件具有快速传播延迟和出色的时序偏斜性能。它为IGBT/SiC MOSFET提供过流保护和功能安全报告。这款功能齐全且易于实现的栅极驱动光耦合器采用紧凑的、可表面贴装的SO-16 600V CTI封装。它提供符合安全法规IEC/DIN/DIN、UL和cUL认证的加强绝缘。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-355JC-500E
- 商品编号
- C38013275
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 1.042105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 10A | |
| 传播延迟 tpHL | 140ns | |
| 传播延迟 tpLH | 140ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 33ns | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 上升时间(tr) | 35ns |
