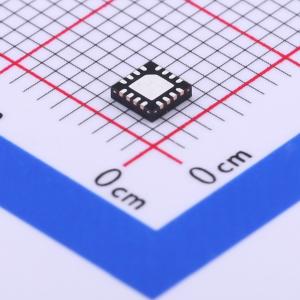

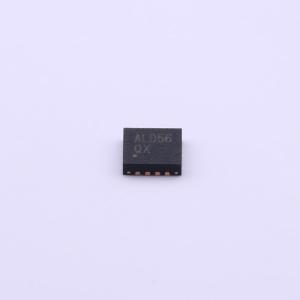

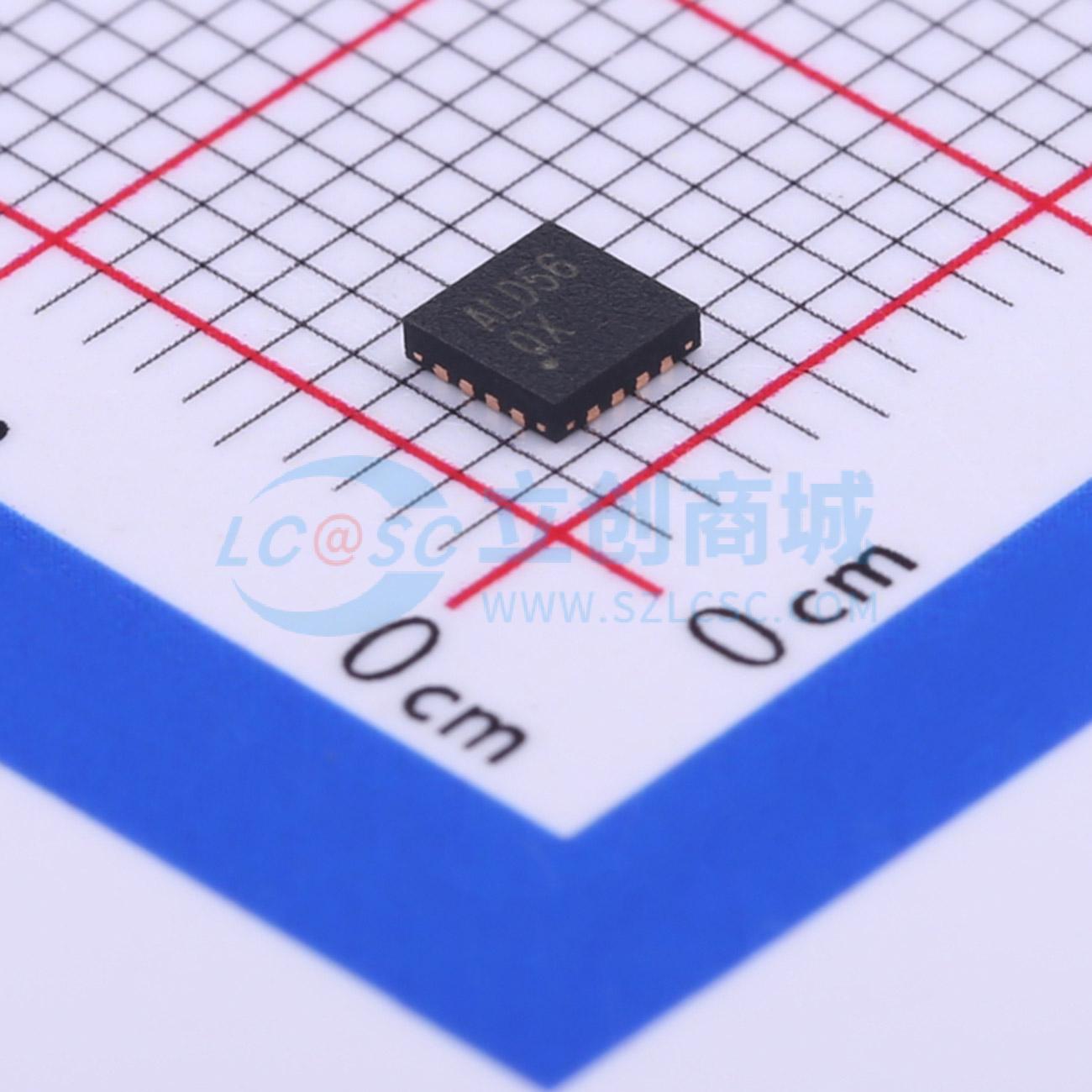

温馨提醒：图片仅供参考，商品以实物为准

AW9356QNR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: AWINIC(艾为)
商品型号: AW9356QNR
商品编号: C407919
商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.307克(g)

商品参数

商品概述

AW9356是一款6路低压降恒流型并联LED驱动器。采用专有的Q-MirrorTM技术，通过内置电阻设置6路LED工作电流，使6路电流的匹配度在典型应用下达到±1%。采用一线脉冲计数调光方式，实现LED亮度16步线性可调，有效避免了PWM调光模式所造成的干扰。通过内置Deglitch电路，有效避免了由于外部电路干扰导致EN引脚的误触发。仅需50mV的电流源压降就可提供20mA的LED电流，使其成为电池供电系统的理想选择。工作仅需一个陶瓷电容，降低了系统电路设计的复杂度，同时节省PCB布局面积。关机电流小于0.1 μA。采用纤小的QFN3X3-16L封装，额定的工作范围为 -40°C至85°C。

商品特性

驱动6路LED，每路电流20mA
Q-MirrorTM技术保证电流匹配精度为±1%
超低压降：50mV/20mA
2.8V至5.5V的工作电压
16步脉冲计数线性调光
内置Deglitch电路滤除EN引脚毛刺干扰
ESD保护：±8KV（HBM）
无EMI和开关噪声
关机电流 <0.1μA
纤小的QFN3x3-16L封装

应用领域

蜂窝电话
数码相机
PDA、MP3

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 5 个)

个

起订量：5 个6000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	-
	开关频率	-
	通道数	-

	属性	参数值
	输出电压	-
	调光	-
	特性	-
	拓扑结构	-
	工作温度	-40℃~+85℃
