温馨提醒：图片仅供参考，商品以实物为准

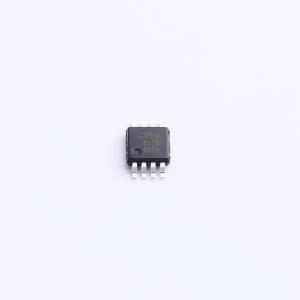

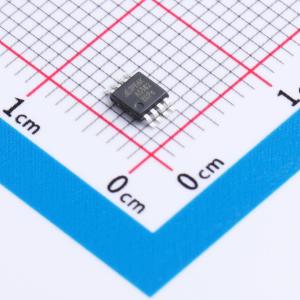

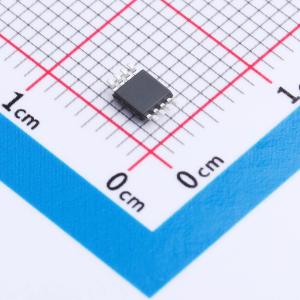

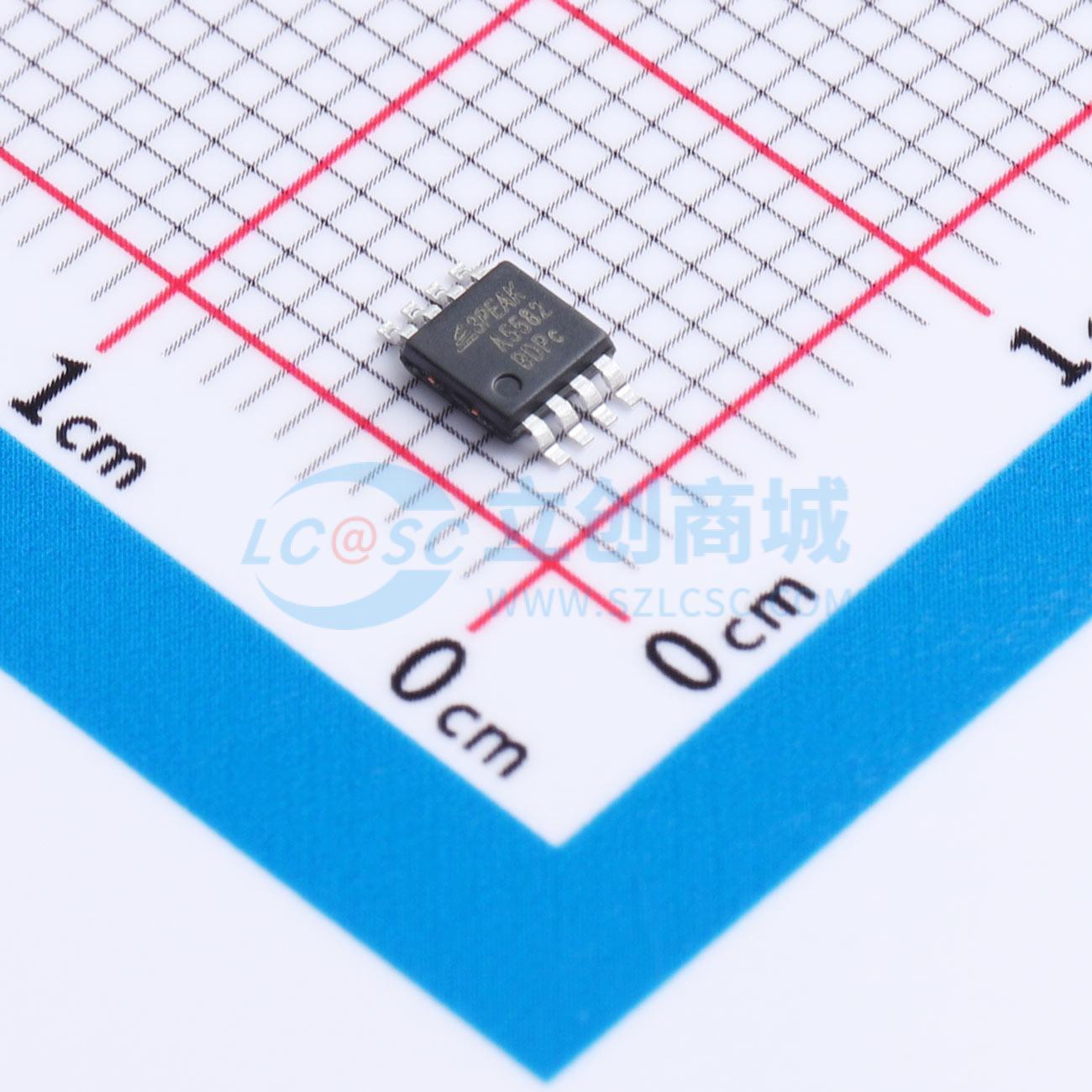

TPA5582-VS1R
5V零漂移、轨到轨输入输出、15MHz精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是最新的零漂移放大器，具有最大 20 μV 的低失调电压、低噪声和稳定的高频响应。采用专有和专利设计技术，实现了 15 MHz 带宽、4.9 V/μs 压摆率和低失真的出色交流性能，每个放大器的静态电流为 1 mA。输入共模电压扩展到 V-，输出摆幅为轨到轨。可作为商用运算放大器的插件替代品以提高性能
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA5582-VS1R
- 商品编号
- C37974923
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2.7V~5.5V | |
| 输入失调电压(Vos) | 1.2uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 15MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 4.9V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 144dB | |
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 200pA | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 160mA | |
| 输入失调电流(Ios) | 120pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 零漂移/自动稳零 |
商品概述
TPA558x 是最新的零漂移放大器，具有最大 20 μV 的低偏移电压、低噪声和稳定的高频响应。它采用专有和专利设计技术，在每放大器仅消耗 1 mA 静态电流的情况下，实现了出色的交流性能，包括 15 MHz 带宽、4.9 V/μs 压摆率和低失真。输入共模电压范围可扩展至 V–，输出可轨到轨摆动。该放大器可用作市售运算放大器的即插即用替代品，以提升性能。考虑到某些特殊应用中对低待机功耗的要求，提供了关断功能，即 TPA558xN 系列，其关断电流仅为 7.5 μA。TPA5581 和 TPA5581U（单通道版本）提供 SOT23-5 和 SOT353-5（SC70-5）封装。TPA5582（双通道版本）提供 SOP8、TSSOP8、MSOP8、DFN2X2-8 和 DFN3X3-8 封装。TPA5581N（关断版本）仅提供 SOT23-5 封装。所有版本的工作温度范围均为 −40°C 至 +125°C。
商品特性
- 供电电压：2.7 V 至 5.5 V
- 双电源供电：±1.35 V 至 ±2.75 V
- 低偏移电压：±20 μV（最大值）
- 零漂移：±0.01 µV/°C
- 轨到轨输入和输出
- 增益带宽积：15 MHz
- 压摆率：4.9 V/μs
- 低噪声：10 nV/√Hz @ 1 kHz
- 无 1/f 噪声：0.2 μVₚ₋ₚ（0.1 Hz 至 10 Hz）
应用领域
- 服务器电源
- 电池电流检测
- 精密信号调理
- 电源系统
- 温度变送器
- 医疗仪器
