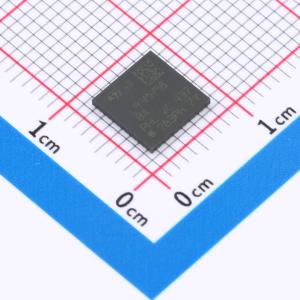

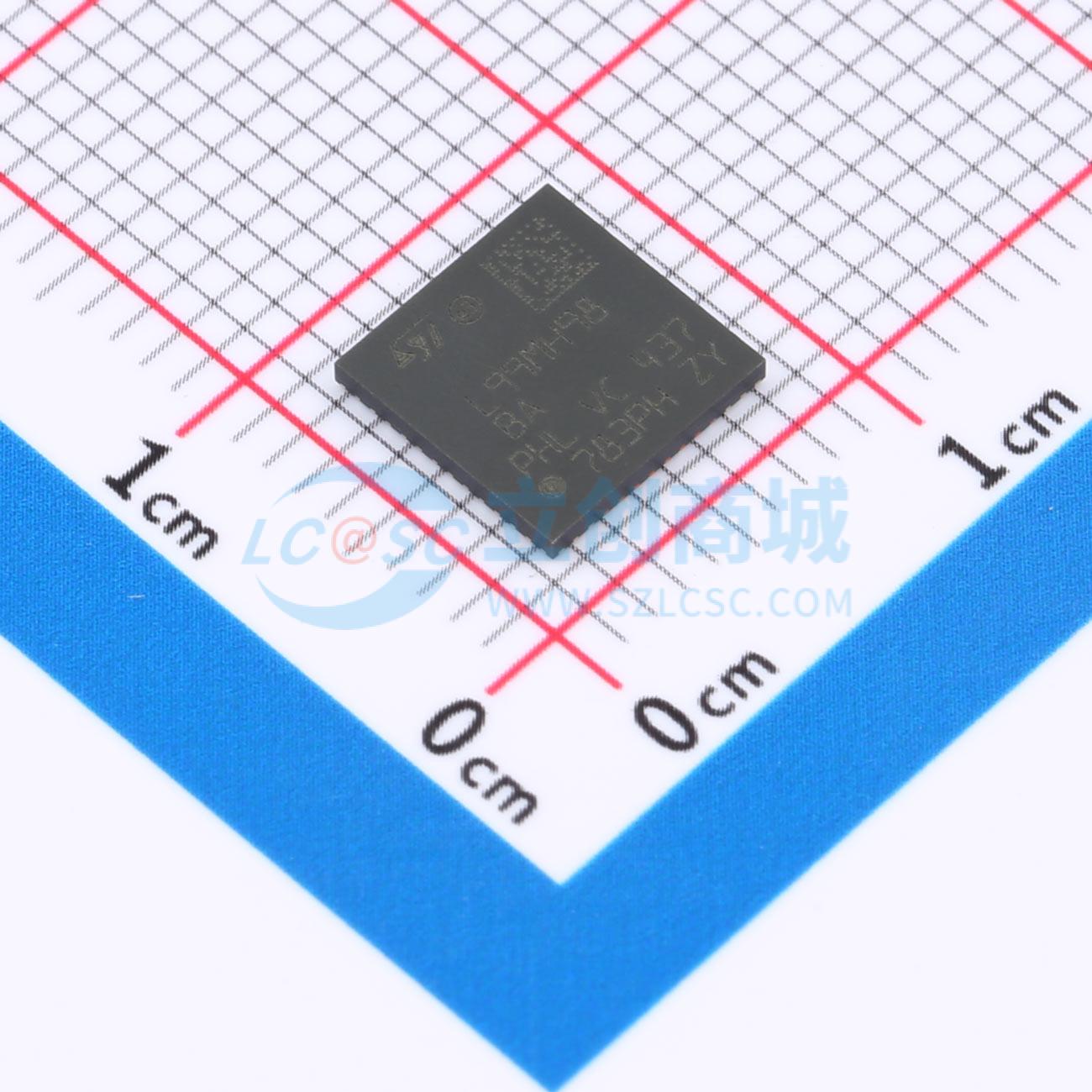

L99MH98-TR
汽车级八路半桥预驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成式八通道半桥预驱动器，可控制多达16个N沟道MOSFET。用于直流电机控制应用，如汽车电动座椅控制等。使用24位串行外设接口（SPI）配置和控制八个半桥或四个H桥。SPI状态寄存器提供高级诊断信息，如电源电压监控、电荷泵电压监控、温度警告和过温关断
- 品牌名称
- ST(意法半导体)
- 商品型号
- L99MH98-TR
- 商品编号
- C37964754
- 商品封装
- VFQFPN-48L-EP(7x7)
- 包装方式
- 袋装
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 8 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 3V~5.5V | |
| 上升时间(tr) | 2us | |
| 下降时间(tf) | 2us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 1V~2V | |
| 输入低电平(VIL) | 750mV~1.65V | |
| 静态电流(Iq) | 1.05uA | |
| 功能特性 | 使能关断；交错导通保护；充电泵升压 |
商品概述
L99MH98是一款集成的八通道半桥预驱动器，专用于控制多达十六个N沟道MOSFET。它适用于直流电机控制应用，例如汽车电动座椅控制或其他应用。通过24位串行外设接口进行配置和控制八个半桥或四个H桥。SPI状态寄存器提供高级诊断信息，例如电源电压监控、电荷泵电压监控、温度警告和过温关断。每个栅极驱动器独立监控其外部MOSFET的漏源电压，以检测故障条件。L99MH98支持对外部MOSFET进行间接电流测量，从而节省成本并降低系统复杂性，避免了使用分流电阻器。一种称为“三阶段栅极电流”的更高效外部MOSFET栅极电流控制，可降低并优化电磁干扰。保护特性确保根据ISO 26262标准实现ASIL-B等级。L99MH98采用带裸露焊盘的VFQFPN48L封装。该封装具有可润湿侧面，便于目视检查焊点。
商品特性
- 符合AEC-Q100标准
- 符合ISO26262标准，涵盖ASIL-B安全完整性等级
- 八通道半桥或四通道H桥预驱动器
- 独立通道驱动，最多支持8个高侧或8个低侧
- 驱动逻辑允许任何H桥配置，配对不同的半桥，使用内部栅极驱动器
- 支持逻辑电平和标准电平MOSFET
- 控制反向电池保护MOSFET
- 发生故障时可完全配置半桥驱动器
- 用于电动行李箱/尾门应用的发电机模式
- 支持外部MOSFET的间接电流测量
- 可通过SPI配置过压阈值
- 自适应MOSFET栅极控制
- 外部高侧/低侧的三步栅极控制
- 改善的电磁辐射
- 可编程栅极电流高达120 mA
- 在PWM模式下降低开关损耗
- Vds监控
- 复位模式下低静态电流
- 高侧和低侧均具备保护和诊断能力
- 四个外部二极管控制，可用于辅助间接电流测量的校准，也可用于稳态温度监控
- 用于短路检测的漏源监控
- 超时警告和关断
- 用于MCU控制的超时看门狗
- 通过SPI进行详细的关断状态诊断
- 三个PWM输入
- 支持高侧和低侧PWM
- 有源续流
- 高达50 kHz的PWM频率
- 帧外串行外设接口，24位
- 具有可润湿侧面的QFN封装
- 绿色产品
应用领域
- 座椅控制
- 转向柱调节
- 天窗
- 发动机振动补偿系统
- 电动尾门
