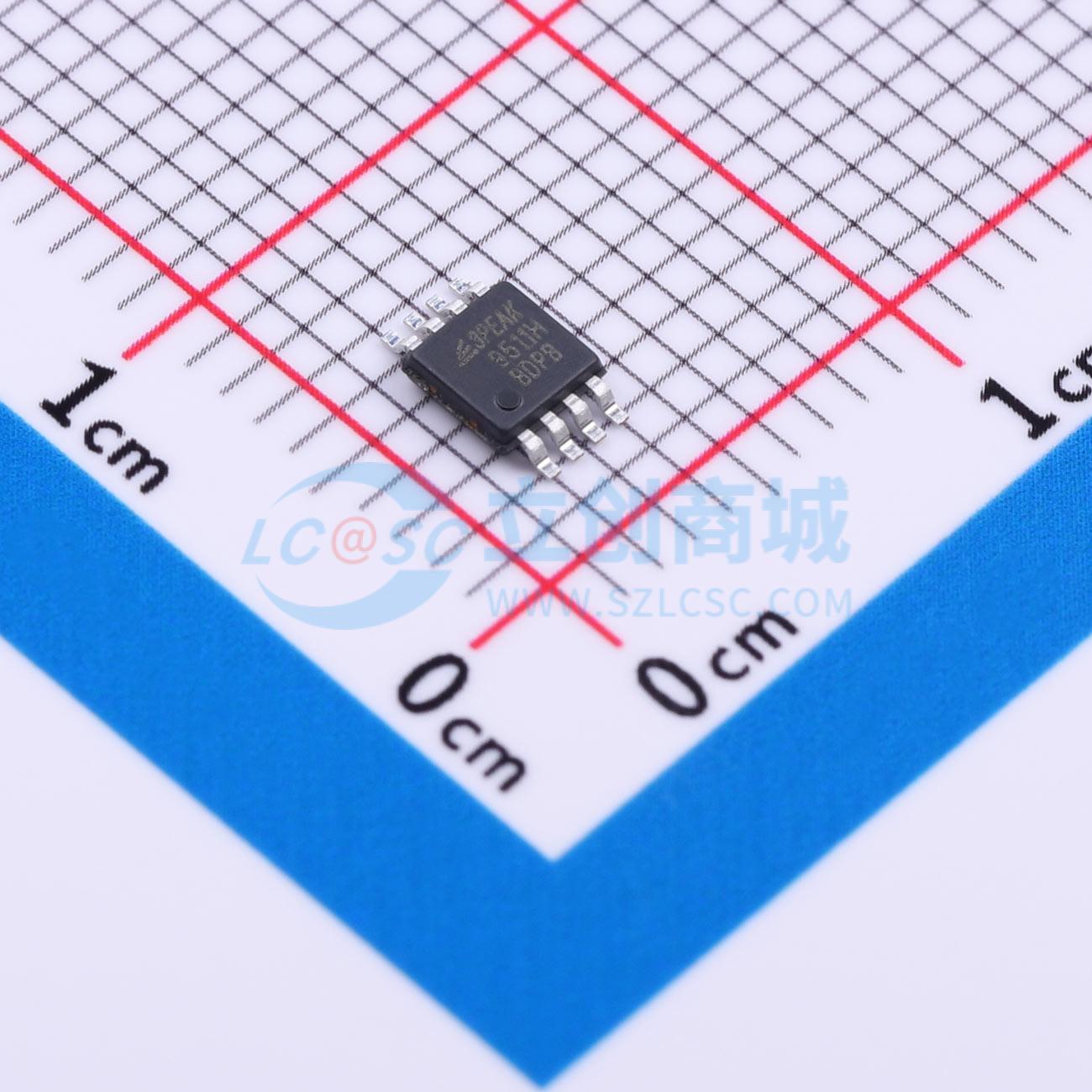

温馨提醒：图片仅供参考，商品以实物为准

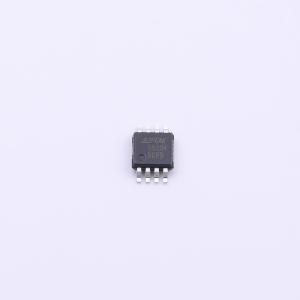

TPT29511H-VS1R
热插拔I2C总线缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29511H-VS1R
- 商品编号
- C37965767
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 1Mbps | |
| 工作电压(VCCA) | 2.3V~5.5V | |
| 工作电压(VCCB) | 2.3V~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | - | |
| 输出类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | SMBus；I2C | |
| 芯片类型 | 缓冲器 |
商品概述
TPT29511H是一款具有使能(EN)输入的双通道双向I²C和SMBus热插拔缓冲器，工作电压范围为2.3V至5.5V，支持IO板卡在背板上的带电插拔。其控制电路可防止背板侧I²C线路与卡侧I²C线路连接，直至背板总线上出现停止命令或总线空闲状态，从而避免卡上发生总线争用。当连接建立后，TPT29511H提供双向缓冲，将背板和卡的电容量隔离。该器件集成了上升时间加速器电路，允许使用更弱的直流上拉电流，同时满足上升时间要求(ΔV/Δt > 0.6 V/μs)。它包含一个数字使能输入引脚，当置为高电平时使能器件，置为低电平时强制器件进入低电流模式；以及一个开漏就绪输出引脚，用于指示背板侧与卡侧是否已连接。TPT29511H采用MSOP8封装，工作温度范围为-40°C至+125°C。
商品特性
- I²C应用与SMBus兼容的双向转换器
- 支持快速模式增强版，数据速率高达1 Mbps
- EN = LOW时，SCL1、SDA1、SCL2和SDA2引脚呈高阻抗
- 所有SDA和SCL线路上的1V预充电功能，防止在带电板卡插入期间发生数据损坏
- 工作电源电压范围：2.3V至5.5V
- 低芯片关断电流：典型值0.3μA
- 断电时I²C引脚呈高阻抗
- 内置ΔV/Δt上升时间加速器
- ACK错误保护，避免方向切换错误
- ESD保护：人体放电模型7 kV，带电器件模型1.5 kV
应用领域
- 服务器/存储设备
- 企业交换设备
- 电信交换设备与基站
- 工业自动化设备
