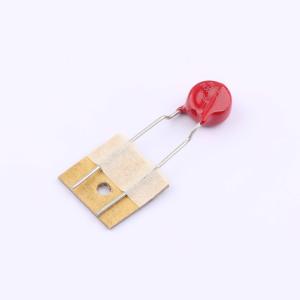

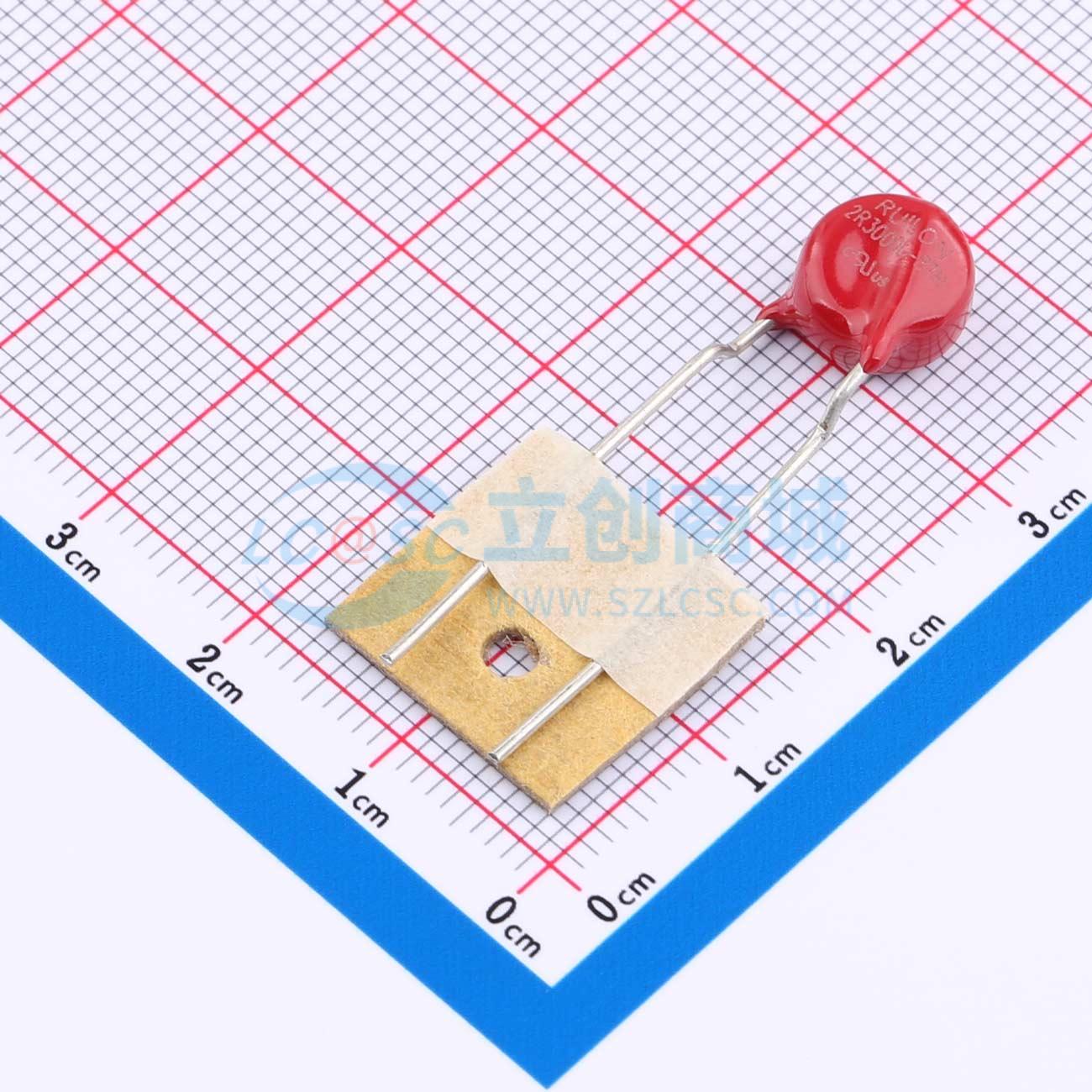

2R3000L-8TH
3kV 4kA 2
- 描述
- 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压且电压幅值超过GDT中的击穿电压时，GDT内的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路组件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。是小尺寸超薄径向引线GDT，采用先进制造工艺，表面有环氧树脂涂层，性能优异
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- 2R3000L-8TH
- 商品编号
- C37947731
- 商品封装
- 插件,P=7.5mm
- 包装方式
- 编带
- 商品毛重
- 1.865517克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 3kV | |
| 精度 | ±20% | |
| 脉冲放电电流 | 4kA |
| 属性 | 参数值 | |
|---|---|---|
| 极间电容 | 3pF | |
| 冲击击穿电压(Vimp) | 3.6kV | |
| 工作温度 | -40℃~+125℃ | |
| 直径(φD) | 10mm | |
| 脚间距 | 7.5mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中发生瞬态过电压且电压幅度超过气体放电管内的击穿电压时，气体放电管内部的气体被电离，导致气体放电管迅速导通并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常运行。2RL-8TH是一款小型超薄径向引线气体放电管，采用先进的制造工艺和表面环氧树脂涂层，具有优异的性能。环氧涂层提供优异的电绝缘性、机械保护和防潮性，使其适用于恶劣环境。径向引线结构便于在印刷电路板和其他设备上安装和连接，在某些印刷电路板布局中比轴向引线具有独特优势。超薄设计满足一些对空间尺寸有严格要求的应用场景，例如紧凑型电子设备。低残压设计可有效限制过电压后的残压水平，降低后续电路元件损坏的风险。适用于对电压波动耐受性低的精密电路。
商品特性
- 专利技术
- 占用更小的印刷电路板面积
- 对快速上升瞬态具有出色的响应
- 稳定的击穿电压
- GHz工作频率
- 8/20μs冲击电流能力：10千安 / 5千安 / 4千安
- 无放射性
- 超低电容(<3皮法)
- 气体放电管直径：Φ8毫米
应用领域
- 电信客户端设备
- 通信设备
- 浪涌保护装置
- 高密度印刷电路板组件
