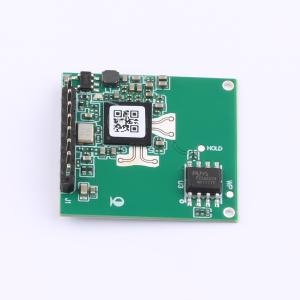

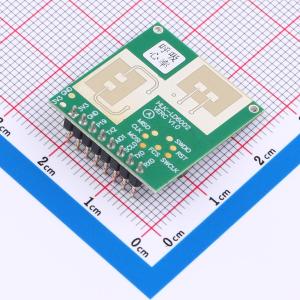

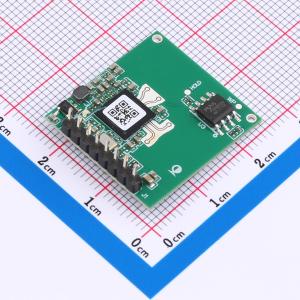

HLK-LD6002
呼吸心率检测雷达模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HLK-LD6002是基于ADT6101P芯片开发的雷达感应模组，单片集成57~64GHz射频收发系统，2T2R PCB微带天线，1MB flash，雷达信号处理单元，ARM Cortex -M3内核。本模块基于FMCW雷达机制，探测由于人体肌体表面反射雷达回波，结合雷达信号处理算法，实现单人实时呼吸心率频率测量。
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- HLK-LD6002
- 商品编号
- C37897213
- 包装方式
- 袋装
- 商品毛重
- 4.809091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 传感器模块 | |
| 传感器模块类型 | 呼吸心率检测雷达 | |
| 工作电压 | 3.1V~3.5V | |
| 工作电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | UART | |
| 长度 | 25mm | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | - |
商品概述
HLK-LD6002是基于ADT6101P芯片开发的感应模组，单片集成57~64GHz射频收发系统、2T2R PCB微带天线、1MB闪存、信号处理单元以及ARM Cortex-M3内核。该模块基于FMCW机制，通过探测人体体表反射的回波，结合信号处理算法，实现单人实时呼吸与心率频率的测量。
商品特性
- 基于FMCW调频连续波信号进行探测
- 实现对人体呼吸、心率的无接触感知
- 人体呼吸心率最大探测距离为1.5米
- 提供通用UART接口及通信协议
- 预留多组IO口及多种通信接口，支持客户二次开发，适用于多种场景
- 尺寸小巧，仅为25×31.5毫米，支持排针接插和贴片连接两种方式
- 不受温度、湿度、噪声、气流、灰尘、光照等环境影响
应用领域
- 智能家居
- 健康管理
- 智慧康养
