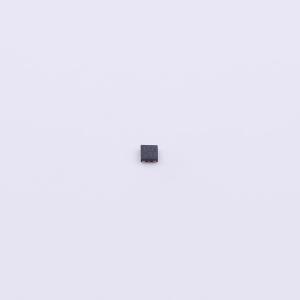

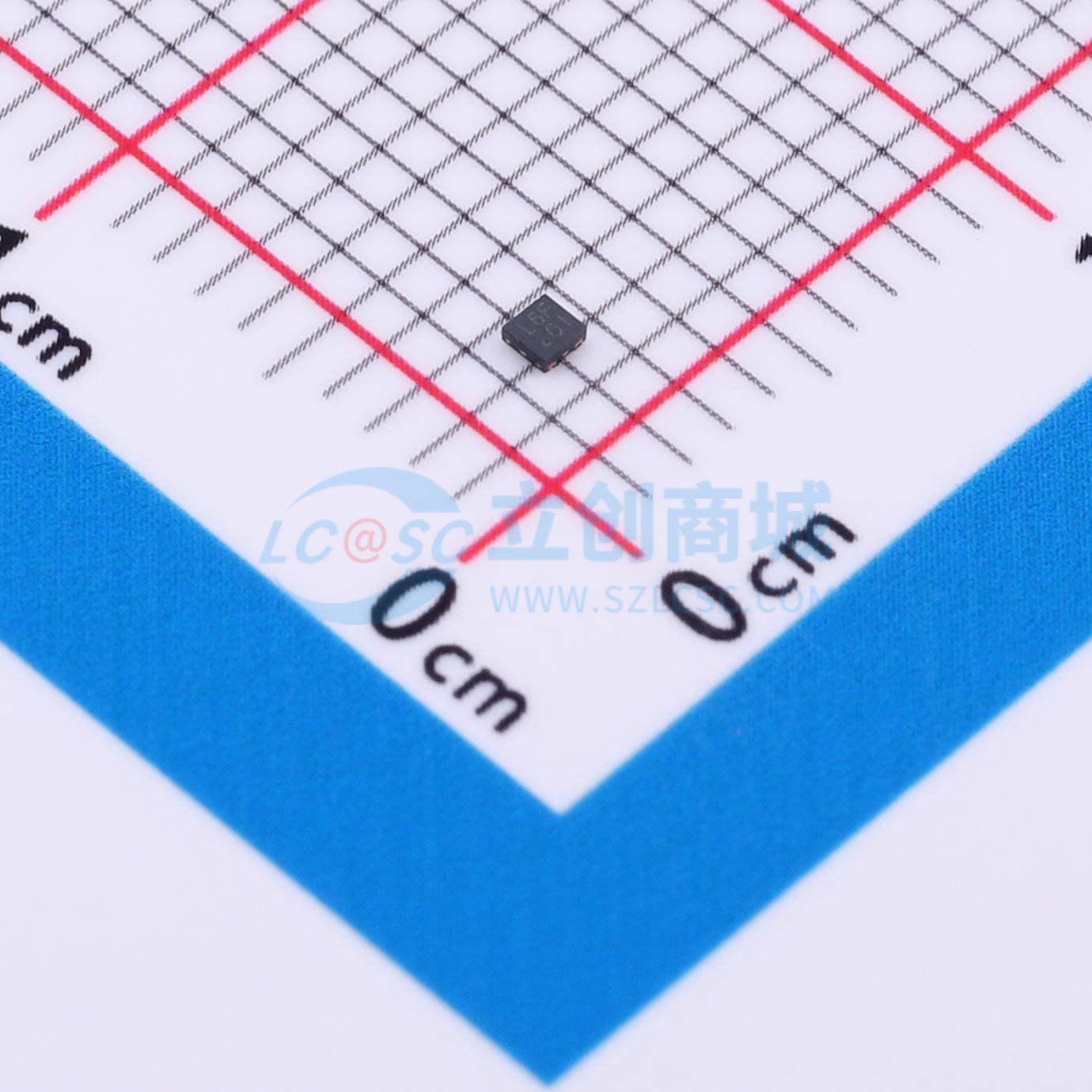

TPL710F18-FR
1.8V 200mA 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是CMOS工艺的低Iq线性稳压器，具有使能控制功能。 支持最大200 mA输出电流，典型静态电流仅1.4 μA。 使用2.2 μF至10 μF的低ESR小型陶瓷输出电容时性能稳定。 负载电流动态下降或上升时具有快速响应性能，特别是重负载下的负载电流动态变化。 具有电流限制和热保护功能，可靠性高。 固定输出电压范围为1 V至3.6 V，室温下输出电压精度、线性调整率和负载调整率为±1%。 保证在-40°C至+125°C的结温范围内工作。 提供SOT23-3、SOT23-5和DFN1x1-4封装。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL710F18-FR
- 商品编号
- C37875324
- 商品封装
- DFN-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | 1.8V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 55dB@(100Hz) | |
| 压差 | 170mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.4uA | |
| 噪声 | 90uVrms | |
| 功能特性 | 过流保护；使能控制；输入欠压保护；输出放电；热关断；内置软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL710 是一系列采用 CMOS 工艺、具有使能控制功能的低静态电流线性稳压器。该系列支持最大 200 mA 的输出电流，典型静态电流仅为 1.4 µA。TPL710 系列在使用 2.2 μF 至 10 μF 的低等效串联电阻小型陶瓷输出电容器时可保持稳定。该系列在负载电流动态下降或上升时具有快速响应性能，尤其适用于某些重载情况下的负载电流动态变化。TPL710 系列具备限流和热保护功能，从而提高了其高可靠性。该系列提供 1 V 至 3.6 V 的固定输出电压范围，在室温下具有 ±1% 的输出电压精度、线性调整率和负载调整率。TPL710 系列的工作结温范围保证为 −40°C 至 +125°C，并提供 SOT23-3、SOT23-5 和 DFN1x1-4 封装。
商品特性
- 典型值 1.4 µA 的超低静态电流
- 输入电压范围：2.4 V 至 6 V
- 输出电压选项：固定值：1 V、1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3 V、3.3 V、3.6 V
- 室温下输出电压精度为 ±1%
- 最大输出电流：200 mA
- 低关断电流
- 低压差电压：在 200 mA 时为 170 mV
- 限流和热保护
- 使用 2.2 μF 陶瓷电容即可稳定工作
- 禁用时具有有源输出放电功能
- 软启动限制使能期间的输入电流浪涌
- 结温范围：−40°C 至 +125°C
- 封装：SOT23-3、SOT23-5 和 DFN1x1-4
应用领域
- 电池供电的手持设备
- 电池供电的便携式设备
- 可穿戴应用、蓝牙耳机
- 无线及 IoT 模块
- 个人电子设备、个人健康护理设备
