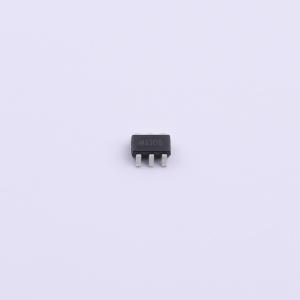

TPM16050-S6TR
高压H桥驱动器用于IR-CUT控制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM16050-S6TR
- 商品编号
- C37833384
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.02494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 通道数 | - | |
| 工作电压 | 2.9V~17V | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 850mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 功能特性 | 输入欠压保护；短路保护；过流保护 |
商品概述
TPM16050是一款专为监控摄像头中红外截止滤光片控制而设计的高压H桥驱动器。它经过优化，可驱动阻抗为20Ω、供电电压为3.3V、5V或12V的红外截止滤光片，能提供高达0.5A的驱动电流。TPM16050可承受最高17V的供电电压。它还支持在电源引脚VM上串联一个外部26.9Ω/2.5W的电阻，以便在使用12V供电时，保护红外截止滤光片等低压负载免受电压过应力的影响。内部保护功能，如过流保护、短路保护、欠压锁定和过温保护，提高了整个系统的可靠性。
商品特性
- 17V H桥驱动器
- MOSFET导通电阻 Rds(on) 高侧+低侧 0.85 Ω
- 最大输出电流 0.5A
- 支持3V至17V工作电源电压
- 支持3.3V、5V PWM接口
- 保护功能：欠压锁定、过流保护、热关断
- 小封装尺寸：SOT23-6封装
应用领域
- 监控摄像头
- 电子锁
- 消费类设备
- 玩具
