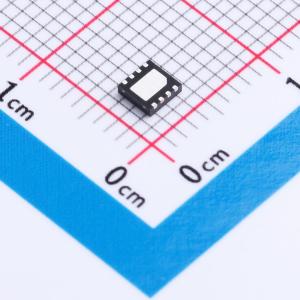

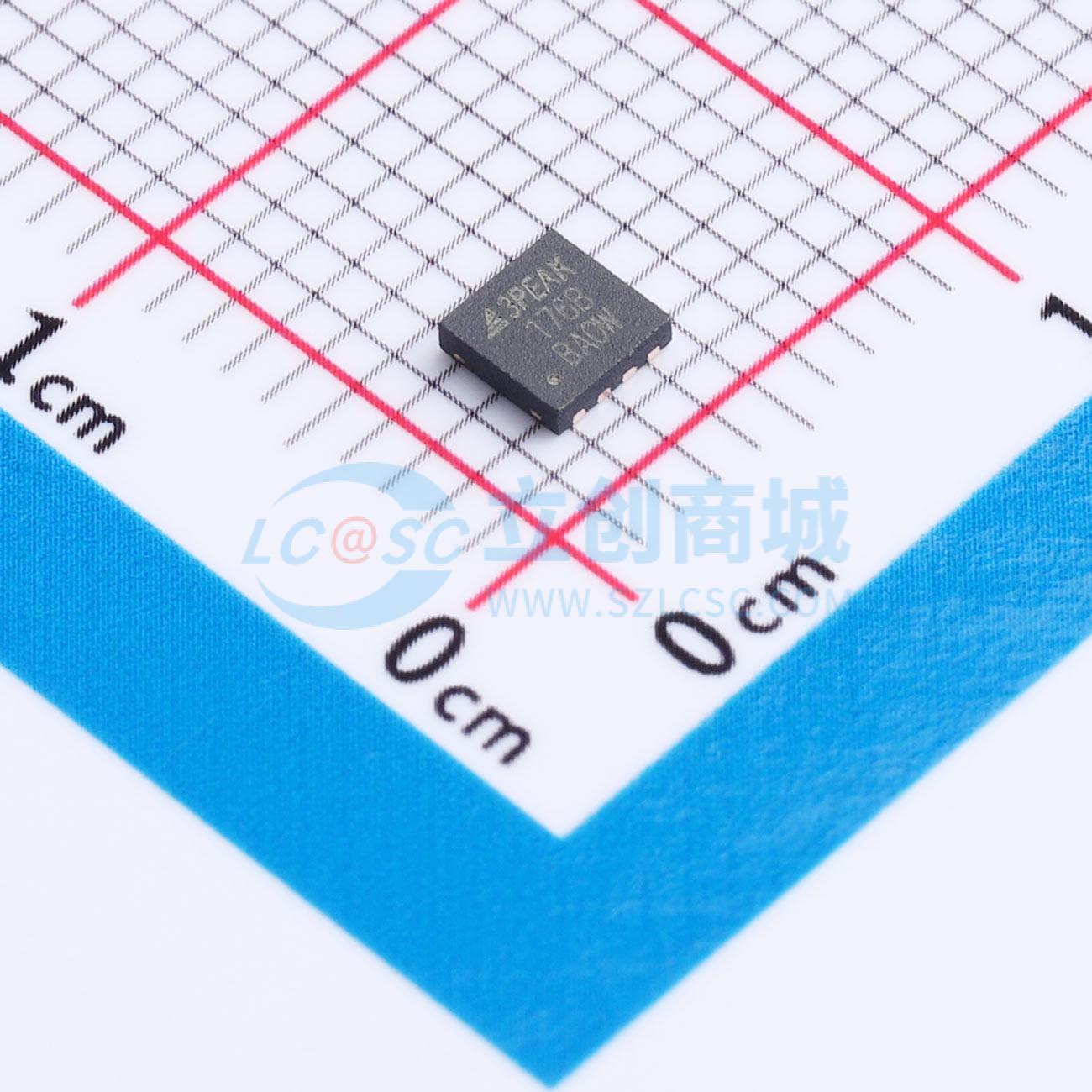

温馨提醒：图片仅供参考，商品以实物为准
TPT75176B-DF6R
±12-kV ESD 保护、10-Mbps、全故障安全 RS-485 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 增强型RS485收发器，超过标准TIA/EIA-485-A，具备±12 kV ESD保护，由3 V至5.5 V供电，适用于平衡通信。这些设备还具有高速PROFIBUS应用所需的更大输出电压和更高数据速率（高达10 Mbps），工作温度范围为-40℃至125℃。 这些收发器需要3 V至5.5 V的耐受电源，在5 V电源条件下可提供至少2.1 V的差分输出电压。这意味着在10 Mbps的出色数据速率下，具有更好的抗噪性（数据完整性）、更长的传输距离，或能够驱动多达三个120 Ω的终端，适用于“星形”或其他非标准总线拓扑
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT75176B-DF6R
- 商品编号
- C37817694
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±12kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 3mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
TPT75176A 和 TPT75176B 是增强型 RS485 收发器，其性能超越标准 TIA/EIA-485-A，具备 ±12-kV ESD 保护，支持 3 V 至 5.5 V 供电，是用于平衡通信的单收发器。这些器件还提供更大的输出电压和更高的数据速率（高达 10 Mbps），以满足高速 PROFIBUS 应用的需求，并提供工业和扩展工业（-40℃ 至 +125℃）温度范围型号。这些收发器需要 3 V 至 5.5 V 的容性电源，在 5 V 供电条件下可提供至少 2.1 V 的差分输出电压。这转化为更好的抗噪性（数据完整性）、更长的传输距离，或在高达 10 Mbps 的卓越数据速率下驱动多达三个 120 Ω 终端（在“星型”或其他非标准总线拓扑中）的能力。接收器输入采用“完全故障安全”设计，确保当接收器输入浮空、短路或已端接但未驱动时，接收器输出为逻辑高电平。接收器输出具有高驱动电平（典型值 >25 mA @ V_OL = 1 V），以简化光隔离接口的设计。TPT75176A 和 TPT75176B 提供 SOP8、MSOP8 和 DFN3X3-8 封装，工作温度范围为 -40℃ 至 125℃。
商品特性
- 高数据速率：10 Mbps（5 V 供电时）
- 35 ns 发送/接收传播延迟
- 10 ns（典型值）偏移
- 完全故障安全（开路、短路和端接）接收器
- 总线上最多支持 128 个节点（1/4 单位负载）
- 宽电源电压范围：3 V 至 5.5 V
- 低静态电源电流：3 mA
- 总线引脚保护：±12-kV IEC-ESD 接触放电，±15-kV IEC-ESD 空气放电
- 无铅
应用领域
- PROFIBUS DP 和 FMS 网络
- SCSI 'Fast 40' 驱动器和接收器
- 电机控制器/位置编码器系统
- 工厂自动化
- 现场总线网络
