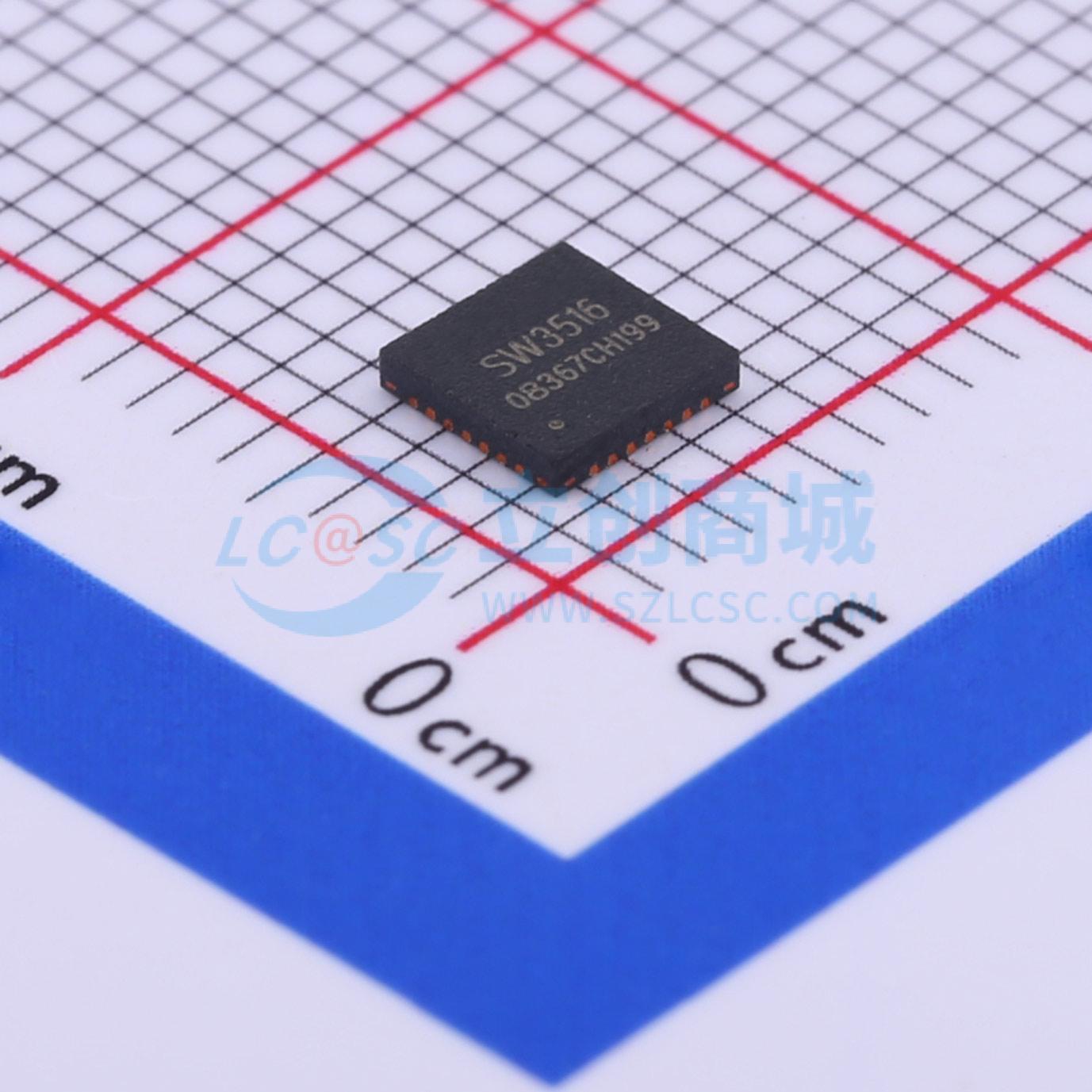

温馨提醒：图片仅供参考，商品以实物为准
SW3516H
SW3516H
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ISMARTWARE(珠海智融)
- 商品型号
- SW3516H
- 商品编号
- C406808
- 商品封装
- QFN-28-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.03克(g)
- 网友设计参考
- SW3516 4通道快速充电器
商品参数
参数完善中
商品概述
SW3516 是一款高集成度的快充车充芯片，支持 A+C 口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议车充解决方案。
商品特性
- 输出电流高达 5A
- 输入电压范围 6~40V
- 支持 CC/CV 模式
- 支持双口独立限流
- 支持线损补偿
- 支持温度控制
- 支持 PPS/PD3.0/PD2.0
- 支持 QC4+/QC4/QC3.0/QC2.0
- 支持 AFC
- 支持 FCP
- 支持 SCP
- 支持 PE2.0/PE1.1
- 支持 SFCP
- 支持低压直充
- 内置 USB Type-C 接口逻辑
- 支持 DFP/Source 角色
- 支持 BC1.2 DCP 模式
- 支持苹果/三星大电流充电模式识别
- 内置快充指示灯驱动
- 软启动
- 输入过压保护
- 输入欠压保护
- 输出过流保护
- 输出短路保护
- 过温保护
- 支持 I2C 接口
- QFN-28(4x4mm) 封装
应用领域
- 车充
- 适配器
- 插排
