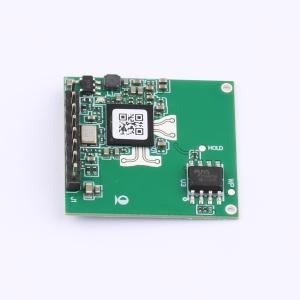

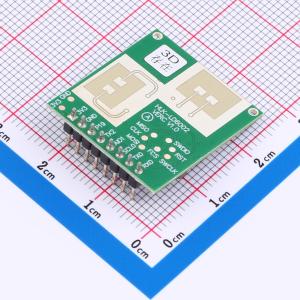

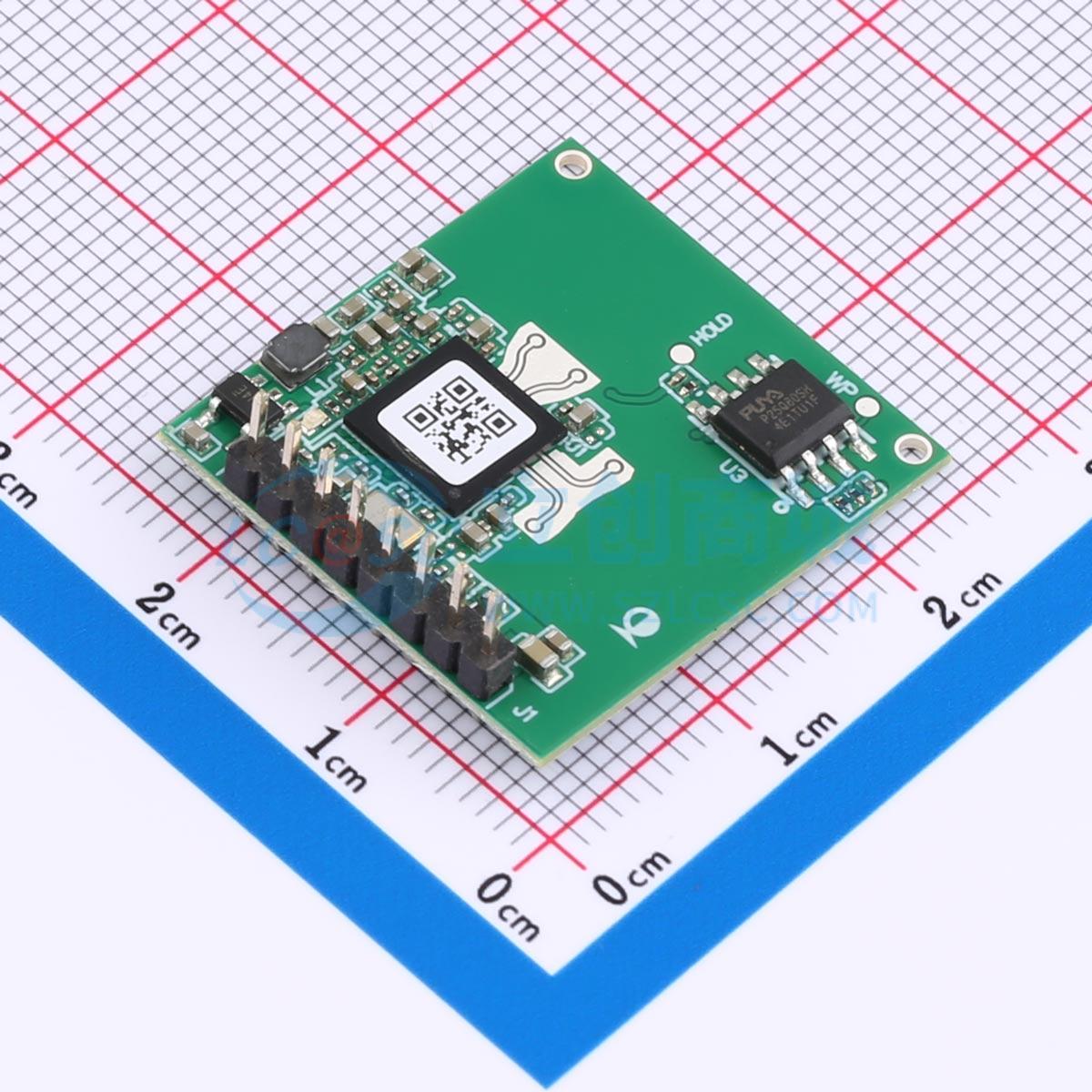

HLK-LD6002B
3D存在雷达模组
- 描述
- HLK-LD6002B 单片集成57~64GHz 射频收发系统，2T2R PCB 微带天线，1MB flash，雷达信号处理单元，ARM Cortex -M3 内核。本模块基于FMCW 信号处理机制，结合雷达信号处理算法，实现高灵敏度的人体状态感应，可识别运动和微动，静止的人体，并可计算出目标距离，速度等辅助信息。本模块基于两发两收天线形式，具于较宽的波束角，适用于吸顶安装。支持GPIO，UART 信号输出，可灵活应用于不同的智能场景和产品。
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- HLK-LD6002B
- 商品编号
- C37750238
- 包装方式
- 袋装
- 商品毛重
- 2.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 传感器模块 | |
| 传感器模块类型 | 3D存在雷达 | |
| 工作电压 | 3.1V~3.5V | |
| 工作电流 | 600mA | |
| 接口类型 | I2C | |
| 直径(φD) | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 25mm | |
| 宽度 | 25mm | |
| 高度 | - | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 低功耗模式 |
商品概述
HLK-LD6002B是一款感应模组，基于ADT6101P芯片开发，单片集成57~64GHz射频收发系统、2T2R PCB微带天线、1MB闪存、信号处理单元以及ARM Cortex-M3内核。该模块采用调频连续波信号处理机制，结合信号处理算法，实现高灵敏度的人体状态感应，能够识别运动和微动，以及静止的人体，并可计算目标距离、速度等辅助信息。该模块基于两发两收天线形式，具有较宽的波束角，适用于吸顶安装。它支持GPIO和UART信号输出，可灵活应用于不同的智能场景和产品。
商品特性
- 基于调频连续波信号进行探测
- 探测角度大，支持水平±60°、俯仰±60°检测
- 支持顶装与侧装模式切换，最大感应距离6米
- 最大支持3人目标运动跟踪，输出人员位置的x、y、z坐标
- 能实现室内人员的运动和静止检测，在区间内准确识别，支持感应区间划分，屏蔽区间内外干扰
- 提供通用UART接口及通讯协议
- 支持通过UART调节参数，满足不同场景需求
- 尺寸小巧，仅为25×31.5毫米，支持排针接插和贴片连接两种方式
- 不受温度、湿度、噪声、气流、灰尘、光照等环境影响
应用领域
- 智能家电应用
- 人体感应灯应用
- 智能家居场景应用
