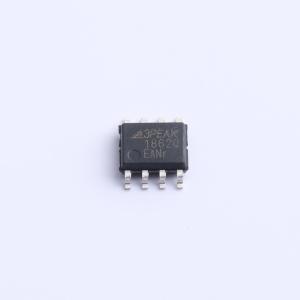

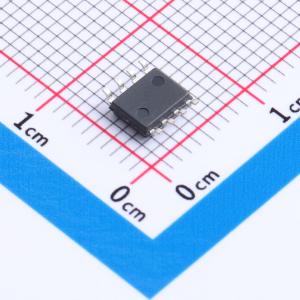

TPA1862Q-SO1R-S
36-V,6-MHz,零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1862Q-SO1R-S
- 商品编号
- C37694570
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 4.5V~36V | |
| 输入失调电压(Vos) | 40uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 6MHz | |
| 轨到轨 | 轨到轨输出 | |
| 压摆率(SR) | 5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 140dB | |
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 95mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；零漂移/自动稳零 |
商品概述
TPA186xQ系列是最新的高电源电压放大器，具有40微伏的低失调电压、低噪声和稳定的高频响应。该系列采用专有设计技术，在每放大器仅消耗1.4毫安静态电流的同时，实现了6兆赫兹带宽、5伏/微秒压摆率和低失真的卓越交流性能。其共模输入电压范围扩展至V-，输出为轨到轨摆幅。该系列具备过温保护功能以确保芯片安全。当芯片结温达到约170摄氏度时，输出进入高阻态；当结温降至约150摄氏度时，功能恢复。该系列具有极小的功率温度系数，有利于温度敏感型应用。
商品特性
- 电源电压：4.5 V ~ 36 V 或 ±2.25 V ~ ±18 V
- 失调电压：在25摄氏度时最大为±40微伏
- 差分输入电压范围可达电源轨，可作为比较器工作
- 输入轨至-Vs，轨到轨输出
- 带宽：6兆赫兹，压摆率：5伏/微秒
- 优异的电磁干扰抑制性能：在1吉赫兹时为85分贝
- 过温保护
- 低噪声：在1千赫兹时为8纳伏/√赫兹
- 符合AEC-Q100认证
- 工作温度范围：-40摄氏度 ~ 125摄氏度
应用领域
- 仪器仪表
- 有源滤波器、ASIC输入或输出放大器
- 传感器接口
- 电机控制
- 工业控制
