温馨提醒：图片仅供参考，商品以实物为准

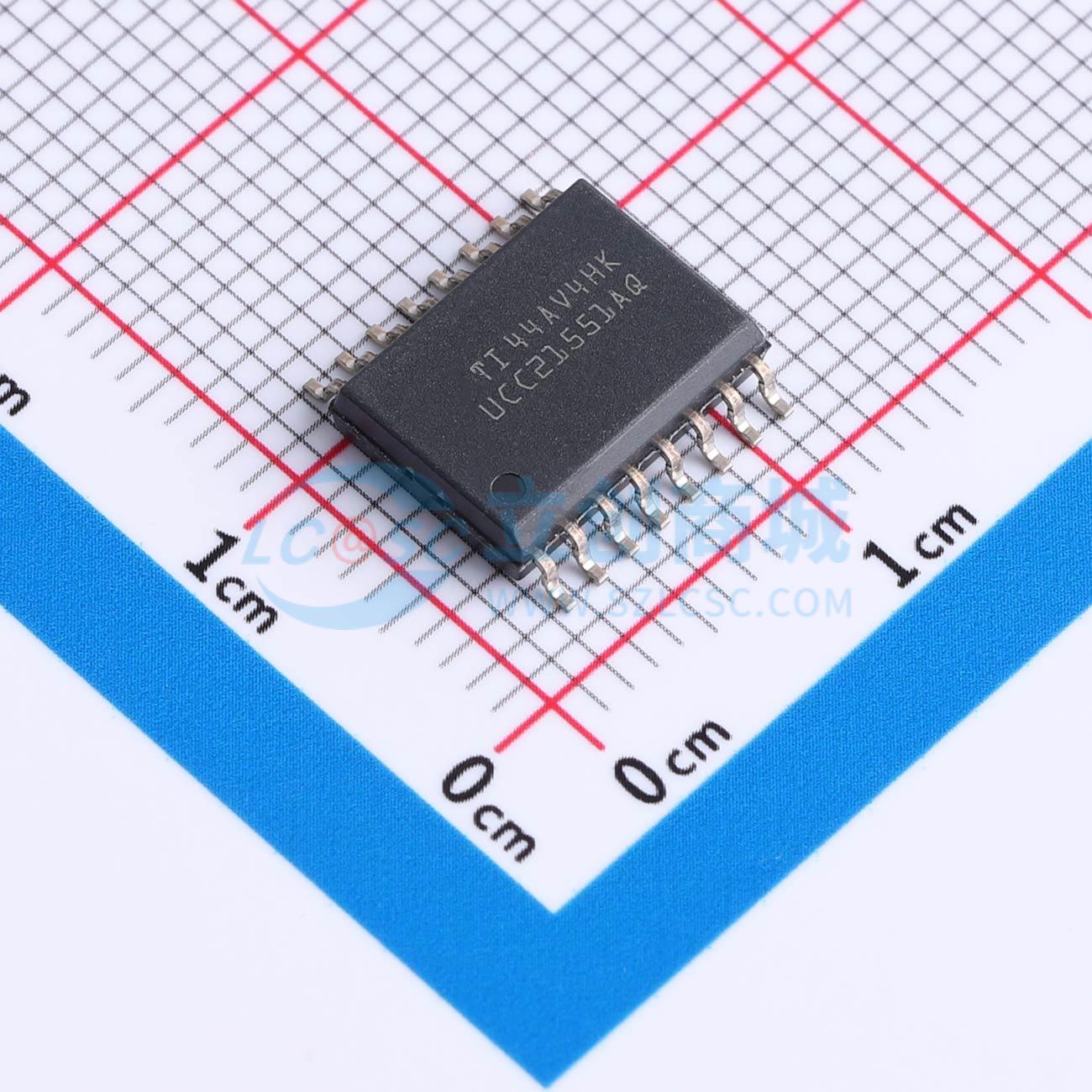

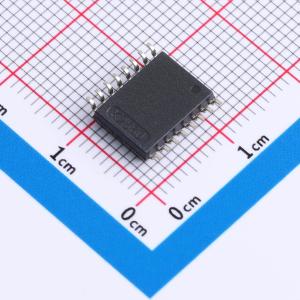

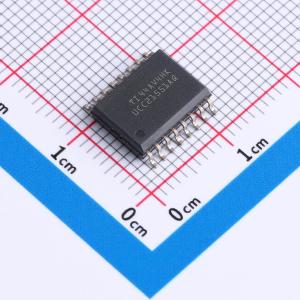

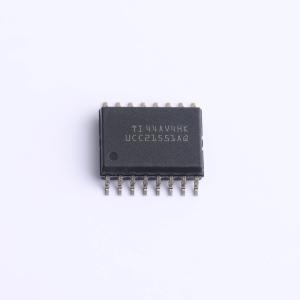

UCC21551AQDWRQ1
汽车级4A、6A增强型隔离式双通道栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是具有可编程死区时间和宽温度范围的隔离式双通道栅极驱动器系列。该器件采用4A峰值拉电流和6A峰值灌电流来驱动功率MOSFET、SiC和IGBT晶体管。可以配置为两个低侧驱动器、两个高侧驱动器或一个半桥驱动器。输入侧通过一个5kVRMS隔离栅与两个输出驱动器相隔离，其共模瞬态抗扰度(CMTI)的最小值为125V/ns
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC21551AQDWRQ1
- 商品编号
- C37662329
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.304064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 隔离电压(Vrms) | 5000V | |
| 负载类型 | MOSFET、IGBT、SiC | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 8ns | |
| 下降时间(tf) | 8ns | |
| 传播延迟 tpLH | 33ns | |
| 传播延迟 tpHL | 33ns | |
| 静态电流(Iq) | 1.4mA | |
| CMTI(kV/us) | 125kV/us | |
| 驱动侧工作电压 | 6.5V~25V | |
| 功能特性 | 死区时间控制 |
