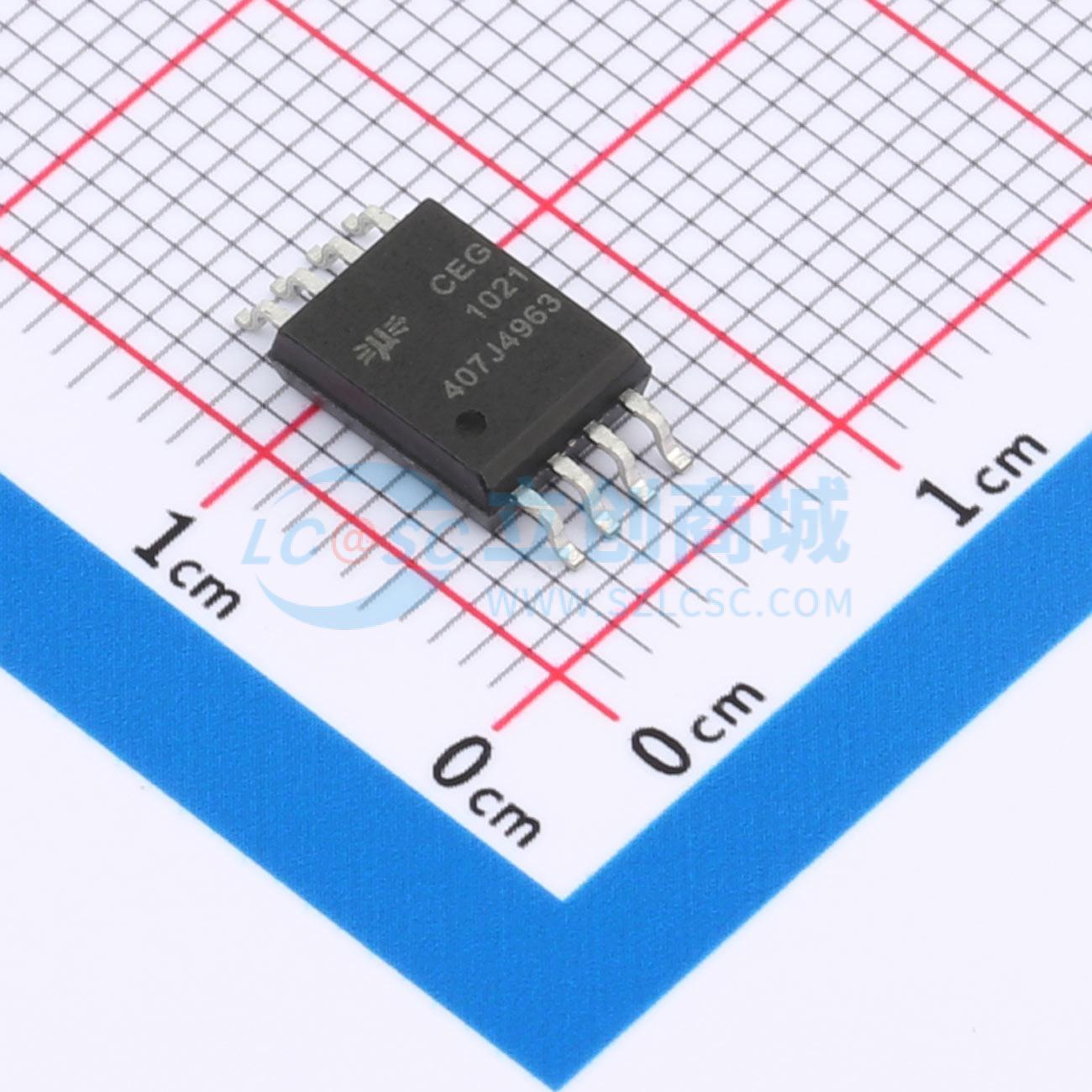

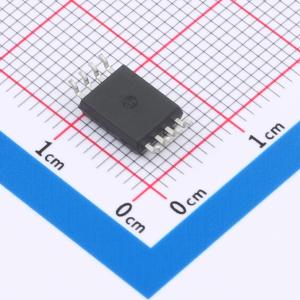

温馨提醒：图片仅供参考，商品以实物为准

CEG1021

两通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2通道数字隔离器隔离耐压：15KV 最大数据率：150Kbps 默认电平为高正向通道数：1 反向通道数：1
品牌名称: coileasy(线易)
商品型号: CEG1021
商品编号: C37648292
商品封装: SOP-8-300mil
包装方式: 编带
商品毛重: 0.55225克(g)

商品参数

商品概述

CEG1021 系列是双通道磁隔通用数字隔离器，采用芯片级微型变压器以及专有的调制解调技术进行信号传输，具有加宽隔离间距，可实现大于15 kVrms 耐压。CEG1021 包含1 个反向信号通道和1 个正向信号通道，信号传输延时典型值均约 0.8 μs。在输入供电掉电或者输入信号引脚浮空的条件下，CEG1021默认输出电平为高。

商品特性

传输数据率: 0-150kbps
低功耗 0.7 mA @ 3.3V/通道
显著优于光耦的传输延时: 约0.8 μs
输入电压范围: 3.0 V 到 5.5 V
工作温度范围: -40 ℃ 到 +125 ℃
隔离耐压: >15 kVrms
共模瞬态抑制： >± 50 kV/μs
SOW-8 封装(宽体)

应用领域

智能电表
工业自动化
家用电器
隔离数据总线

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(1200个/圆盘，最小起订量 1 个)

个

起订量：1 个1200个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	150Kbps
	默认输出	高电平
	隔离电压(Vrms)	15000

	属性	参数值
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	760ns
