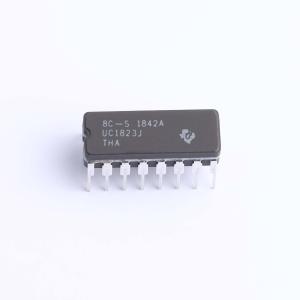

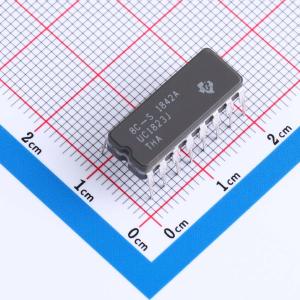

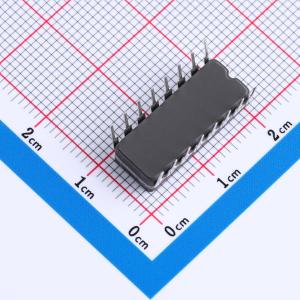

UC1823J

UC1823J

描述

PWM控制IC针对高频开关模式电源应用进行了优化。特别注意最小化通过比较器和逻辑电路的传播延迟，同时最大化误差放大器的带宽和压摆率。该控制器设计用于电流模式或电压模式系统，具备输入电压前馈能力。保护电路包括电流限制比较器、TTL兼容关断端口和软启动引脚，软启动引脚还可兼作最大占空比钳位。逻辑完全锁存，以提供无抖动操作并禁止输出端出现多个脉冲。具有800mV迟滞的欠压锁定部分可确保低启动电流。在欠压锁定期间，输出为高阻抗。电流限制参考（引脚11）是电流限制比较器的直流输入电压。这些器件具有图腾柱输出，旨在从电容性负载（如功率MOSFET的栅极）汲取和提供高峰值电流。导通状态定义为高电平。

品牌名称

TI(德州仪器)

商品型号

UC1823J

商品编号

C37586731

商品封装

CDIP-16​

包装方式

袋装

商品毛重

1克(g)
