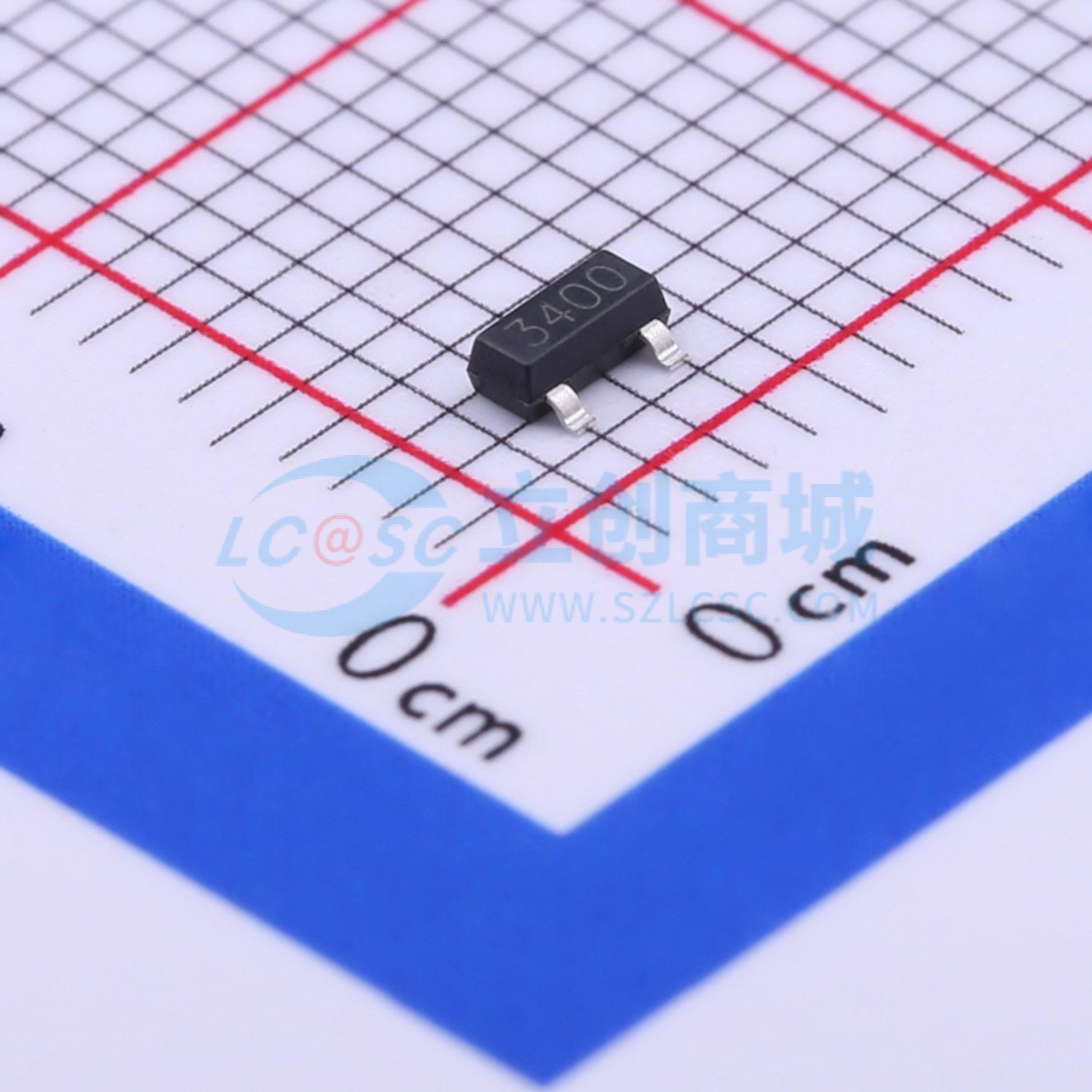

温馨提醒：图片仅供参考，商品以实物为准
JST3400
1个N沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道 30V 5.8A
- 品牌名称
- JESTEK(吉思泰)
- 商品型号
- JST3400
- 商品编号
- C404850
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 60mΩ@2.5V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 1.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@15V | |
| 输入电容(Ciss) | 1.155nF | |
| 反向传输电容(Crss) | 84pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 108pF |
商品特性
- 在VGS = 10V时，RDS(ON) ≤ 33mΩ
- 在VGS = 4.5V时，RDS(ON) ≤ 39mΩ
- 在VGS = 2.5V时，RDS(ON) ≤ 60mΩ
应用领域
- 负载/电源开关
- 接口开关
