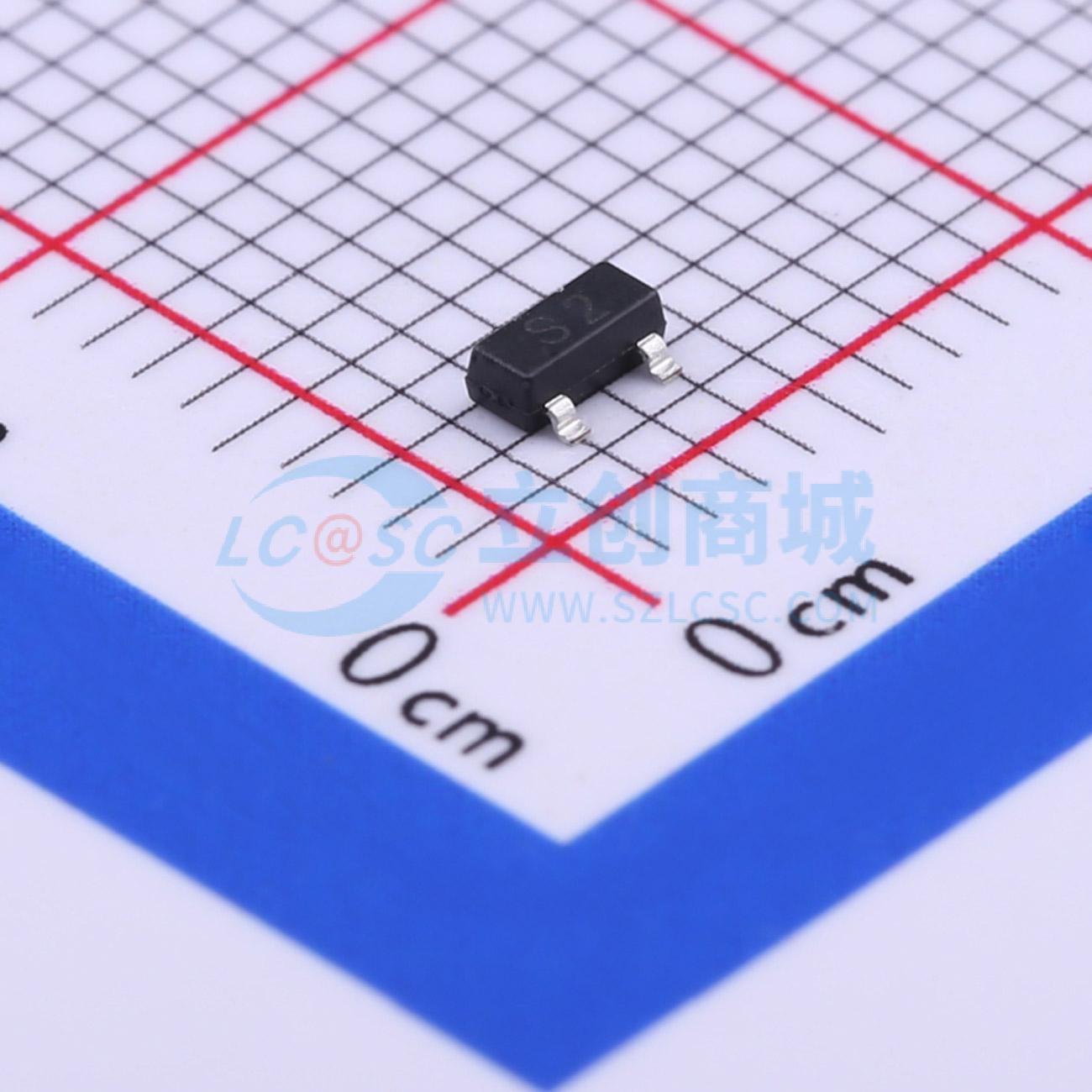

温馨提醒：图片仅供参考，商品以实物为准
JST2302H
1个N沟道 耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道 20V 3A
- 品牌名称
- JESTEK(吉思泰)
- 商品型号
- JST2302H
- 商品编号
- C404848
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 70mΩ@2.5V | |
| 耗散功率(Pd) | 400mW | |
| 阈值电压(Vgs(th)) | 1.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 310pF | |
| 反向传输电容(Crss) | 86pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 125pF |
商品特性
- 在VGS = 4.5V时，RDS(ON) ≤ 46mΩ
- 在VGS = 2.5V时，RDS(ON) ≤ 70mΩ
应用领域
- 便携式设备负载开关
- DC/DC转换器
