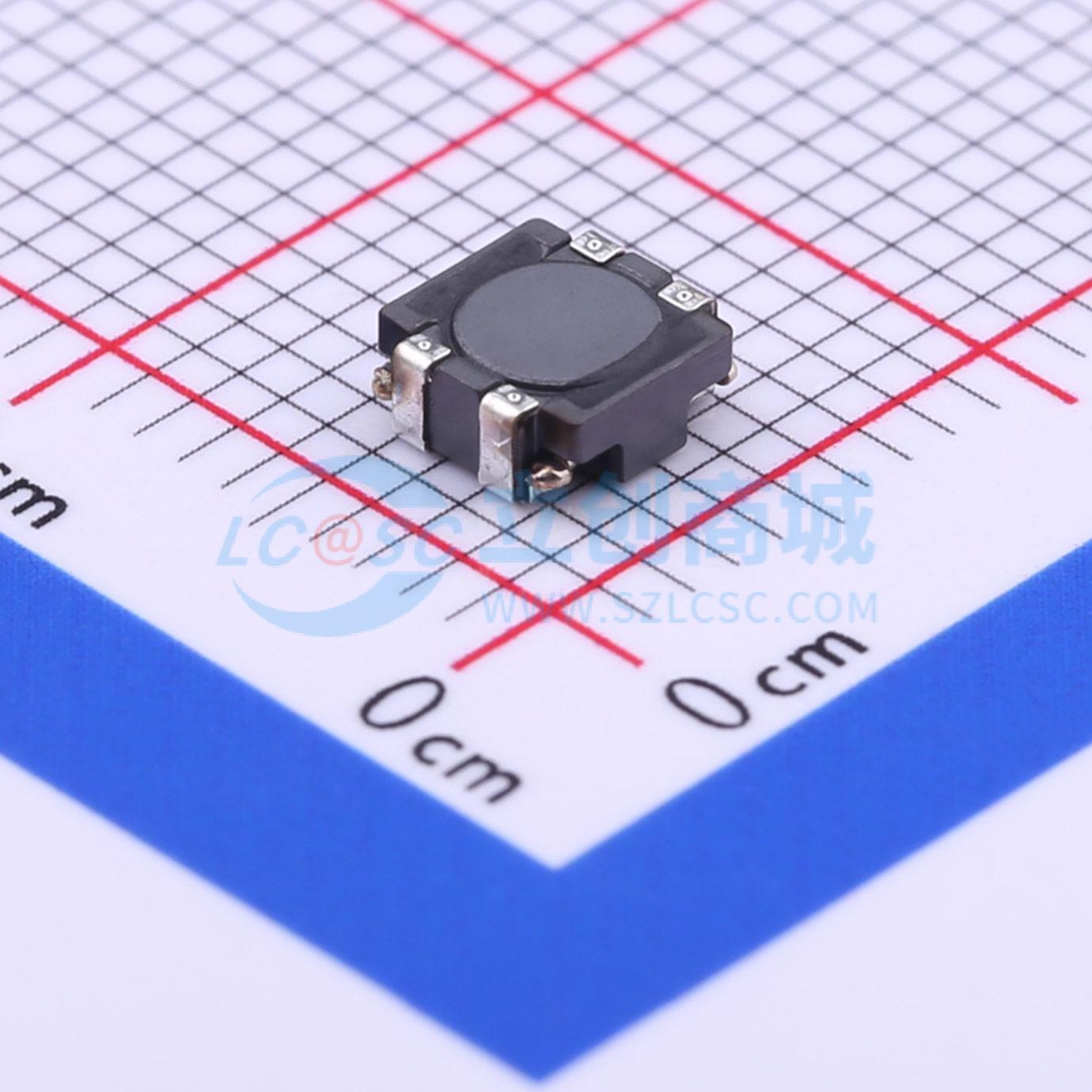

温馨提醒：图片仅供参考，商品以实物为准
ACM4520V-142-2P-T00
两路 贴片共模滤波器 阻抗1.4kΩ@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：通过采用专用磁芯，在保持高阻抗特性的同时实现了小型化。 低轮廓设计使其非常适合表面贴装。 该产品系列设计用于在125℃环境下最大电流可达1.5A。 工作温度范围：-40至+125℃。 符合AEC-Q200标准。应用：用于各种直流电源线、多媒体设备和汽车信息应用的各种电子设备的电源线中的共模噪声抑制。
- 品牌名称
- TDK
- 商品型号
- ACM4520V-142-2P-T00
- 商品编号
- C404373
- 商品封装
- SMD-4P,4.7x4.5mm
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 1A | |
| 阻抗@频率 | 1.4kΩ@100MHz | |
| 额定电压 | 50V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | - | |
| 直流电阻(DCR) | 80mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
