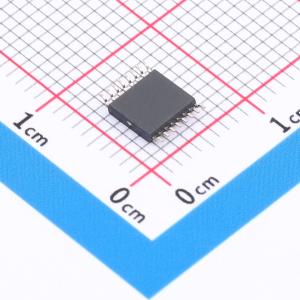

温馨提醒：图片仅供参考，商品以实物为准

TMUX6236PWR

具有1.8V逻辑电平的36V、低RON、2:1(SPDT)、双通道精密开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有两个 2:1 开关的互补金属氧化物半导体 (CMOS) 开关。该器件在双电源（±4.5V 至 ±18V）、单电源（4.5V 至 36V）或非对称电源（例如 VDD = 12V，VSS =-5V）供电时均能正常运行。可支持源极 (Sx) 和漏极 (D) 引脚上 VSS 到 VDD 范围的双向模拟和数字信号。所有逻辑控制输入均支持 1.8V 到 VDD 的逻辑电平，当器件在有效电源电压范围内运行时，可实现 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。
品牌名称: TI(德州仪器)
商品型号: TMUX6236PWR
商品编号: C37405251
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

TMUX6236 是一款具有两个 2:1 开关的互补金属氧化物半导体 (CMOS) 开关。该器件在双电源（±4.5V 至 ±18V）、单电源（4.5V 至 36V）或非对称电源（例如 VDD = +12V，VSS = -5V）供电时均能正常运行。TMUX6236 可支持源极 (Sx) 和漏极 (D) 引脚上 VSS 到 VDD 范围的双向模拟和数字信号。所有逻辑控制输入均支持 1.8V 到 VDD 的逻辑电平，当器件在有效电源电压范围内运行时，可实现 TTL 和CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

商品特性

双电源电压范围:±4.5V 至 ±18V
单电源电压范围:4.5V 至 36V
低导通电阻:2Ω
大电流支持:330mA（最大值）(WQFN)
-40℃ 至 +125℃ 工作温度
兼容 1.8V 逻辑电平
逻辑引脚上的集成下拉电阻
失效防护逻辑
轨至轨运行
双向运行

应用领域

工厂自动化和工业控制
可编程逻辑控制器 (PLC)
模拟输入模块
ATE 测试设备
电池监控系统
超声波扫描仪
患者监护和诊断
光纤网络
光学测试设备
远程无线电单元
有线网络
数据采集系统

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	4Ω
	工作电压	4.5V~36V

	属性	参数值
	导通时间(ton)	340ns
	关闭时间(toff)	295ns
	工作温度	-40℃~+125℃
	功能特性	双向模拟通道；故障保护
	电荷注入	78pC
