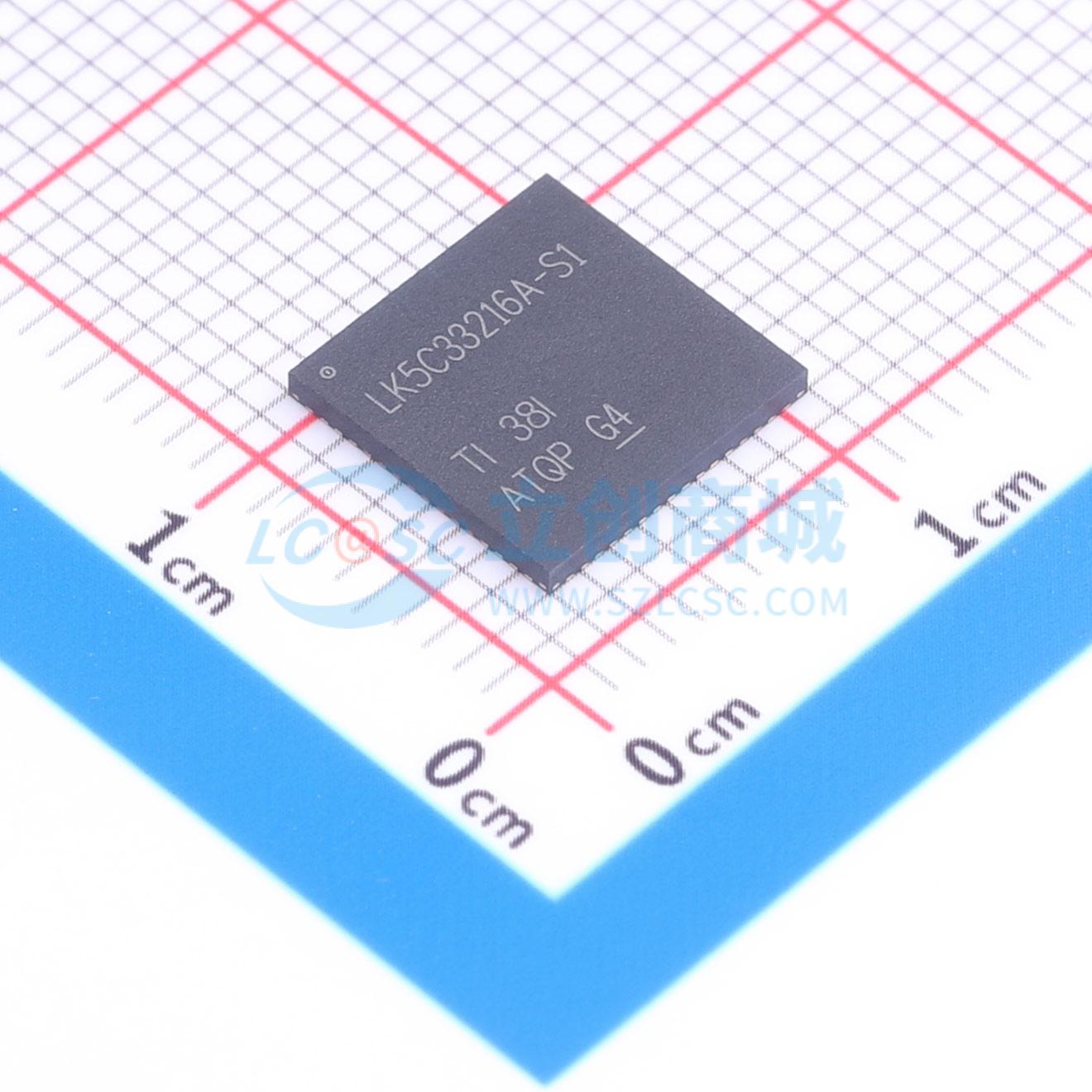

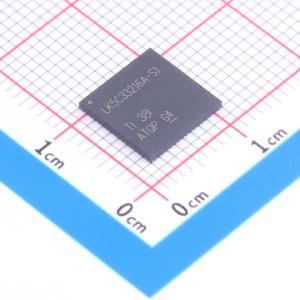

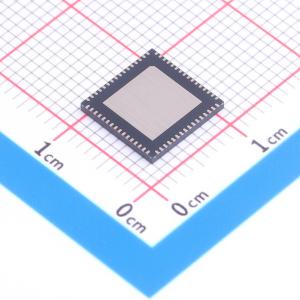

LMK5C33216ARGCTS1

LMK5C33216AS1是一款满足无线通信和基础设施应用严格要求的高性能网络同步器和抖动清理器。该器件捆绑了IEEE-1588 PTP同步到主参考时钟源的软件支持。该器件集成三个DPLL和三个APLL，提供无中断切换和抖动衰减，具有可编程环路带宽(LBW)和一个外部环路滤波电容，可最大限度提高灵活性和易用性。APLL3采用TI专有的体声波(BAW)技术，具备超高性能。BAW APLL可生成491.52MHz输出时钟，在12kHz至20MHz范围内典型RMS抖动为40fs、最大RMS抖动为60fs，不受DPLL参考输入频率和抖动特性的影响。APLL2和APLL1（传统LC VCO）为第二或第三频率和/或同步域提供选项。参考验证电路监控DPLL参考输入，当输入被检测到或丢失时自动执行无中断切换。零延迟模式(ZDM)可控制输入和输出之间的相位关系。该器件可通过I2C或SPI完全编程。集成的EEPROM可用于自定义系统启动时钟。该器件还具备工厂默认ROM配置文件作为后备选项。

• 基于超低抖动BAW VCO的无线时钟
• 在491.52MHz处典型RMS抖动为40fs、最大RMS抖动为57fs；在245.76MHz处典型RMS抖动为50fs、最大RMS抖动为62fs
• 包含三个高性能数字锁相环(DPLL)，每个配对一个模拟锁相环(APLL)
• DPLL环路带宽可编程范围为1mHz至4kHz
• DCO频率调节步长小于1ppt
• 两个差分或单端DPLL输入
• 输入频率范围为1Hz (1PPS) 至800MHz
• 支持数字保持和无中断切换
• 16路差分输出，支持可编程HSDS、AC-LVPECL、LVDS和HSCL输出格式
• 配置为OUT[1:0]_P/N、GPIO1、GPIO2上的6路LVCMOS频率输出和OUT[15:0]_P/N上的14路差分输出时，最多可提供20路总频率输出
• 输出频率范围为1Hz (1PPS) 至1250MHz，支持可编程摆幅和共模
• 符合PCIe Gen 1至6标准
• 支持I2C、3线SPI或4线SPI通信
• 工作温度范围为-40℃ 至 85℃

• 4G和5G无线网络
• 有源天线系统(AAS)、mMIMO
• 宏远程射频单元(RRU)
• CPRI/eCPRI基带、集中式、分布式单元(BBU、CU、DU)
• 小型蜂窝基站
• SyncE (G.8262)、SONET/SDH (Stratum 3/3E、G.813、GR-1244、GR-253)、IEEE-1588 PTP从时钟
• 112G/224G PAM4 SerDes的抖动清理、漂移衰减和参考时钟生成
• 光传送网(OTN G.709)
• 宽带固网接入
• 工业
• 测试与测量
