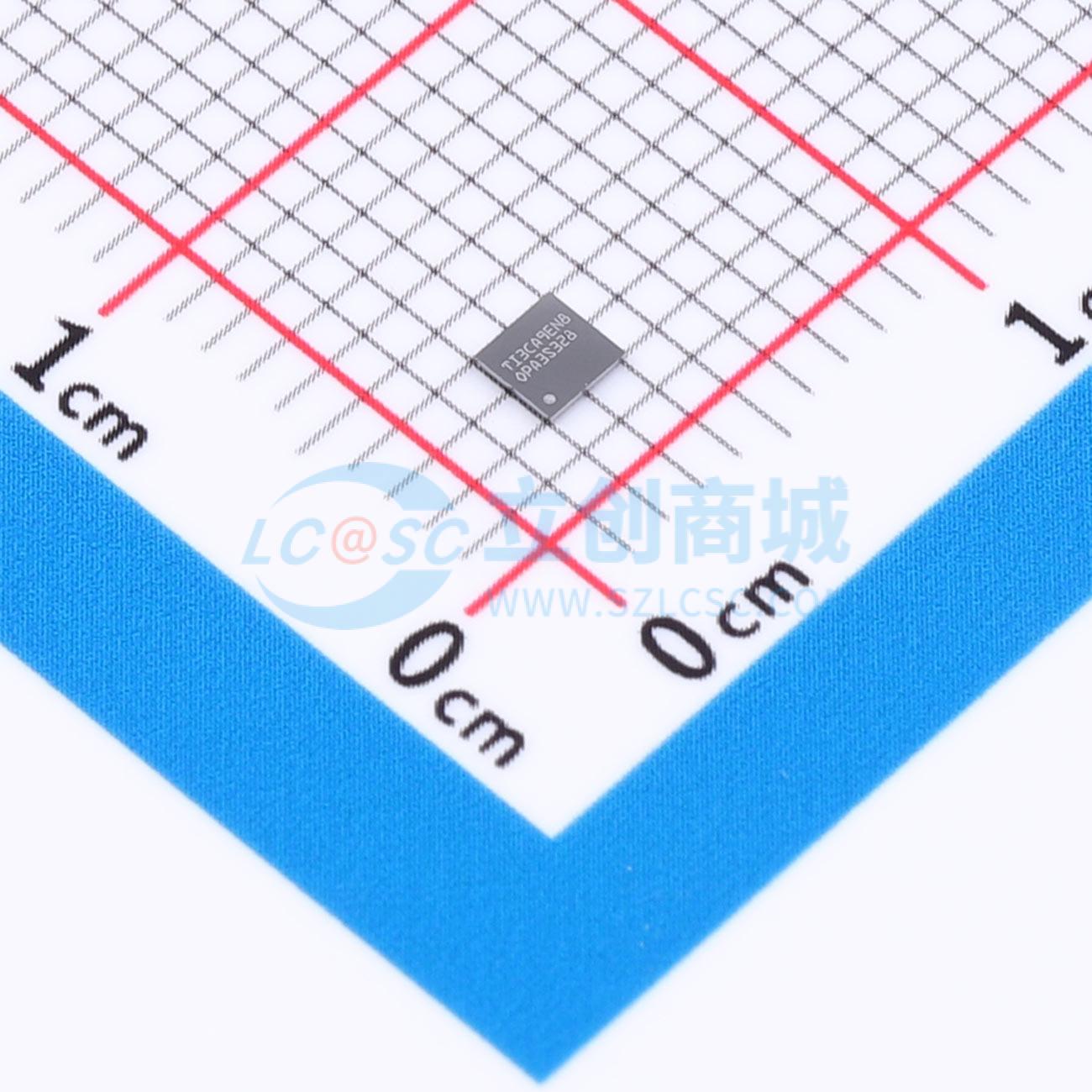

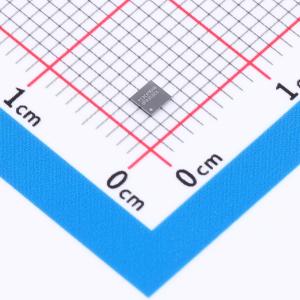

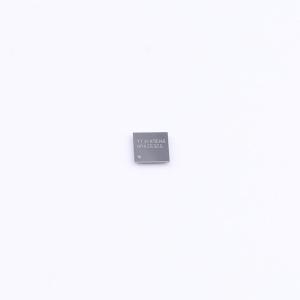

OPA3S328YBJR
OPA3S328YBJR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA3S328YBJR
- 商品编号
- C37394136
- 商品封装
- DSBGA-24(2x2)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 150nV/℃ | |
| 增益带宽积(GBW) | 40MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 30V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 6.1nV/√Hz@10kHz | |
| 输入偏置电流(Ib) | 0.2pA | |
| 静态电流(Iq) | 3.8mA | |
| 输出电流 | 63mA | |
| 输入失调电流(Ios) | 0.2pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；使能/关断功能；内置补偿；反相位输入保护；可编程增益 |
商品概述
OPA3S328是一款精密低电压CMOS运算放大器，集成了针对灵活跨阻应用优化的开关。低输入偏置电流和低输入电容可支持小于1 nA的低光电流工作场景下实现高频跨阻增益。OPA3S328集成的开关、低失调特性以及轨到轨输出性能，可在多个数量级的电流值范围内实现高精度。小型封装搭配集成开关，可实现可选跨阻增益，有助于缩小空间受限应用的尺寸。OPA3S328具备零交越输入技术，可让输入共模范围覆盖整个电源范围，不会产生失调偏差。该器件提供使能/禁用功能，可支持测试测量领域的便携式手持应用。禁用时，OPA3S328输出阻抗典型值为100 GΩ，允许多个跨阻通道实现线或应用。
商品特性
- 集成开关，适用于跨阻应用的精密运算放大器
- 带宽:40 MHz
- 最大失调电压:60 μV
- 最大失调漂移:1 μV/℃
- 输入偏置电流:0.2 pA
- 轨到轨输入和输出
- 零交越输入级
- 10 kHz时电压噪声:6.1 nV/√Hz
- 10 kHz时电流噪声:0.125 pA/√Hz
- 开关泄漏:10 pA
- 压摆率:30 V/μs
- 每通道静态电流:3.8 mA
- 关断模式电流:30 μA
- 关断模式输出阻抗:100 GΩ
- 单电源电压范围:2.2 V 至 5.5 V
- 单位增益稳定
- 提供小型封装:
- 20引脚，3.5 mm × 3.5 mm VQFN
- 2.0 mm × 2.0 mm DSBGA
应用领域
- 光传输直流互连
- 光模块
- 光网络终端单元(ONT)
- 小型蜂窝基站
- 数字万用表(DMM)
- 数据采集(DAQ)
