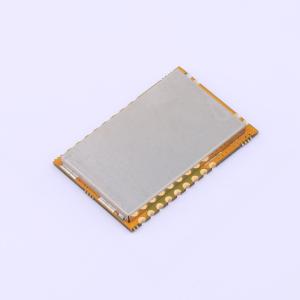

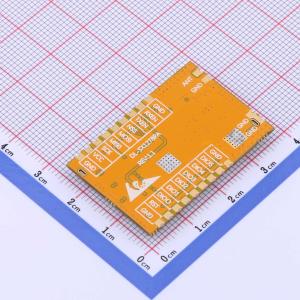

DL-SX1278PA

lora模块 sx1278 带PA放大功率多倍超远距离抗干扰抗辐射强

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: lora模块sx1278，带PA远多倍距离，放大功率，接收发射模块双向收发一体，频段范围410~510MHz,semtech,高灵敏度可达-149dBm,抗干扰性能强,远距离6km，速率：0.018~37.5Kbps@lora，1.2~300@FSK。专为远距离、低带宽、低功耗、大量连接、组网灵活的物联网应用而设计，因此被广泛部署在智慧安防、智能家居和楼宇、智能抄表、智慧农业、工业控制等多个垂直行业。LoRa的网络架构：常见的LoRa应用中使用的网络架构包括私有协议网络和 LoRaWAN网络。LoRa私有协议网络：星状网络、点对点最为常见，同时也有其他的形式网络结构比如LoRa电表应用采用LoRa Mesh树状结构，网状结构等，本模块都可以支持。
品牌名称: DreamLNK(骏晔科技)
商品型号: DL-SX1278PA
商品编号: C3345217

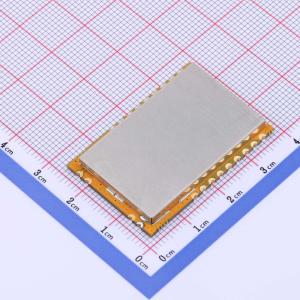

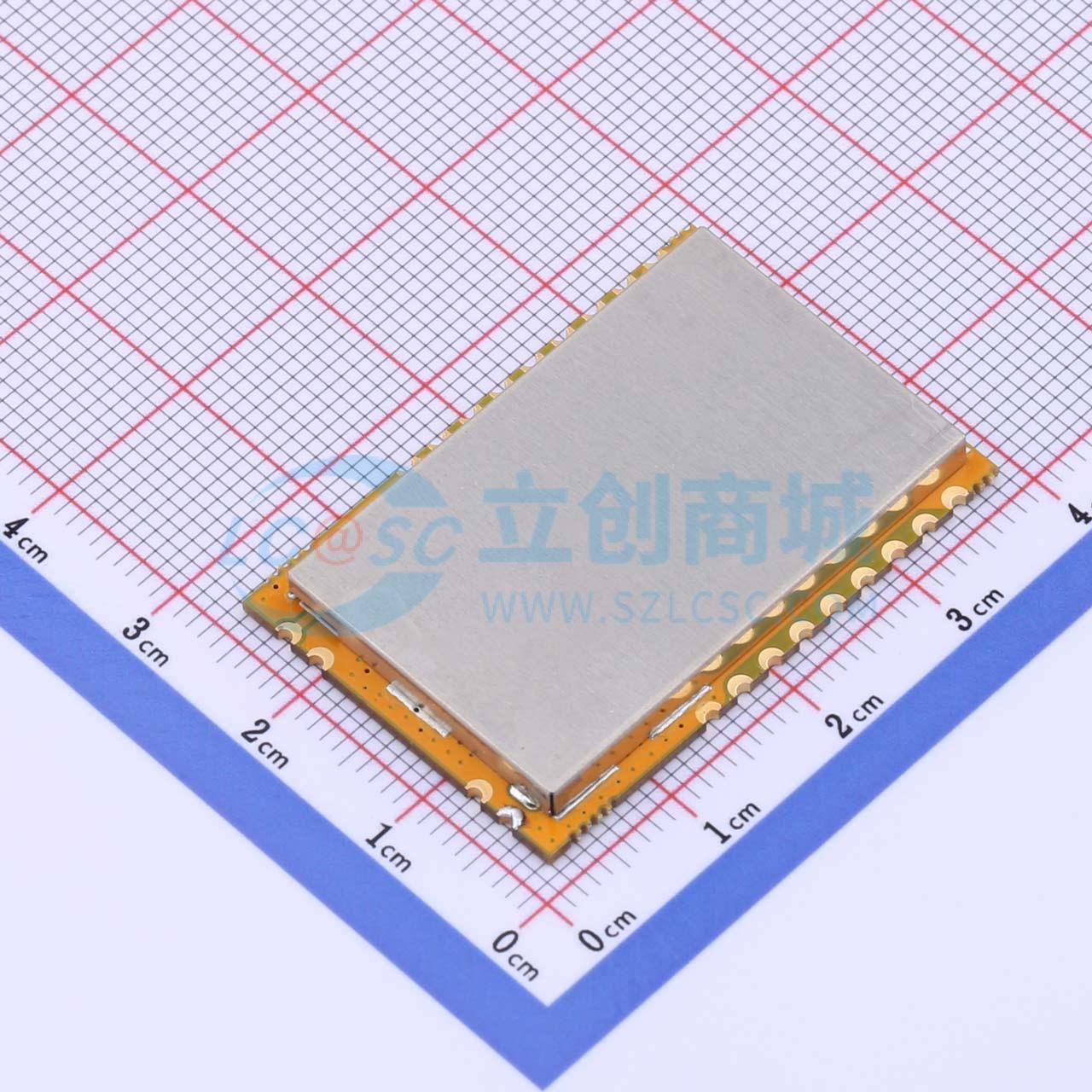

商品封装: SMD,37x25mm
包装方式: 袋装
商品毛重: 5.82克(g)

商品参数

商品概述

DL-SX1278PA是基于射频芯片SX1278为核心自主研发的LoRa模块，为了满足更远的传输距离和覆盖率，模块内部集成了功率放大器(PA)与低噪声放大器（LNA），使得模块在芯片的基础上提高了3倍多的信号功率输出达到了1W，同时又进一步提升了接收灵敏度，充足的链路预算以及凭借先进的LoRa调制技术，使通信能够实现更远的传输距离以及更强的抗干扰和稳定性。 DL-SX1278PA主要采用新一代LoRa调制技术，其芯片具有-149dBm@LoRa的最高灵敏度，功耗低，传输距离远，抗干扰能力强，保密性高，隐蔽性高，发射功率大小可通过软件配置，模块最大输出功率可达30dBm。相对传统调制技术，LoRa调制技术在抗阻塞和选择方面具有明显优势，解决了传统设计方案无法同时兼顾距离、抗干扰、信号死角和功耗的问题。

商品特性

支持(G)FSK、LoRa等调制方式
芯片支持频段范围137~525MHz
模块推荐频率：410~510MHz(模块具有宽频性能好的特点，且可以包含ISM工业频段)
工作电压5V，模块最高可输出30dBm（1W）的功率，瞬间最大工作电流640mA
支持自动射频信号检测CAD(Channel activity detection)
接收状态下具有低功耗特性，接收电流17mA(软件上采用CAD工作模式可以有效减低整体的电流消耗实现电池供电)
休眠电流1uA
支持快速跳频，支持CRC硬件校验，中断DIOx映射
芯片理论灵敏度-149dBm@LoRa
工业级标准设计，支持-30~85°C下长时间使用
支持扩频因子：SF6/SF7/SF8/SF9/SF10/SF11/SF12
芯片支持的带宽: 7.8/10.4/15.6/20.8/31.25/41.7/62.5/125/250/500kHz

应用领域

无线自动抄表（水表、电表、气表）
工业控制器、传感器
超远距离数据通讯
农业自动化解决方案
智能家居系统
智能停车系统
智能安防监控
集装箱信息管理
智能楼宇自动化
供应链物流

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LoRa模块
	工作频段	433MHz
	发射功率	30dBm
	接口类型	SPI
	调制方式	LoRa；GFSK

	属性	参数值
	工作电压	5V
	天线形式	板载PCB天线
	接收电流	17mA
	发送电流	600mA
	接收灵敏度	-122dBm
