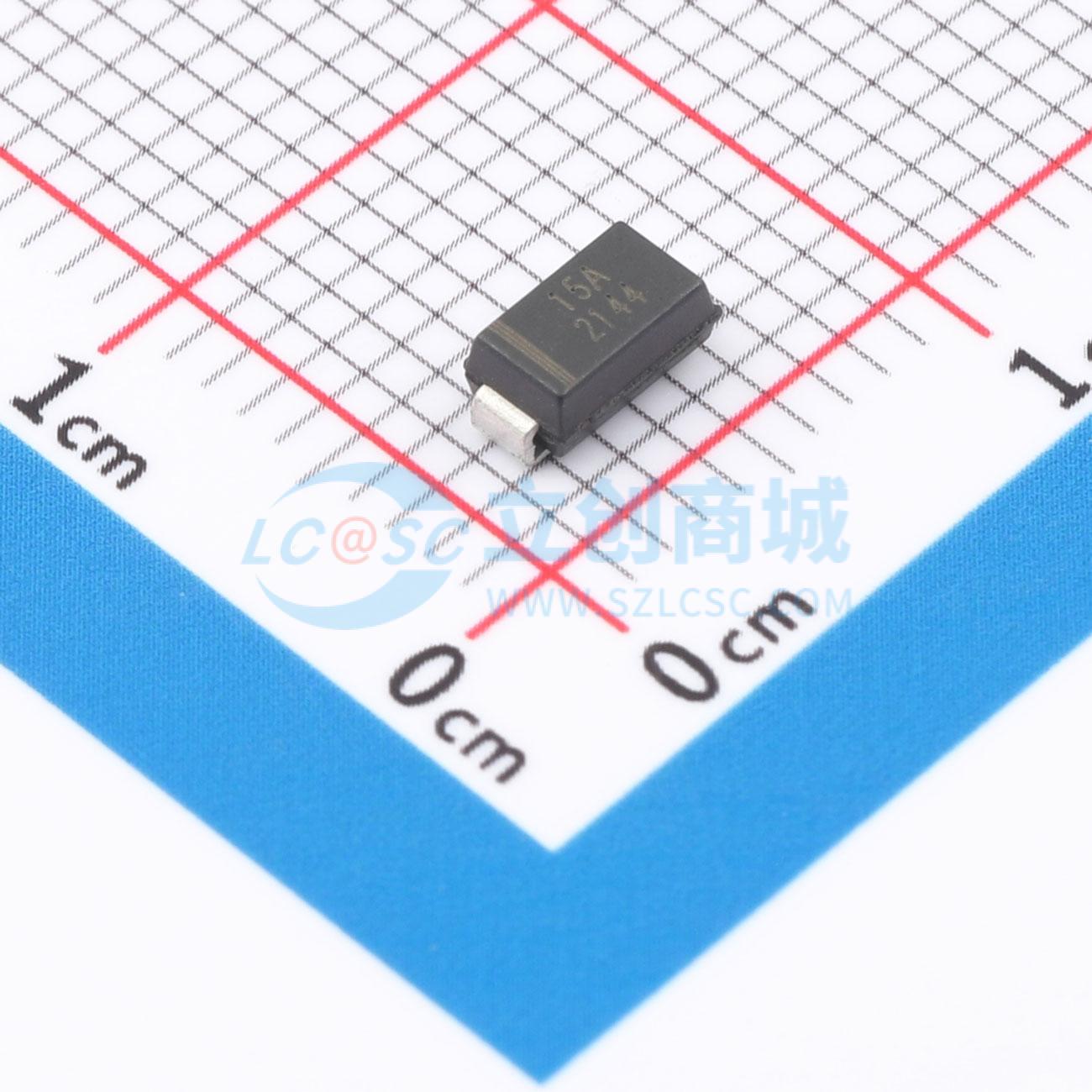

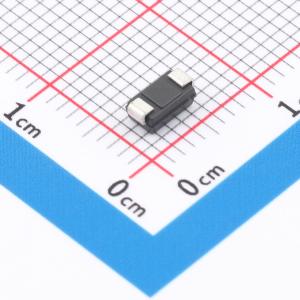

温馨提醒：图片仅供参考，商品以实物为准
P4SMA15A
单向 19.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形SMA封装。 出色的钳位能力。 10/1000 μs波形下400 W峰值脉冲功率能力。 典型IR小于1 μA（高于12 V时）。 快速响应时间：通常从0 V到VBR最小小于1.0 ps。 高温回流焊接：端子处+260 °C / 40 s。应用：消费电子。 电信
- 品牌名称
- EATON(伊顿)
- 商品型号
- P4SMA15A
- 商品编号
- C37272851
- 商品封装
- DO-214AC
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 钳位电压 | 21.2V | |
| 峰值脉冲电流(Ipp) | 19.3A | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 低外形SMA封装
- 出色的钳位能力
- 在10/1000 μs波形下，具有400 W的峰值脉冲功率能力
- 在12 V以上时，典型反向电流（IR）小于1 μA
- 快速响应时间：从0 V到最小击穿电压（VBR）通常小于1.0 ps
- 高温回流焊：引脚处+260 °C / 40 s
- 塑料封装符合UL 94 V - 0阻燃等级
- 符合湿度敏感度等级（MSL）1级
- 引脚：镀锡引线，符合J - STD - 002可焊性要求
- 适用于表面贴装应用，以优化电路板空间
- 通过UL 497B认证。文件编号：E198449，指南QVGQ2
应用领域
-消费电子-电信-计算机与服务器-家电-工业自动化-移动设备和可穿戴设备
