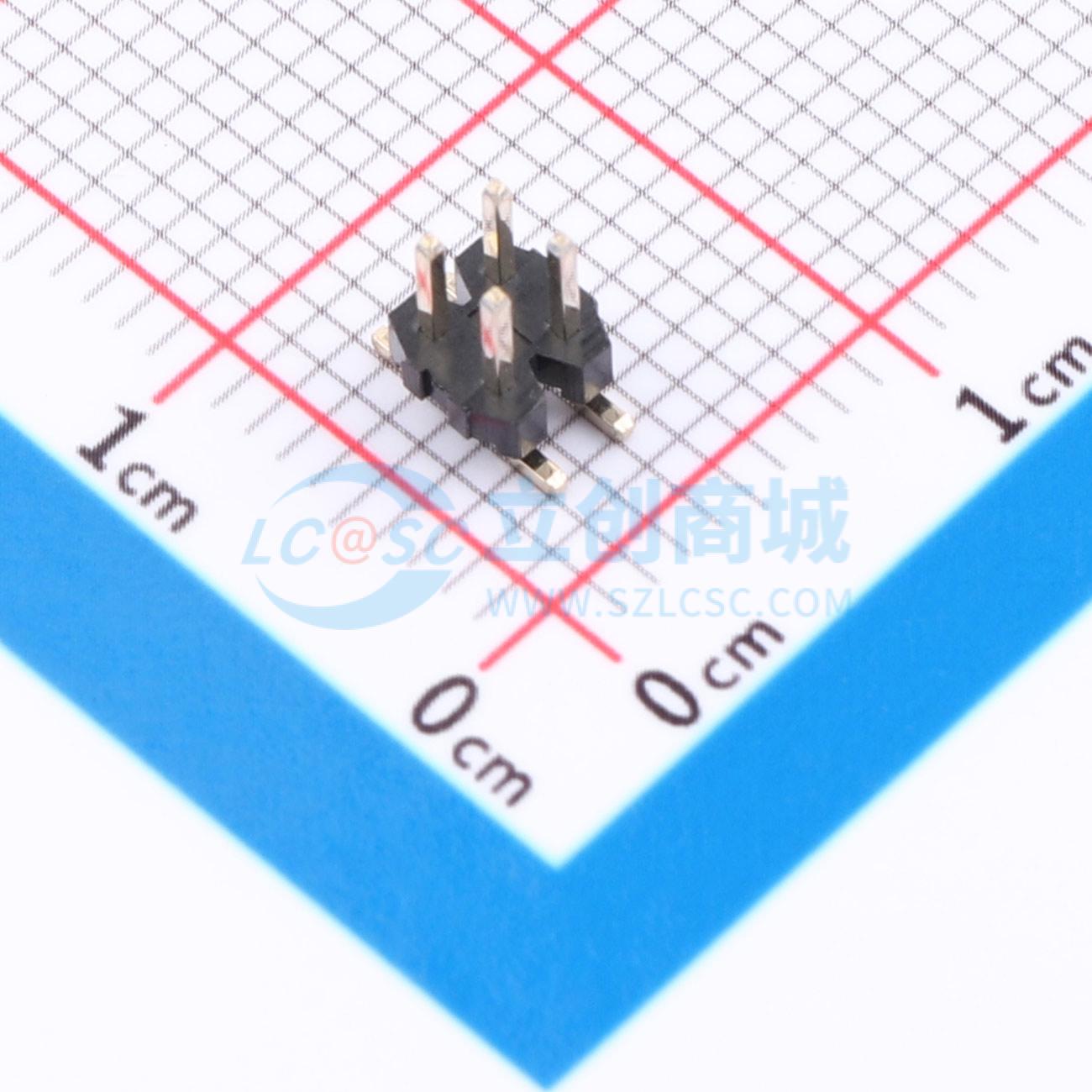

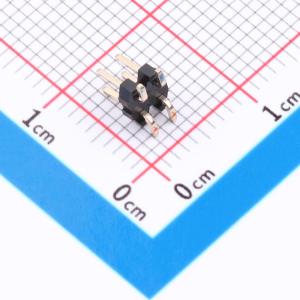

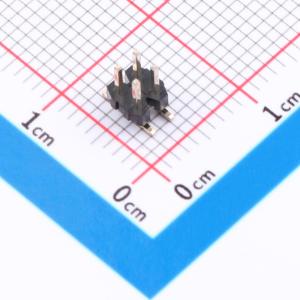

温馨提醒：图片仅供参考，商品以实物为准
M22-5320205
间距:2mm 方针 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一系列用于板对板互连的2mm间距方形引脚连接器。插座采用带倒刺的箱形截面设计,可定位并固定在绝缘外壳中。端子可用于通孔焊接或垂直安装的表面贴装。0.5mm方形插头引脚固定在外壳中,可采用水平或垂直通孔焊接安装或表面贴装。连接器有单排和双排两种类型。触点可以是镀金锡端子、全镀金或全镀锡。
- 品牌名称
- Harwin
- 商品型号
- M22-5320205
- 商品编号
- C3329135
- 商品封装
- SMD,P=2mm
- 包装方式
- 袋装
- 商品毛重
- 1.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 排针 | |
| 间距 | 2mm | |
| 行距 | 2mm | |
| 圆针/方针 | 方针 | |
| 安装方式 | 立贴 | |
| 排数 | 双排 | |
| 总PIN位数 | 4P | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | - | |
| 配合针长度 | 3.5mm | |
| 塑高 | 1.5mm | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | - | |
| 工作温度 | -40℃~+105℃ | |
| 颜色 | 黑色 |
