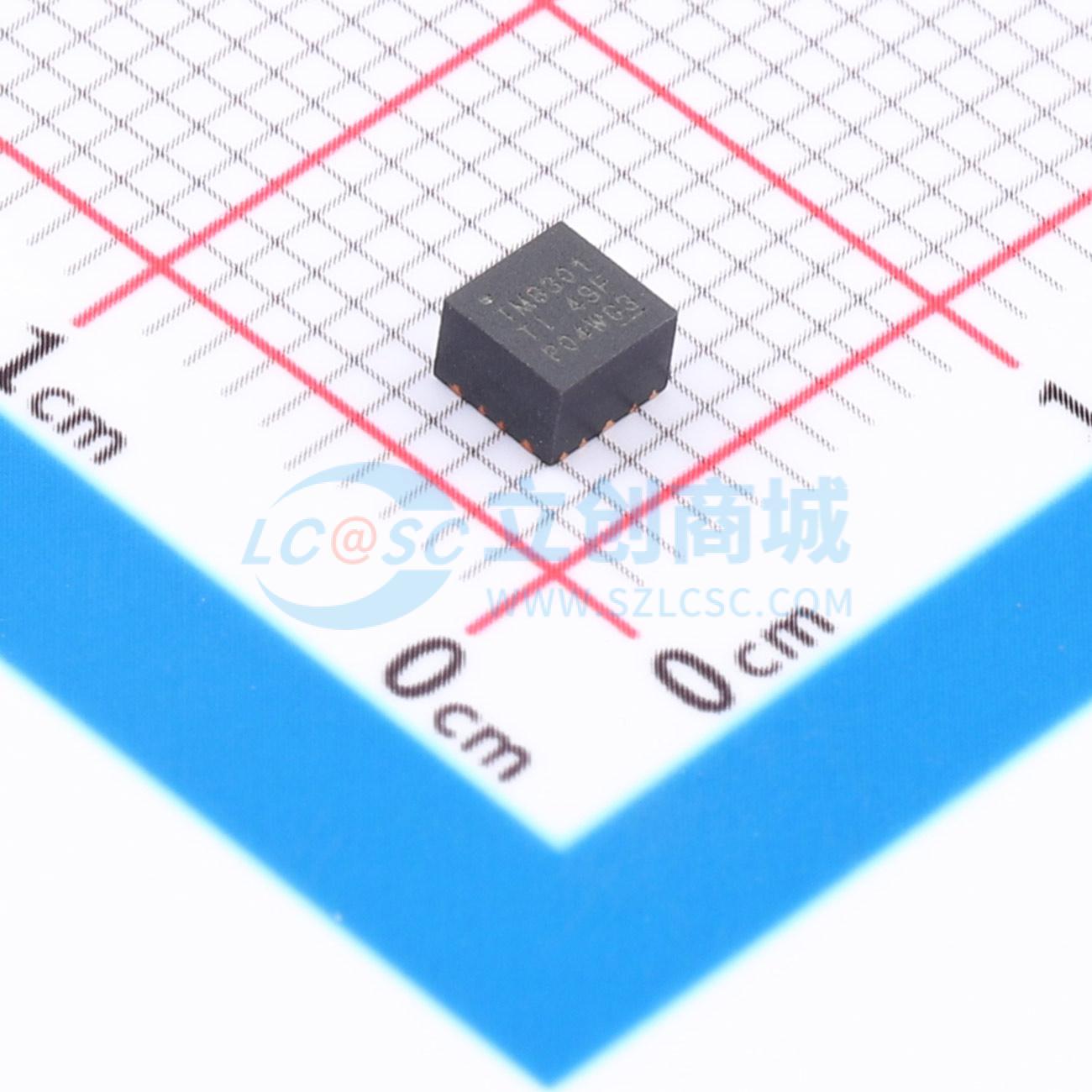

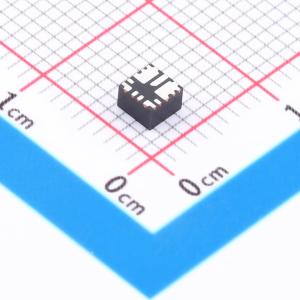

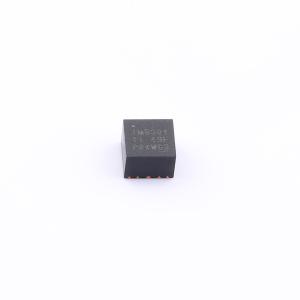

温馨提醒：图片仅供参考，商品以实物为准

TPSM828301ARDSR

降压型 2.25V~5.5V 500mV~4.5V 1A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPSM82830x 是 1A、2A 和 3A 引脚对引脚兼容的易于使用的同步直流/直流降压模块系列，具有集成电感器并采用 EMI 降低技术。器件采用 DCS-Control 拓扑，实现快速瞬态响应和较小的输出电容。输出电压可设置为低至 0.5V，并在整个工作结温范围内具有 1%的高反馈电压精度。模式引脚用于在节能模式和强制 PWM 模式之间进行选择。省电模式延长电池寿命，强制 PWM 模式在准固定开关频率下通过电感器中的连续导通减少纹波。内部软启动电路降低浪涌电流，电源正常信号表示输出电压正确。断续短路保护搭配热关断，可保护器件和应用。该系列采用 3.0mm×3.0mm QFN 封装和 2.5mm×2.6mm MagPack 封装。
品牌名称: TI(德州仪器)
商品型号: TPSM828301ARDSR
商品编号: C37194071
商品封装: QFN-FCMOD-9(3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	输出电流(最大值)	1A
	静态电流	7uA
	开关频率	2MHz
	最大容性负载	200uF
	工作温度	-40℃~+125℃
	功能特性	可编程输出电压；轻载高效模式；上电时序控制；欠压保护；过流保护；过热保护

商品概述

TPSM82830x 是 1A、2A 和 3A 引脚对引脚兼容的易于使用的同步直流/直流降压模块系列，具有集成电感器并采用 EMI 降低技术。器件采用 DCS-Control 拓扑，实现快速瞬态响应和较小的输出电容。输出电压可设置为低至 0.5V，并在整个工作结温范围内具有 1%的高反馈电压精度。模式引脚用于在节能模式和强制PWM 模式之间进行选择。省电模式延长电池寿命，强制 PWM 模式在准固定开关频率下通过电感器中的连续导通减少纹波。内部软启动电路降低浪涌电流，电源正常信号表示输出电压正确。断续短路保护搭配热关断，可保护器件和应用。该系列采用 3.0mm × 3.0mm QFN封装和 2.5mm × 2.6mm MagPack 封装。TPSM82830x 是低压降压模块系列，可提供 1A、2A 和 3A 版本。这些器件使用 DCS-Control 方案，该方案可以从中高输出电流下的脉宽调制 (PWM) 无缝转换到低输出电流下的脉冲频率调制 (PFM)。以 PWM 模式运行期间，器件以 2MHz 开关；以 PFM 模式运行期间，器件的开关频率随负载电流变化，并随着负载电流的降低而降低。对于需要超低输出电压纹波或恒定开关频率的应用，MODE 引脚上的高逻辑电平会强制器件在所有负载条件下使用PWM（代价是在低输出电流下的效率较低）。使用外部电阻分压器可将输出电压设置为 0.5V 至 4.5V 之间的任何值，标称开关频率为 2MHz，并且在输入电压范围内的频率变化可控。

商品特性

优化的 EMI 性能
有助于符合 CISPR 11/32 标准
采用 MagPack 技术屏蔽电感器和 IC
集成片上噪声滤波电容器
0.5V 至 4.5V 可调节输出电压
工作结温范围 -40℃ 至 125℃ 内，FB 电压精度为 1%
55mΩ 压降电阻
输入电压范围为 2.25V 至 5.5V
2.0MHz 开关频率
运行静态电流 7μA
DCS-Control 拓扑
出色的瞬态响应
MODE 引脚可选 FPWM 或 PSM
支持 1.2V GPIO
100% 占空比，可实现超低压降
有源输出放电
电源正常状态输出
热关断保护
断续或闭锁 OCP/OVP
提供无封装接线的封装选项
提供高度 1.95mm 的标准 QFN 封装选项
提供高度 1.95mm 的屏蔽 MagPack 封装选项
可使用 TPSM828303 借助 WEBENCH® Power Designer 创建定制设计方案

应用领域

工业PC
LPDDR5 0.5V VDDQ 电源
ASIC、SoC 和 MCU 电源
工厂自动化和控制
医用患者监护仪
通用负载点

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.25V~5.5V
	输出电压(Vout)	500mV~4.5V
	输出电压精度	±1%
