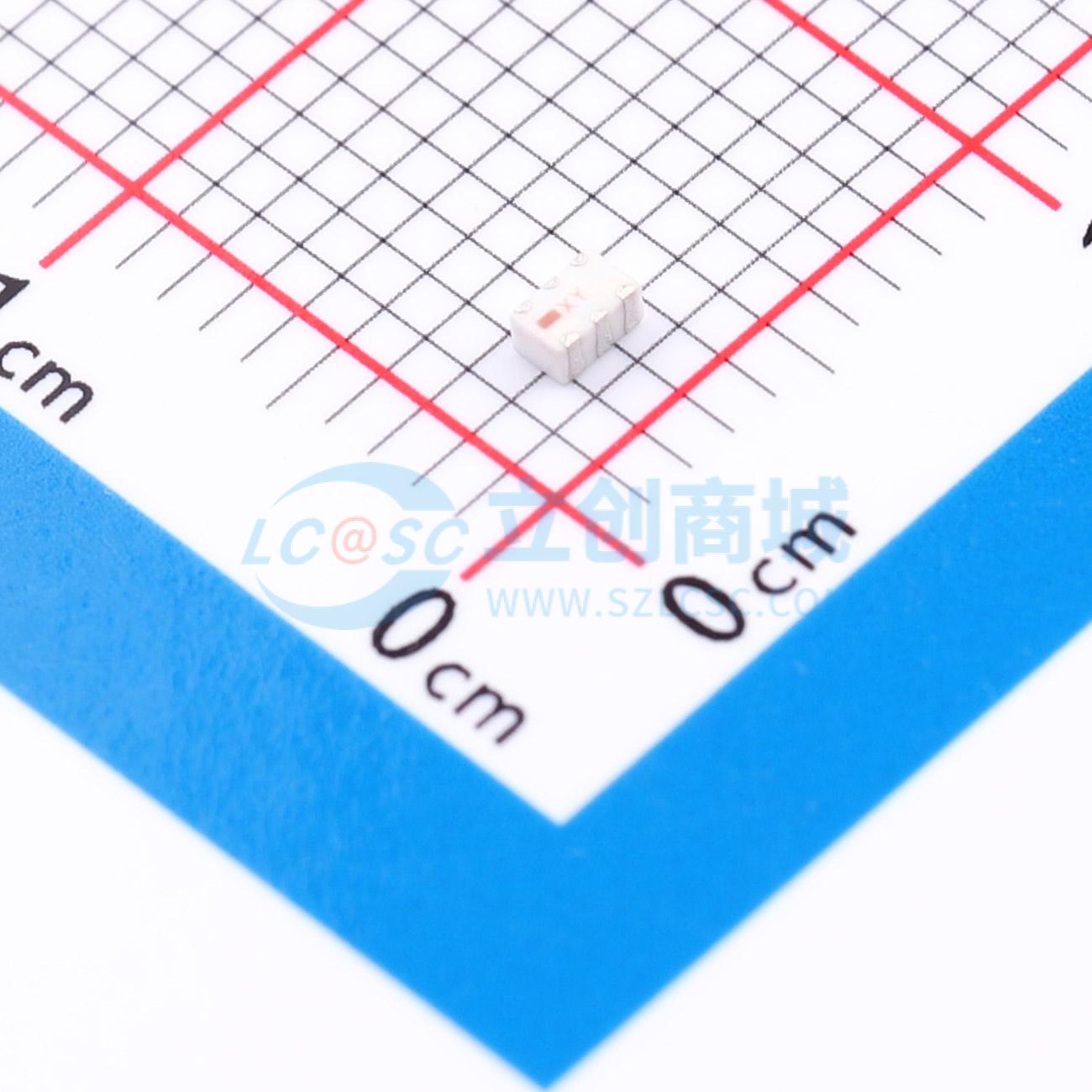

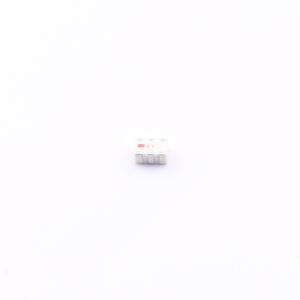

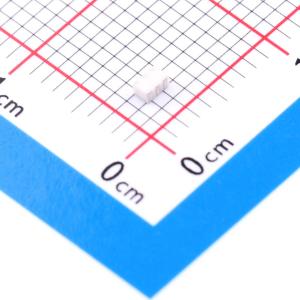

HFCG-650+
低温共烧陶瓷（LTCC）表面贴装高通滤波器
- 描述
- 是一款微型低温共烧陶瓷 (LTCC) 高通滤波器，通带为 730 至 6500 MHz，支持多种应用。由于其坚固的单片结构，该型号在宽频带上的典型插入损耗为 0.7 dB。采用微小的 0805 陶瓷封装，非常适合密集信号链 PCB 布局，与 MMC 尺寸和性能相匹配。LTCC 制造工艺可确保最小的 RF 性能变化，同时提供适用于高湿度和高温等极端环境的产品。
- 品牌名称
- Mini-Circuits
- 商品型号
- HFCG-650+
- 商品编号
- C37172536
- 商品封装
- SMD-6P,2x1.3mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 高通 | |
| 中心频率 | - | |
| 截止频率 | 650MHz | |
| 绝对带宽 | 730MHz~6.5GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | - | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.5dB | |
| 工作温度 | -55℃~+125℃ |
