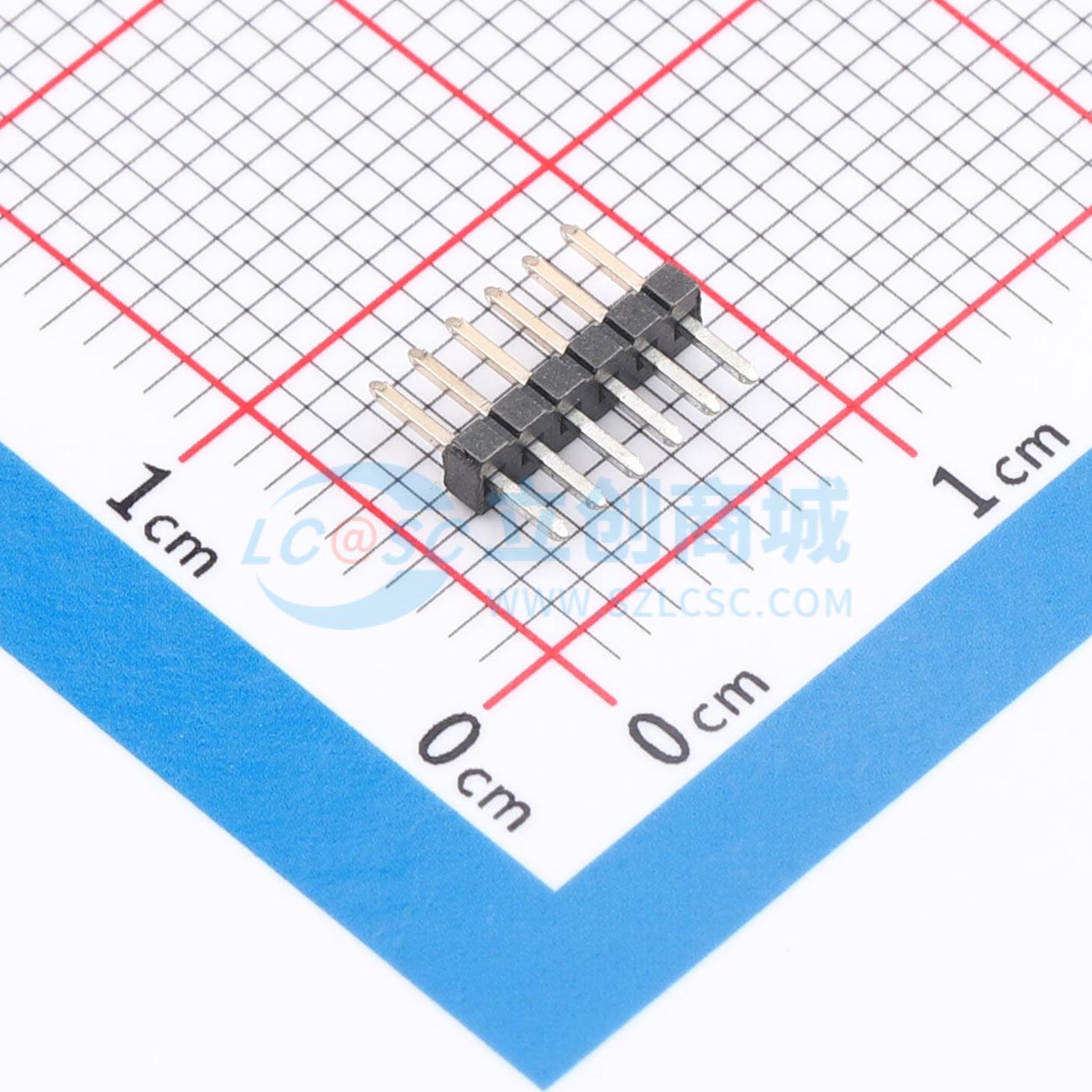

M50-3530642
间距:1.27mm 方针 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一系列1.27mm间距的连接器、跳线插座和IDC电缆连接器,包括垂直表面贴装、垂直和水平穿板、不同高度的插头和插座。可以通过选择合适高度的插头和插座来实现板对板间距和配置。M50连接器的排间距为1.27mm,基于0.40mm方形/圆形引脚。M52连接器的排间距为2.54mm,基于0.46mm方形引脚。
- 品牌名称
- Harwin
- 商品型号
- M50-3530642
- 商品编号
- C3324911
- 商品封装
- 插件,P=1.27mm
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 排针 | |
| 间距 | 1.27mm | |
| 行距 | - | |
| 圆针/方针 | 方针 | |
| 安装方式 | 直插 | |
| 排数 | 单排 | |
| 总PIN位数 | 6P | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | - | |
| 配合针长度 | 3mm | |
| 塑高 | 1mm | |
| 端接针长度 | 2.3mm | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -40℃~+105℃ | |
| 颜色 | 黑色 |
