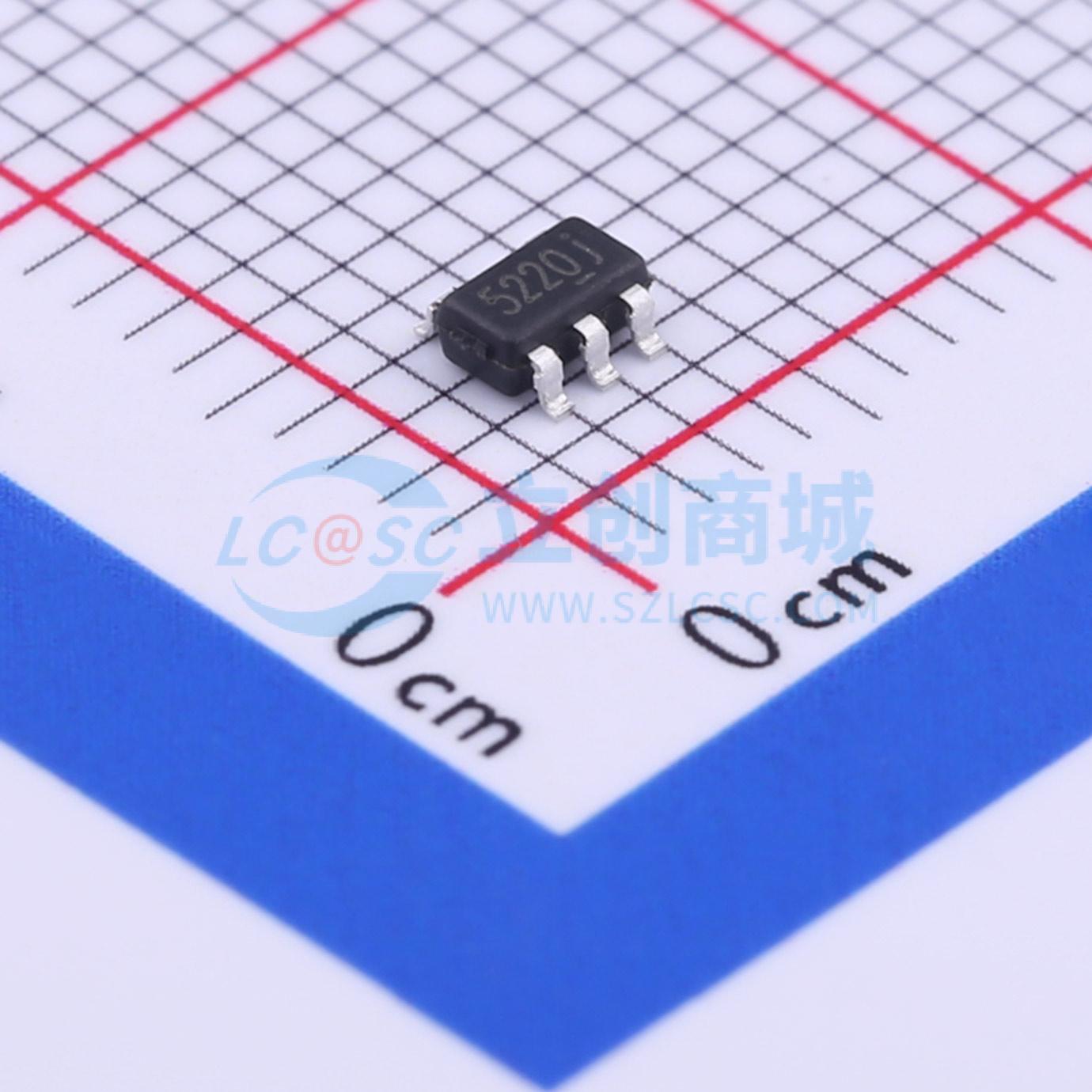

SE5220-LF-ADJ

输入5V 输出5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SE5220 系列可调输出超低压降线性稳压器专为便携式电池供电应用而设计，这类应用需要低功耗和低压降。每个器件包含一个带隙电压基准、一个误差放大器、一个 PMOS 功率晶体管以及电流限制和温度限制保护电路。输出电压可通过外部电阻网络进行调节，基于 0 的内部基准电压
品牌名称: SEAWARD(思旺)
商品型号: SE5220-LF-ADJ
商品编号: C402715
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

SE5220系列可调输出超低压差线性稳压器专为便携式电池供电应用而设计，这类应用需要低功耗和低压差。每个器件包含一个带隙电压基准、一个误差放大器、一个PMOS功率晶体管以及电流限制和温度限制保护电路。基于0.8V的内部参考电压，可通过外部电阻网络调节输出电压。SE5220设计用于搭配低成本电解电容和陶瓷电容，且要求最小输出电容为1μF。

商品特性

500mA时典型压差为150mV
快速使能开启时间为20μs（典型值）
出色的线性和负载调节能力
输出电压精度高达2%
超低接地电流为78μA（典型值）
禁用电流小于1μA（典型值）
热保护和过流保护
短路保护
标准SOT23 - 5封装

应用领域

USB可移动设备
MPEG4设备
无线局域网
手持式仪器
便携式DVD播放器
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	-
	输出电流	500mA
	电源纹波抑制比(PSRR)	53.6dB@(100Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	78uA
	特性	带使能；过流保护；短路保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
