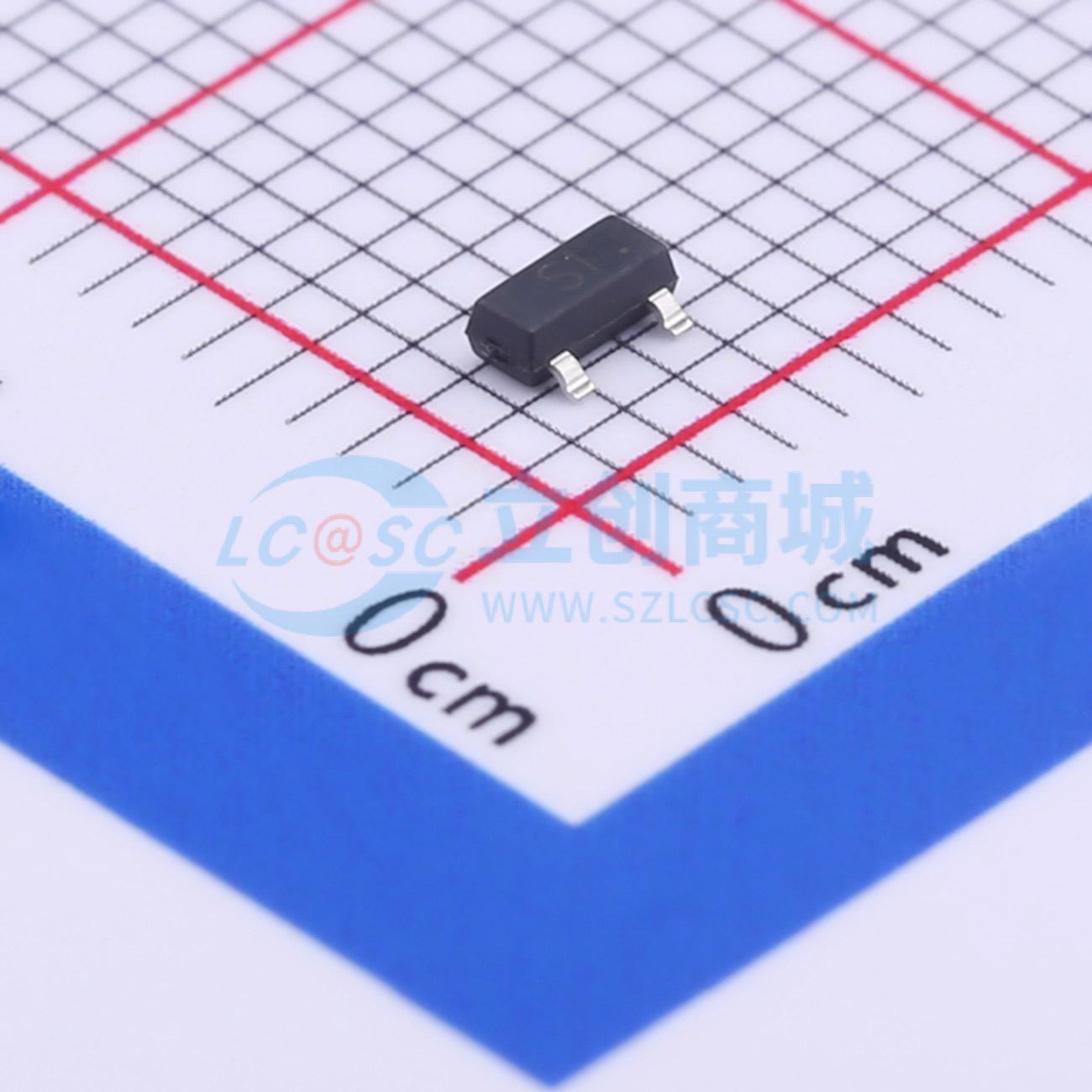

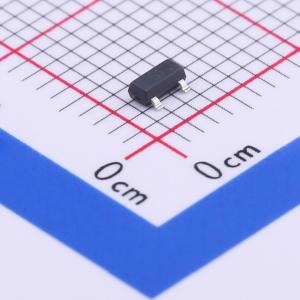

温馨提醒：图片仅供参考，商品以实物为准
SI2301A-TP
1个P沟道 耐压:20V 电流:2.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性： -20V，-2.8A，RDS(ON) = 120mΩ @ VGS = -4.5V，RDS(ON) = 150mΩ @ VGS = -2.5V。 高密度单元设计，实现极低的RDS(ON)。 坚固可靠。 高速开关。 SOT-23封装。 环氧树脂符合UL 94 V-0阻燃等级。 湿度敏感度等级1
- 品牌名称
- MCC(美微科)
- 商品型号
- SI2301A-TP
- 商品编号
- C402364
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.8A | |
| 导通电阻(RDS(on)) | 120mΩ@4.5V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 900mV | |
| 栅极电荷量(Qg) | 14.5nC@4.5V | |
| 输入电容(Ciss) | 880pF | |
| 反向传输电容(Crss) | 175pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
这款新一代MOSFET旨在最大限度降低导通电阻（R_DS(on)），同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 可根据需求添加后缀“-HF”提供无卤产品
- 20V、-2.8A,RDS(ON) = 120 m Ω(VGS = -4.5 V时)
- RDS(ON) = 150m Ω(VGS = -2.5V时)
- 采用高密度单元设计,实现极低的RDS(ON)
- 坚固可靠
- 高速开关
- SOT-23封装
- 环氧树脂符合UL 94 V-0阻燃等级
- 湿气敏感度等级1级
应用领域
- 背光照明
- DC - DC转换器
- 电源管理功能
