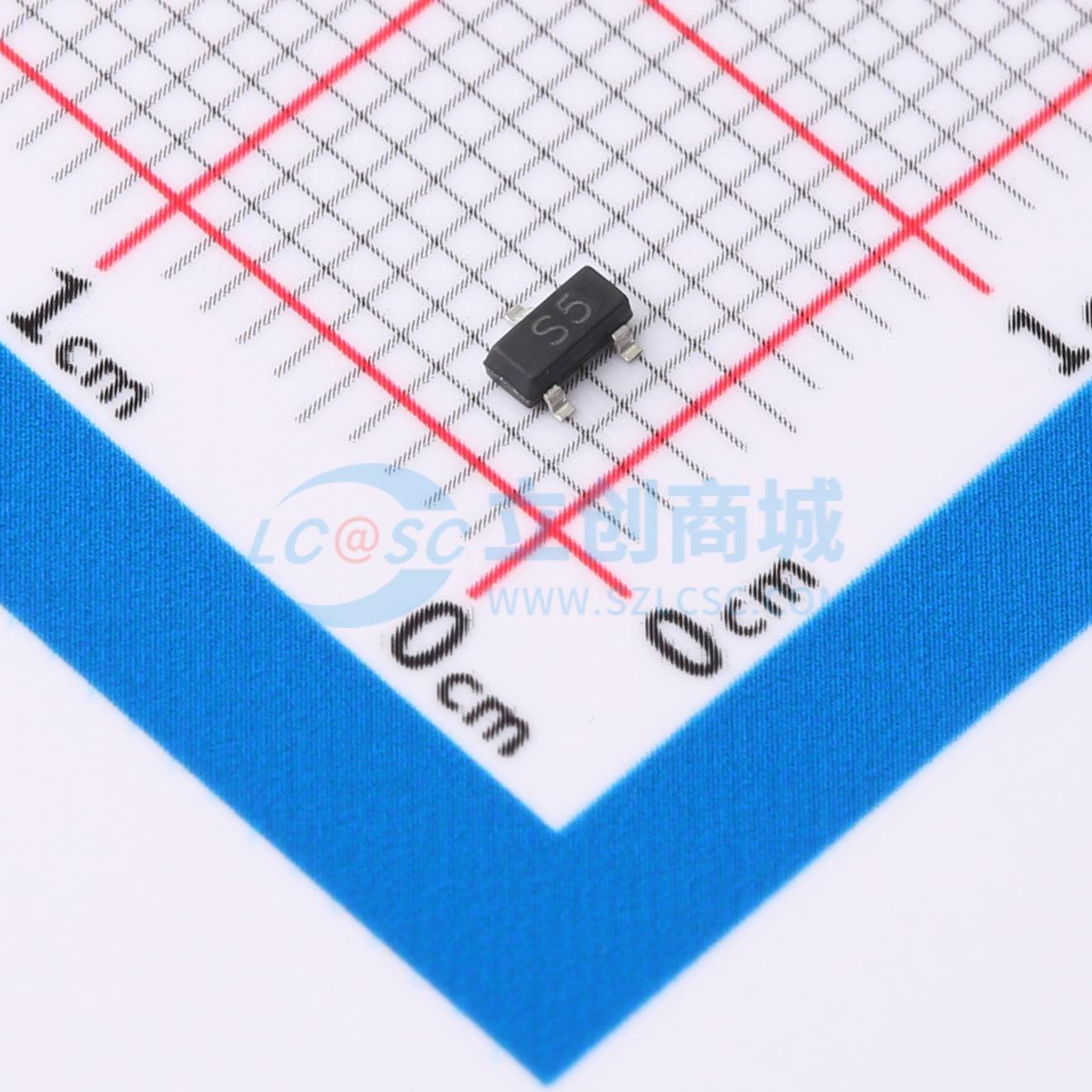

温馨提醒：图片仅供参考，商品以实物为准
G2305
1个P沟道 耐压:20V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2305采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- LGE(鲁光)
- 商品型号
- G2305
- 商品编号
- C402251
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 75mΩ@2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1.7W | |
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
2305采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -20V，ID = -4.1A
- 在VGS = -2.5V时，RDS(ON) < 75 mΩ
- 在VGS = -4.5V时，RDS(ON) < 52 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用-负载开关-电源管理
