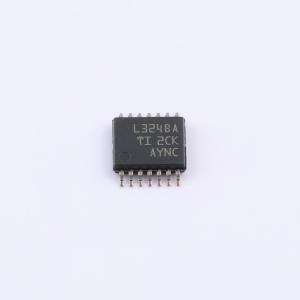

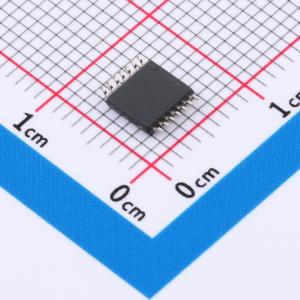

温馨提醒：图片仅供参考，商品以实物为准
LM324BAIPWR
四路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是业界通用运算放大器的下一代版本，包括四个高压(36V)运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（600uV，典型值）、接地共模输入范围以及高差分输入电压能力。单位增益稳定，每个放大器可实现最大3mV（LM324BA和LM2902BA最大2mV）的低失调电压和240uA（典型值）的静态电流。高ESD（2kV HBM和1.5kV CDM）和集成EMI以及射频滤波器可支持将其用于更严苛、更具环境挑战性的应用。可直接替代所有版本的LM224、LM324和LM2902器件。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM324BAIPWR
- 商品编号
- C37012578
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 35nA | |
| 输入失调电流(Ios) | 4nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.5V；2.5V~18V |
商品概述
LMx24、LMx24x、LMx24xx、LM2902、LM2902x、LM2902xx、LM2902xxx 是四路运算放大器。LM324B 和 LM2902B 器件是业界通用运算放大器 LM324 和 LM2902 的下一代版本，其中包括四个高压 (36V) 运算放大器。这些器件为成本敏感型应用提供了价值，具备低失调电压（600μV，典型值）、对地共模输入范围和高差分输入电压能力。LM324B 和 LM2902B 单位增益稳定，每个放大器可实现最大 3mV （LM324BA 和 LM2902BA 最大 2mV ）的低失调电压和 240μA （典型值）的静态电流。高 ESD（2kV HBM 和 1.5kV CDM）和集成 EMI 以及射频滤波器可支持将 LM324B 和 LM2902B 器件用于更严苛、更具环境挑战性的应用。
商品特性
- 下一代 LM324B 和 LM2902B
- 改进了 B 版本的规格
- 电源电压范围: 3 V 至 36 V（B、BA 版本）
- 低输入失调电压:±2mV（BA版本）/3mV（B版本）
- ESD 等级:2kV (HBM)，1.5kV (CDM)
- EMI 抑制:集成射频和 EMI 滤波器
- 低输入偏置电流:最大值为 50nA （在 -40℃ 至 +125℃ 范围内）
- 共模输入电压范围包括 V-
- 输入电压差最高可达到电源电压
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机和冰箱
- 交流逆变器、串式逆变器、中央逆变器和变频器
- 不间断电源
