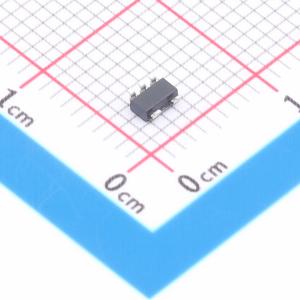

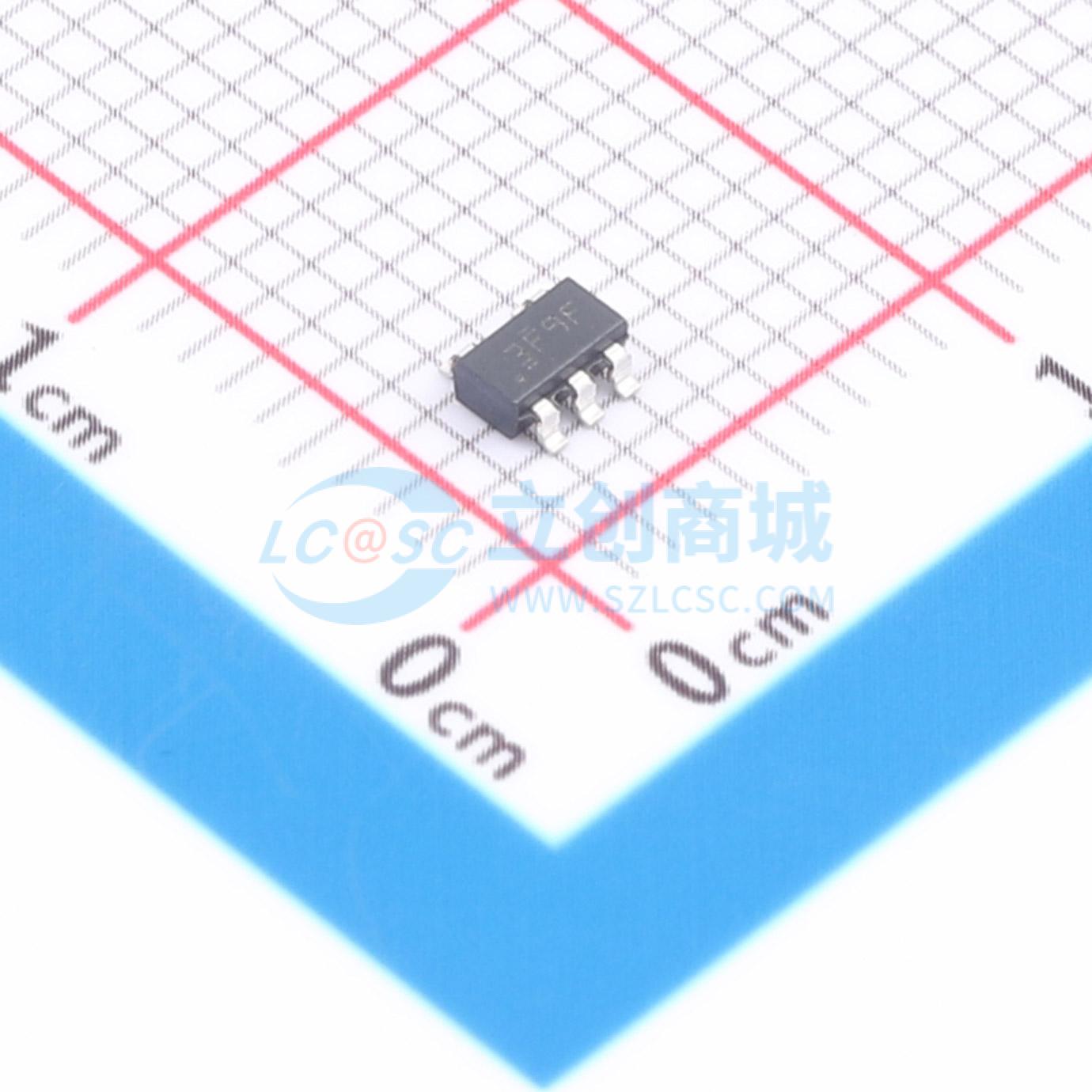

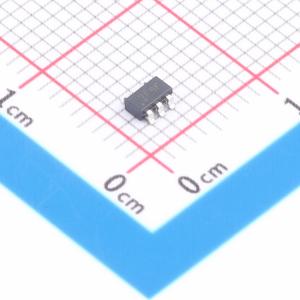

TLV77033PDBVR

3.3V 50mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一款小型低压降(LDO)线性稳压器，可提供50mA的输出电流。此LDO旨在提供具有高PSRR的电压源。该器件还可提供满足各种电路要求的负载和线路瞬态性能。具备1.4V至5.5V的输入电压范围和0.6V至3.3V的输出电压范围，能够灵活用于多种应用。具备内部软启动电路，可避免过多浪涌电流，因此可在启动过程中更大程度地降低输入电压降。有源下拉电路可在LDO处于禁用状态时使输出快速放电，并提供已知的启动状态。EN输入允许外部逻辑信号启用或禁用稳压输出。该LDO在与小型陶瓷电容器搭配使用时可保持稳定，因此整体封装尺寸较小。工作结温范围为 -40℃至 +125℃。
品牌名称: TI(德州仪器)
商品型号: TLV77033PDBVR
商品编号: C36996065
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	静态电流(Iq)	80uA
	噪声	50uVrms
	功能特性	使能控制；过流保护；短路保护；输出放电；内置软启动；热关断
	工作温度	-40℃~+125℃
	输出类型	固定

商品概述

TLV770 是一款小型低压降 (LDO) 线性稳压器，可提供50mA 的输出电流。此 LDO 旨在提供具有高 PSRR 的电压源。该器件还可提供满足各种电路要求的负载和线路瞬态性能。TLV770 具有 1.4V 至 5.5V 的输入电压范围和 0.6V 至 3.3V 的输出电压范围，能够灵活用于多种应用。TLV770 具备内部软启动电路，可避免过多浪涌电流，因此可在启动过程中更大程度地降低输入电压降。有源下拉电路可在 LDO 处于禁用状态时使输出快速放电，并提供已知的启动状态。EN 输入允许外部逻辑信号启用或禁用稳压输出。该 LDO 在与小型陶瓷电容器搭配使用时可保持稳定，因此整体封装尺寸较小。工作结温范围为 −40℃ 至 +125℃。该 LDO 采用标准 SOT-23(DBV) 和 1mm × 1mm X2SON (DQN) 封装。

商品特性

高 PSRR:55dB (1MHz)
VIN 范围:1.4V 至 5.5V
固定输出电压范围:0.6V 至 3.3V
输出电压精度:2%
50mA 时 3.3VOUT 压降为 45mV
有源输出下拉电阻
提供 1mm × 1mm 4引脚 X2SON (DQN) 封装
提供 5引脚 SOT-23 (DBV) 封装

应用领域

智能手机
平板电脑
游戏机
笔记本电脑
流媒体播放器
机顶盒
摄像头模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	工作电压	5.5V
	输出电压	3.3V
	输出电流	50mA
	电源纹波抑制比(PSRR)	55dB@(1MHz)
	压差	45mV@(50mA)
